9.3 Mitgelieferte, mitgeltende Dokumente

Neben dieser Original-Betriebsanleitung werden keine weiteren Dokumente mitgeliefert.

10 Montage

10.1 Systemdeckenleisten montieren

Systemdecken
Abmessungen dieser Systemdecken betragen 625 x 625 mm und 600 x 600 mm. Der
Lieferumfang dieses Produktes umfasst beide Rastergrößen. Mithilfe der vier erforderlichen
Systemdeckenleisten wird das Gerät auf die Größe der jeweiligen Systemdecke angepasst.
Somit benötigen Sie insgesamt nur vier der acht Systemdeckenleisten zur Gerätemontage
in die Decke. Klären Sie vor Montage der Systemdeckenleisten ab, welches Rastermaß Ihre
Systemdecke aufweist und wählen Sie die entsprechenden Deckenleisten.
Die nachfolgende Handlung muss vor der ersten Montage in der Systemdecke, sowie beim
Umrüsten der Systemdeckenleisten auf ein anderes Systemdeckenmaß angepasst werden.
Voraussetzung:
Das Gerät ist ausgepackt

Benötigt werden:
Ein Schraubendreher

Vier, im Lieferumfang enthaltene für das Quadratrasterfeld passende

Systemdeckenleisten
Zehn, im Lieferumfang enthaltene Befestigungsschrauben

Vier, im Lieferumfang enthaltene Fächerscheiben

Führen Sie die folgenden Arbeitsschritte durch:
1. Schrauben Sie die seitlichen Schrauben der beiden Lüftungsbleche jeweils rechts und
links ab und legen Sie diese beiseite (diese werden für die Montage der
Systemdeckenleisten benötigt).
© ProLog AirClean GmbH – Top V21.10
können zwei unterschiedliche Rastermaße aufweisen.

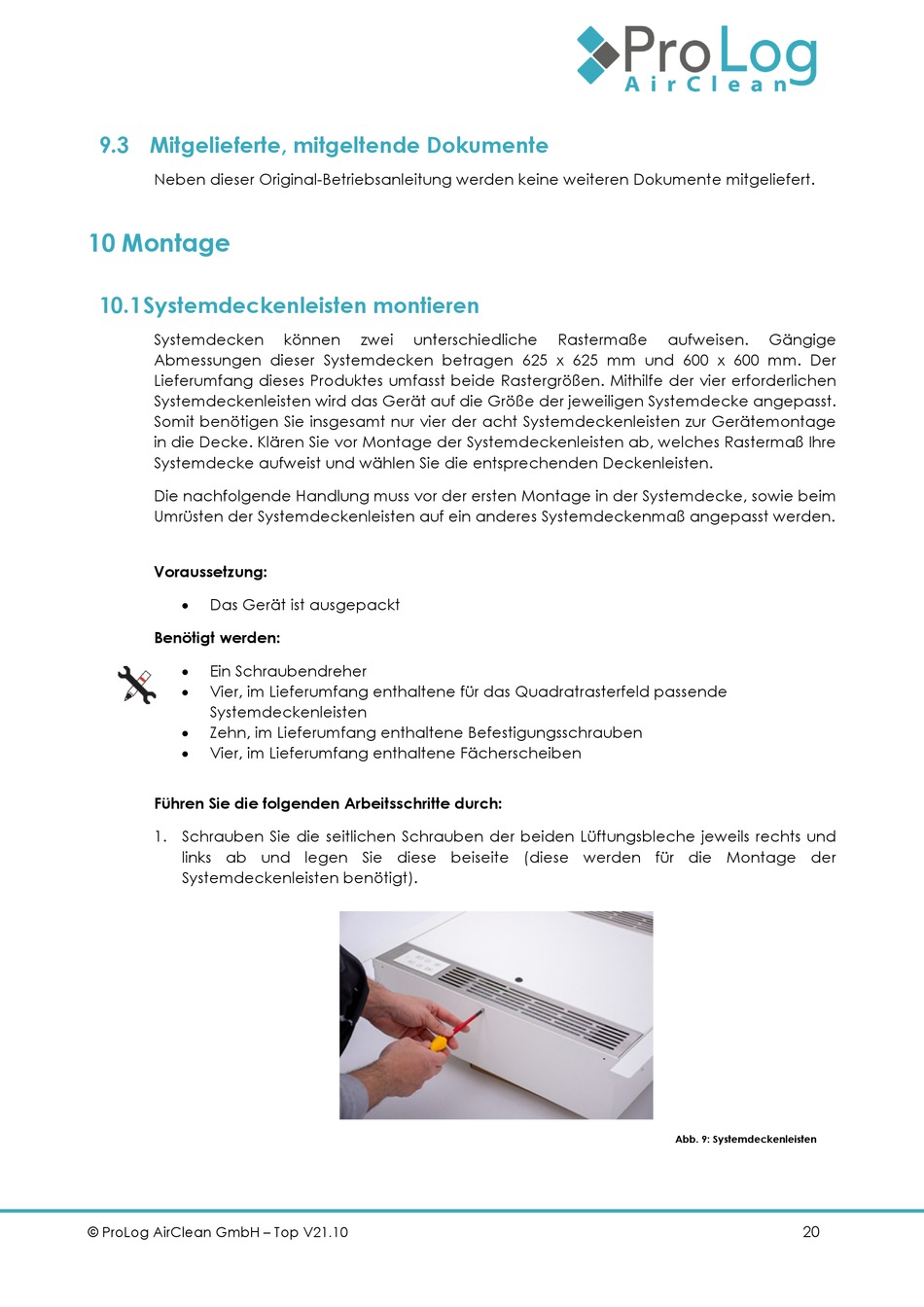

Abb. 9: Systemdeckenleisten
