5.3.2 Innenraum

Der Innenraum besteht aus folgenden Komponenten:
Legende
Pos. Bezeichnung
1 Anschlusspunkt –
Erdung Abdeckung
2 Schutzabdeckung –
Hochspannungs-
komponenten
3 Erdungsfeder
4 Ionisationsröhren
5 Ventilator
6 Filterschacht
© ProLog AirClean GmbH – Top V21.10
passenden Systemdeckenleisten montiert werden
(Punkt 10.1).
Funktion
Dient als Anschlusspunkt für das Erdungskabel der Abdeckung –
Innenraum. Das Erdungskabel muss nach Wartungsarbeiten stets
wieder montiert werden.
Hinter der Schutzabdeckung befinden sich die
Hochspannungskomponenten des Gerätes, sowie die Vorsicherung 1,6
A (träge) in einem Bajonett-Verschluss.
Die Schutzabdeckung darf ausschließlich von dafür qualifiziertem
Fachpersonal geöffnet werden.
Dient dazu, den Erdungskontakt mit den Ionisationsröhren herzustellen.
Mithilfe der Ionisationsröhren wird der Ionisierungsprozess durchgeführt.
Die Ionisationsröhren müssen i.d.R. nicht vor der Erstinbetriebnahme des
Gerätes montiert werden. Falls doch: Siehe Punkt 10.2: Gerät montieren
Zusätzlich müssen die Ionisationsröhren im regelmäßigen Abstand von
sechs Monaten gereinigt werden (siehe Punkt 12.4: Wartung, Reparatur
und Entsorgung > Reinigung).
Mithilfe des Ventilators wird die zur Ionisierung benötigte Luft in das
Gerät geblasen.
An dieser Stelle kann die Filtermatte des Ansaugbereichs entnommen
und wieder platziert werden.
Tab.8: Legende

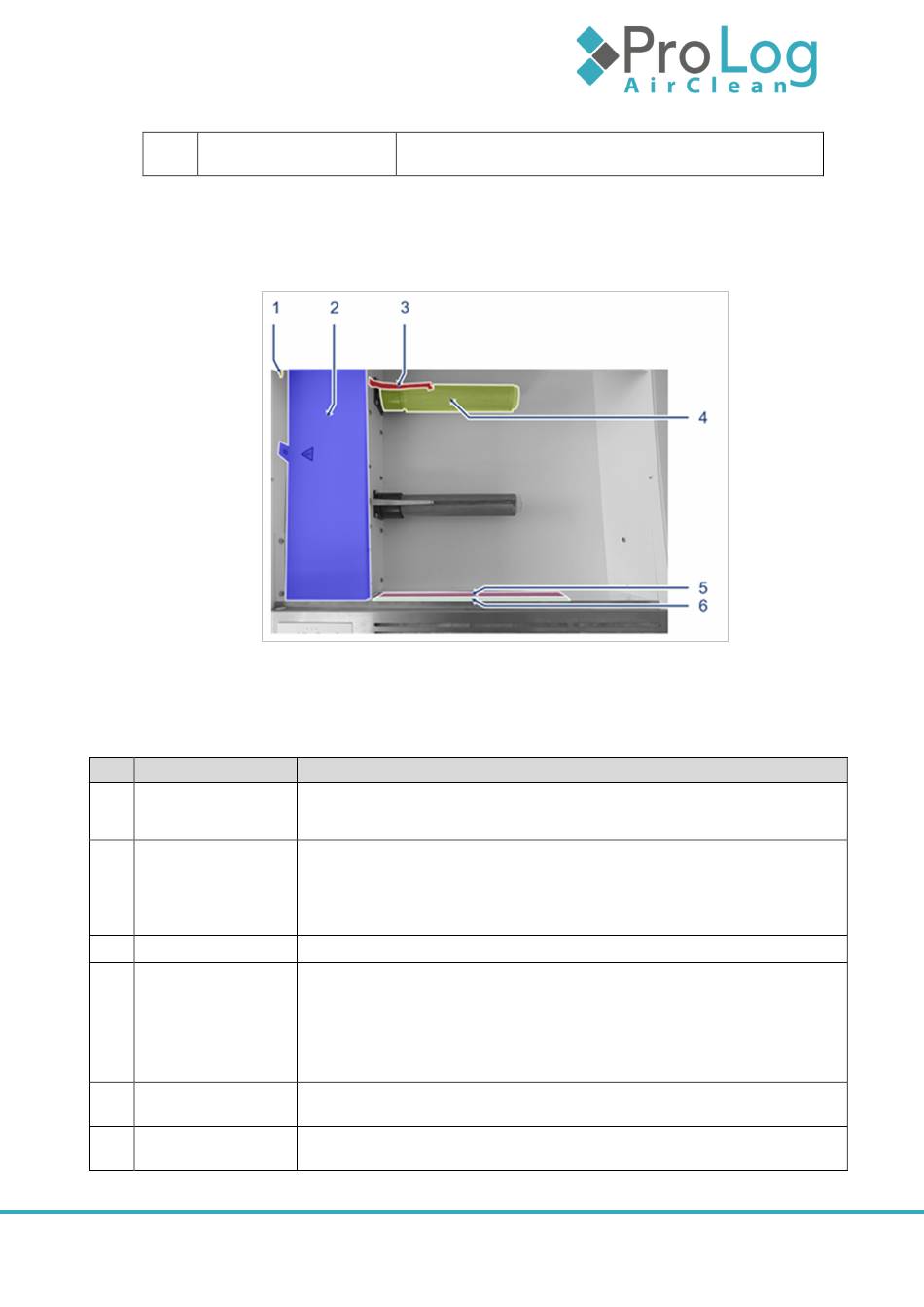

Abb. 4: Innenraum
Tab.9: Legende
