COMPACT 3.0

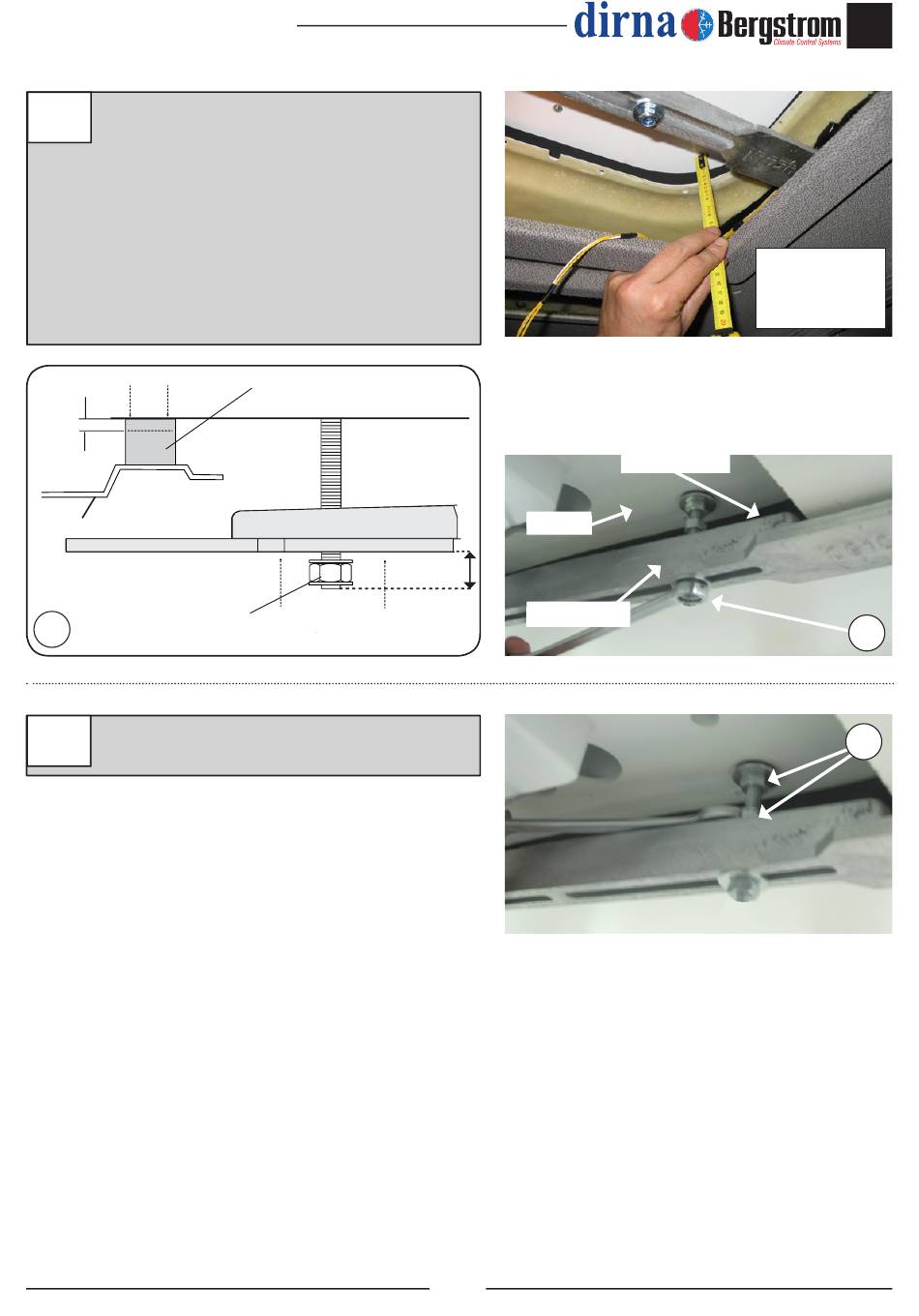

Fijar los soportes de sujección apretando las
14
tuercas hasta el apriete de la junta de EPDM
exterior (Punto 4a) del equipo entre 3 y 6mm;
la junta debe quedar con un espesor entre 19
y 22 mm.
Importante: Para evitar posibles filtraciones
de agua al interior de la cabina se debe
asegurar el apriete de la junta EPDM con la
base del Compact tal y como se indica en el
esquema.
3-6mm.
Techo cabina
Apretar las tuercas hasta
el apriete de la junta de
14
goma entre 3 y 6 mm.
Apretar (4) tuercas M8 al soporte y (4) a la
15
base del Compact.
All manuals and user guides at all-guides.com
Junta EPDM
10 mm*
(*) (aprox. después de apretar)
Air conditioning for vehicles
Base
Soporte
9
Comprobar la
compresión de la
junta EPDM usando
un flexómetro en las
cuatro esquinas.
Junta EPDM
ES
14
15
