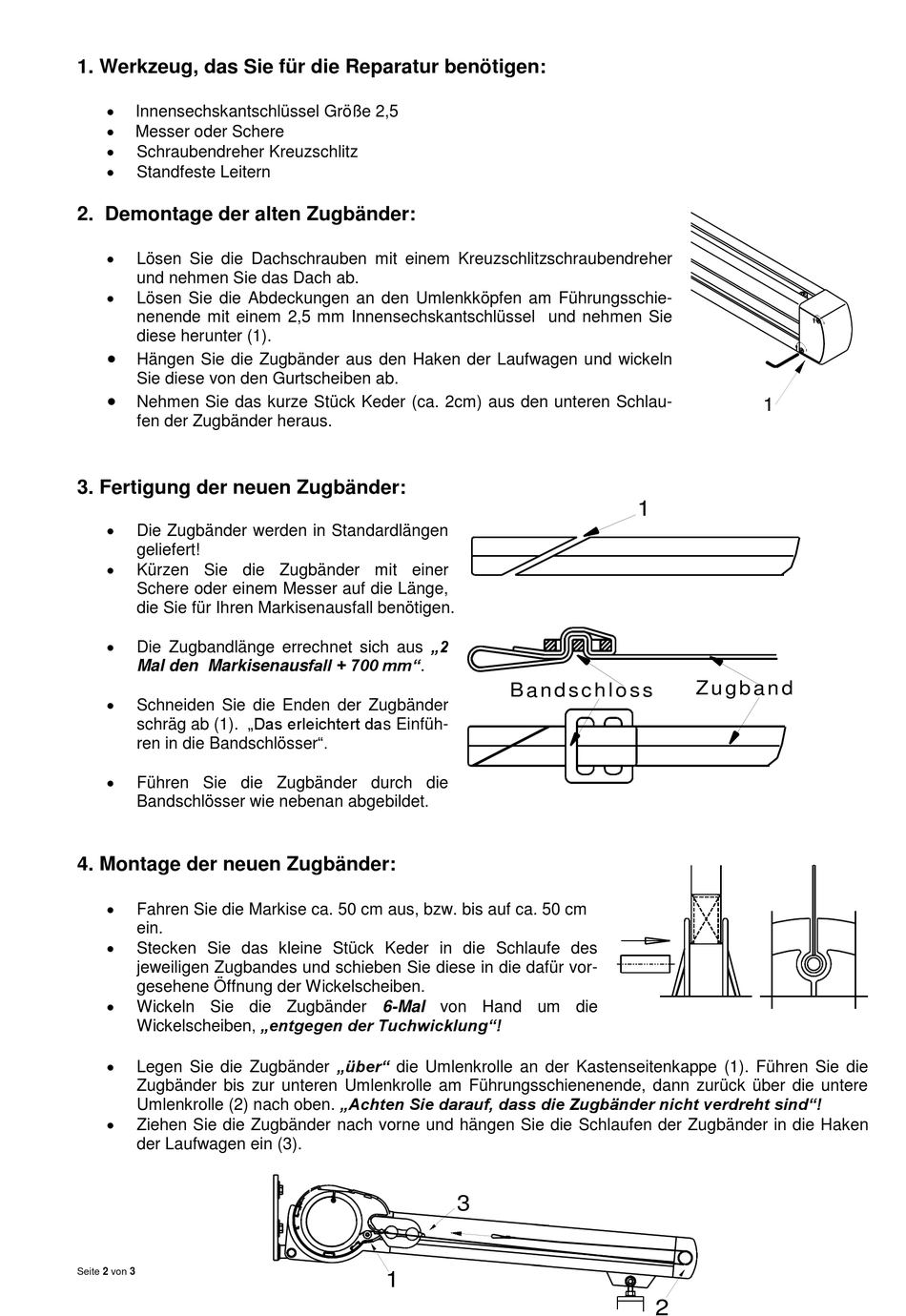

1. Werkzeug, das Sie für die Reparatur benötigen:
Innensechskantschlüssel Größe 2,5
Messer oder Schere
Schraubendreher Kreuzschlitz
Standfeste Leitern
2. Demontage der alten Zugbänder:
Lösen Sie die Dachschrauben mit einem Kreuzschlitzschraubendreher
und nehmen Sie das Dach ab.
Lösen Sie die Abdeckungen an den Umlenkköpfen am Führungsschie-
nenende mit einem 2,5 mm Innensechskantschlüssel und nehmen Sie
diese herunter (1).
Hängen Sie die Zugbänder aus den Haken der Laufwagen und wickeln
Sie diese von den Gurtscheiben ab.
Nehmen Sie das kurze Stück Keder (ca. 2cm) aus den unteren Schlau-
fen der Zugbänder heraus.
3. Fertigung der neuen Zugbänder:
Die Zugbänder werden in Standardlängen
geliefert!
Kürzen Sie die Zugbänder mit einer
Schere oder einem Messer auf die Länge,
die Sie für Ihren Markisenausfall benötigen.
Die Zugbandlänge errechnet sich aus „2
Mal den Markisenausfall + 700 mm".
Schneiden Sie die Enden der Zugbänder
schräg ab (1). „Das erleichtert das Einfüh-
ren in die Bandschlösser".
Führen Sie die Zugbänder durch die
Bandschlösser wie nebenan abgebildet.
4. Montage der neuen Zugbänder:
Fahren Sie die Markise ca. 50 cm aus, bzw. bis auf ca. 50 cm
ein.
Stecken Sie das kleine Stück Keder in die Schlaufe des
jeweiligen Zugbandes und schieben Sie diese in die dafür vor-
gesehene Öffnung der Wickelscheiben.
Wickeln Sie die Zugbänder 6-Mal von Hand um die
Wickelscheiben, „entgegen der Tuchwicklung"!
Legen Sie die Zugbänder „über" die Umlenkrolle an der Kastenseitenkappe (1). Führen Sie die
Zugbänder bis zur unteren Umlenkrolle am Führungsschienenende, dann zurück über die untere
Umlenkrolle (2) nach oben. „Achten Sie darauf, dass die Zugbänder nicht verdreht sind"!
Ziehen Sie die Zugbänder nach vorne und hängen Sie die Schlaufen der Zugbänder in die Haken
der Laufwagen ein (3).
Seite 2 von 3
B a n d s c h l o s s
3
1
1
1
Z u g b a n d
2
