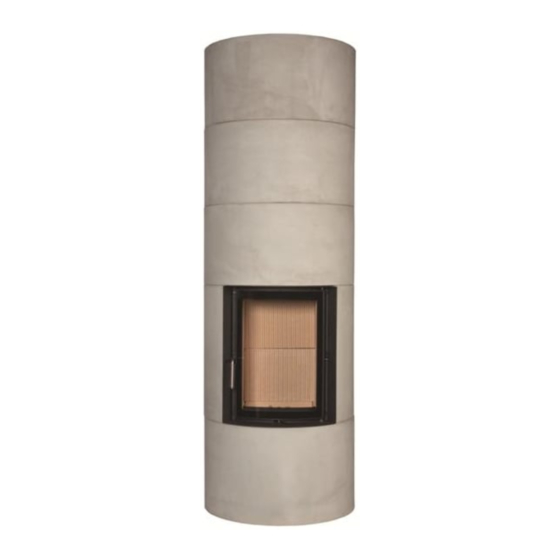

- Seite 1 Aufbauanleitung BSO 01 ©2022...
-
Seite 2: Inhaltsverzeichnis
INHALT Grundsätzliches......................3 Allgemeine Informationen..................4 Toleranzen der Wärmebetonteile................6 Bauteile Verkleidung BSO 01..................8 Aufbaureihenfolge...................... 9 Aufbau........................11 Mindestabstände...................... 14 Strahlungsbereich....................15 Maßblätter und technische Daten..............Aufbauanleitung BSO 01 (1.25) © 2022 Brunner GmbH... -
Seite 3: Grundsätzliches
Wenn Sie nach dieser Anleitung vorgehen und die Arbeiten fachgerecht durchführen, ist ein sicherer, ener- giesparender und umweltschonender Betrieb der Ofenanlage gewährleistet. Dargestellte Abbildungen erhe- ben keinen Anspruch auf Vollständigkeit. Technische und Sortiments-Änderungen vorbehalten. Transportschäden umgehend dem Lieferanten melden. Bewahren Sie die Anleitungen auf. © 2022 Brunner GmbH Aufbauanleitung BSO 01 (1.25) -
Seite 4: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Heizeinsatz Die Verkleidungen der BSO sind speziell für die jeweiligen Heizeinsätze der Ulrich Brunner GmbH ange- passt. Verwendbarer Heizeinsatz empf. Füllmenge je 2 h BSO 01 HKD 2.2 kurz DR (mit Anbaurahmen R330) 2,5 kg BSO 02 HKD 2.2 DF und HKD 2.2 D/DF (mit Anbaurahmen) - Seite 5 Ersatzteilanforderung: Für die Anforderung von Ersatzteilen das beschädigte Teil auf dem beiliegenden Packzettel markieren und ein Foto des Schadens anfertigen. Foto und Packzettel schicken Sie an die Ulrich Brunner GmbH. Das Er- satzteil wird dann schnellstmöglich verschickt. Verkleidung in Betonoptik Die Verkleidungen in Betonoptik können trotz größter Sorgfalt bei Herstellung und Transport leichte Unregel-...
-
Seite 6: Toleranzen Der Wärmebetonteile
Toleranz von +/- 2,5mm. Darüberhinaus gilt ei- ne Toleranz von +/- 3mm. Die Toleranzen gelten auch für Auflager und Deckel. Die Richtlatte (R) parallel zum Grundkörper ausrich- ten! Abb. 1: Richtlatten korrekt angelegt Abb. 2: Richtlatte falsch angelegt Aufbauanleitung BSO 01 (1.25) © 2022 Brunner GmbH... - Seite 7 Toleranz von 0,25%, entsprechend 1,62mm. Für darüberhinausgehende Durchmesser gilt eine Tole- ranz von 0,28%, entsprechend 2,38mm. Wandstärken Für Wandstärken gilt die Toleranz von 3,5 %. Farbtonunterschiede bei den Betonverkleidungen können vorkommen. © 2022 Brunner GmbH Aufbauanleitung BSO 01 (1.25)
-
Seite 8: Bauteile Verkleidung Bso 01
BAUTEILE VERKLEIDUNG BSO 01 Pos. Teilenummer Bezeichnung BSO1000-001 Grundplatte BSO1000-002 Grundring 1 BSO1000-003 Grundring 2 BSO1000-004 Seitenteil lnks BSO1000-009 Seitenteil rechts BSO 1000-005 Aufsatzring (Oberring 1) BSO1000-010 Oberring Mitte BSO 1000-006 Oberring 2 BSO 1000-007 T-Teil BSO 1000-008 Deckel Aufbauanleitung BSO 01 (1.25) -
Seite 9: Aufbaureihenfolge
AUFBAUREIHENFOLGE © 2022 Brunner GmbH Aufbauanleitung BSO 01 (1.25) - Seite 10 Aufbauanleitung BSO 01 (1.25) © 2022 Brunner GmbH...
-
Seite 11: Aufbau
Spannungen abbauen. Dies verhindert bzw. reduziert spätere Risse in der Oberfläche der verputzten Anlage. Die Oberfläche der Kaminverkleidung mit einem feuchten Tuch abwischen. Ein Vornässen des Untergrundes ist nicht erforderlich. Verarbeitungstemperaturen > 5 °C einhalten. © 2022 Brunner GmbH Aufbauanleitung BSO 01 (1.25) - Seite 12 Glasfasergitter auf die Oberfläche auflegen und mit Brunner 'Universal' (Art.Nr.: 900384) oder Brunner ‚Spe- zial‘ (Art.Nr.: 900384) dünn einspachteln. Die Gewebstruktur bleibt dabei sichtbar. Nun je nach gewünschter Struktur zwei weitere Lagen aufziehen und die gewünschte Struktur herstellen. Im ersten Schritt der Aufbaureihenfolge ist die Bo- denplatte mit eingesetzten Schrauben gezeigt.
- Seite 13 Die Bauteile des MAS sind richtig zusammengebaut, wenn der Innenring stecken bleibt. Hinweis: Die Bauteile sollten langsam aufgeheizt und auf Betriebstemperatur gebracht werden. Erst durch dieses Tempern bekommen die Bauteile die endgültigen, optimalen Eigenschaften. Während des Temperns den Aufstellraum gut belüften! © 2022 Brunner GmbH Aufbauanleitung BSO 01 (1.25)
-
Seite 14: Mindestabstände
Wand mit 10 cm Vormauerung bzw. Ersatzdämmstoff nicht brennbare, nicht zu schützen- brennbare, zu schützen- 10 cm Vormauerung oder äquivalenter de Wand (sonstige Wände) de Wand Ersatzdämmstoff bzw. Dämmplatte Aufbauanleitung BSO 01 (1.25) © 2022 Brunner GmbH... -
Seite 15: Strahlungsbereich
Großflächige Bauteile aus brennbaren Bestandteilen oder Einbaumöbel müssen mindestens 10 cm Abstand zur Verkleidung haben. In diesem Zwischenraum muss die Raumluft frei zirkulieren können. nicht zu schützende Wand Strahlungsbereich nicht brennbarer Fußboden- bereich/Schutz Anbauteile, Möbel (brennbar) Feuerraum © 2022 Brunner GmbH Aufbauanleitung BSO 01 (1.25) -
Seite 16: Maßblätter - Bso 01 Mit Hkd 2.2K Rund
Maßblätter - BSO 01 mit HKD 2.2k rund Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter ww- w.brunner.de Rahmen/Abgasstutzen/Verbrennungsluftstutzen/Frontvarianten/Traglager farblich markiert. Stand: 2022-12-01... -
Seite 17: Planung Und Einbau - Bso 01 Mit Hkd 2.2K Rund
Planung und Einbau - BSO 01 mit HKD 2.2k rund Geprüft nach EN 13229 Daten für Funktionsnachweis Nennwärmeleistung Brennstoffumsatz kg/h Abgasmassenstrom Abgastemperatur °C notwendiger Förderdruck Verbrennungsluftbedarf Verbrennungsluftanschluß Ø Verkleidungsbauteile Grundfläche (Ø) Bauhöhe 1950 Höhe Erweiterungsring Mindestabstände zu sonstiger Anbauwand mit Hitzeschutzblechen zu sonstige Anbauwand zu schützender / brennbarer Anbauwand... - Seite 18 Technische und Sortiments-Änderungen sowie Irrtum und D-84307 Eggenfelden Druckfehler vorbehalten. Tel.: +49 (0) 8721/771-0 / Fax: +49 (0) 8721/771-100 Nachdruck und Vervielfältigung, auch auszugsweise, nur Email: info@brunner.de mit ausdrücklicher Genehmigung des Herausgebers. Art. Nr.: 19772 Aufbauanleitung BSO 01 (1.25) © 2022 Brunner GmbH...
