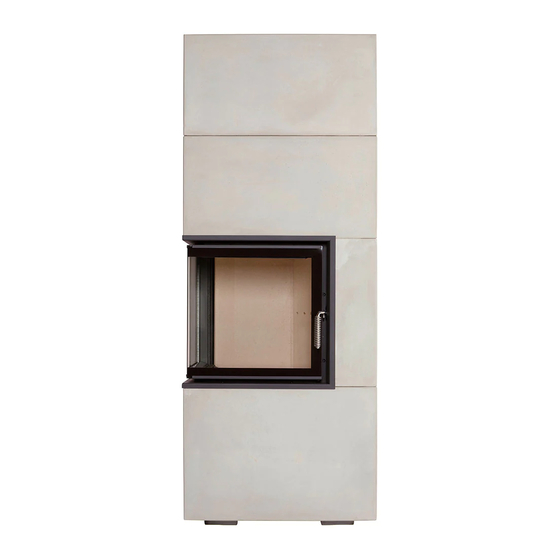

- Seite 1 Aufbauanleitung BSK 09 ©2019...
-
Seite 2: Inhaltsverzeichnis
INHALT Grundsätzliches......................3 Allgemeine Informationen..................4 Toleranzen der Wärmebetonteile................6 Aufbaureihenfolge...................... 8 Augenschrauben als Tragehilfe................13 Aufbau........................14 Maßblätter und technische Daten................16 Aufbauanleitung BSK 09 (1.9) © 2019 Brunner GmbH... -
Seite 3: Grundsätzliches
Wenn Sie nach dieser Anleitung vorgehen und die Arbeiten fachgerecht durchführen, ist ein sicherer, ener- giesparender und umweltschonender Betrieb der Ofenanlage gewährleistet. Dargestellte Abbildungen erhe- ben keinen Anspruch auf Vollständigkeit. Technische und Sortiments-Änderungen vorbehalten. Transportschäden umgehend dem Lieferanten melden. Bewahren Sie die Anleitungen auf. Aufbauanleitung BSK 09 (1.9) © 2019 Brunner GmbH... -
Seite 4: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Die Kaminverkleidungen der Brunner System Kamine sind speziell für die jeweiligen Kamineinsätze der Ulrich Brunner GmbH angepasst. Brunner System Kamin verwendbarer Kamineinsatz BSK 01 Eck-Kamin Schiebetür 57/52/52 mit Anbaurahmen 50 mm Eck-Kamin Drehtür 57/52/52 mit Blendrahmen BSK 02 Eck-Kamin Schiebetür 57/67/44 L/R mit 50 mm Anbaurahmen... - Seite 5 Ersatzteilanforderung: Für die Anforderung von Ersatzteilen das beschädigte Teil auf dem beiliegenden Packzettel markieren und ein Foto des Schadens anfertigen. Foto und Packzettel schicken Sie an die Ulrich Brunner GmbH. Das Er- satzteil wird dann schnellstmöglich verschickt. Verkleidung in Betonoptik Die Verkleidungen in Betonoptik können trotz größter Sorgfalt bei Herstellung und Transport leichte Unregel-...
-
Seite 6: Toleranzen Der Wärmebetonteile
Toleranz von +/- 2,5mm. Darüberhinaus gilt ei- ne Toleranz von +/- 3mm. Die Toleranzen gelten auch für Auflager und Deckel. Die Richtlatte (R) parallel zum Grundkörper ausrich- ten! Abbildung 1: Richtlatten korrekt angelegt Abbildung 2: Richtlatte falsch angelegt Aufbauanleitung BSK 09 (1.9) © 2019 Brunner GmbH... - Seite 7 Für Wandstärken gilt die Toleranz von 3,5 %. Der Gesamteindruck bei vorhandenen oder nicht vorhandenen Farbtonunterschieden ist i.d.R. erst nach län- gerer Standzeit (u.U. nach mehreren Wochen) beurteilbar. Die Farbtongleichmäßigkeit ist aus dem üblichen Betrachtungsabstand zu beurteilen. Aufbauanleitung BSK 09 (1.9) © 2019 Brunner GmbH...
-
Seite 8: Aufbaureihenfolge
Aufbaus einen Keil (K) auf jeder Seite so einsetzen, dass die unteren Bauteile gerade aufgestellt sind (siehe Bild). Diesen Keil können Sie nach erfolgtem Aufbau des BSK wieder entfer- nen. Aufbauanleitung BSK 09 (1.9) © 2019 Brunner GmbH... - Seite 9 Abbildung 9: Ersten Ring über Abbildung 10: Sofern geplant, Abbildung 11: Zweiten Ring über den Kamin heben und auflegen die Strahlungsbleche einsetzen den Kamin heben und auflegen Zum Schluss Deckenplatte auflegen und Keil entfernen. Aufbauanleitung BSK 09 (1.9) © 2019 Brunner GmbH...
- Seite 10 Aufbaus einen Keil (K) auf jeder Seite so einsetzen, dass die unteren Bauteile gerade aufgestellt sind (siehe Bild). Diesen Keil können Sie nach erfolgtem Aufbau des BSK wieder entfer- nen. Aufbauanleitung BSK 09 (1.9) © 2019 Brunner GmbH...
- Seite 11 ßung auf untere Elemente auflegen ßung auf untere Elemente auflegen Abbildung 18: Ersten Ring über Abbildung 20: Zweiten Ring über den Kamin heben und auflegen Abbildung 19: Weitere MAS aufsetzen den Kamin heben und auflegen Aufbauanleitung BSK 09 (1.9) © 2019 Brunner GmbH...
- Seite 12 Abbildung 21: Gußhaube auf- legen und sofern geplant, die Abbildung 22: Dritten Ring über Abbildung 23: Zum Schluss Deckenplat- Strahlungsbleche einsetzen den Kamin heben und auflegen te auflegen und Keil entfernen Aufbauanleitung BSK 09 (1.9) © 2019 Brunner GmbH...
-
Seite 13: Augenschrauben Als Tragehilfe
Warnung Um ein Ausbrechen der Gewindehülsen zu vermeiden die Augenschrauben nur senk- recht belasten keine Querlast aufbringen. Vor dem Aufsetzen des folgenden Ringes die Au- genschrauben wieder entfernen. Abbildung 24: Augenschraube montiert Aufbauanleitung BSK 09 (1.9) © 2019 Brunner GmbH... -
Seite 14: Aufbau
Spannungen abbauen. Dies verhindert bzw. reduziert spätere Risse in der Oberfläche der verputzten Anlage. Die Oberfläche der Kaminverkleidung mit einem feuchten Tuch abwischen. Ein Vornässen des Untergrundes ist nicht erforderlich. Verarbeitungstemperaturen > 5 °C einhalten. Aufbauanleitung BSK 09 (1.9) © 2019 Brunner GmbH... - Seite 15 Glasfasergitter auf die Oberfläche auflegen und mit Brunner 'Universal' (Art.Nr.: 900384) oder Brunner ‚Spe- zial‘ (Art.Nr.: 900384) dünn einspachteln. Die Gewebstruktur bleibt dabei sichtbar. Nun je nach gewünschter Struktur zwei weitere Lagen aufziehen und die gewünschte Struktur herstellen. Hitzeschutzbleche Die Hitzeschutzbleche benötigen Sie immer dann, wenn der BSK direkt an eine Wand gestellt werden soll, d.h.
-
Seite 16: Maßblätter - Bsk 09 Mit Eck-Kamin
Maßblätter - BSK 09 mit Eck-Kamin 42/42/42 ... Warmlufthaube Guss (Rahmen (orange), Verbrennungsluftstutzen (blau), Sockelfüße (grün) farblich markiert) Stand: 2019-05-20... - Seite 17 Maßblätter - BSK 09 mit Eck-Kamin 42/42/42 … mit MAS (Rahmen (orange), Verbrennungsluftstutzen (blau), Sockelfüße (grün) farblich markiert) Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter ww- w.brunner.de Rahmen/Abgasstutzen/Verbrennungsluftstutzen/Frontvarianten farblich markiert. Stand: 2019-05-20...
-
Seite 18: Planung Und Einbau - Bsk 09 Mit Eck-Kamin
Planung und Einbau - BSK 09 mit Eck-Kamin 42/42/42 Geprüft nach EN 13229 Energielabel / EEI A+ / 112,8 Daten für Funktionsnachweis Nennwärmeleistung Brennstoffumsatz kg/h Abgasmassenstrom Abgastemperatur °C notwendiger Förderdruck Verbrennungsluftbedarf Verbrennungsluftanschluß Ø Verkleidungsbauteile Grundfläche (BxT) 615 x 615 Bauhöhe 1576 / 1901 Höhe Erweiterungsring... - Seite 19 Ulrich Brunner GmbH Zellhuber Ring 17-18 D-84307 Eggenfelden Tel.: +49 (0) 8721/771-0 Fax: +49 (0) 8721/771-100 Email: info@brunner.de Aktuelle Anleitungen unter: www.brunner.de Brennholz kaufen: www.brennholz.com Art.-Nr.: 200009 Aufbauanleitung BSK 09 (1.9) © 2019 Brunner GmbH...
