Aufbauanleitung

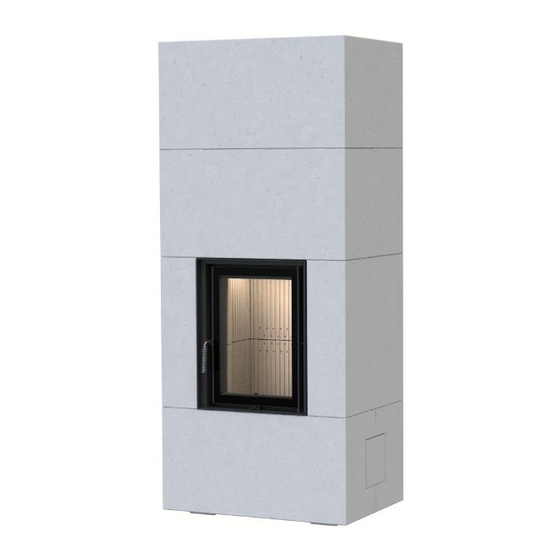

BSO 04
©2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brunner BSO 04

Inhaltszusammenfassung für Brunner BSO 04

  • Seite 1 Aufbauanleitung BSO 04 ©2021...

  • Seite 2: Inhaltsverzeichnis

    Wenn Sie nach dieser Anleitung vorgehen und die Arbeiten fachgerecht durchführen, ist ein sicherer, ener- giesparender und umweltschonender Betrieb der Ofenanlage gewährleistet. Dargestellte Abbildungen erhe- ben keinen Anspruch auf Vollständigkeit. Technische und Sortiments-Änderungen vorbehalten. Aufbauanleitung BSO 04 (1.11) © 2021 Brunner GmbH...

  • Seite 3: Allgemeine Informationen

    Transportschäden umgehend dem Lieferanten melden. Bewahren Sie die Anleitungen auf. ALLGEMEINE INFORMATIONEN Heizeinsatz Die Verkleidungen der BSO sind speziell für die jeweiligen Heizeinsätze der Ulrich Brunner GmbH ange- passt. Verwendbarer Heizeinsatz empf. Füllmenge je 2 h BSO 01 HKD 2.2 kurz DR (mit Anbaurahmen R330)
  • Seite 4 Ersatzteilanforderung: Für die Anforderung von Ersatzteilen das beschädigte Teil auf dem beiliegenden Packzettel markieren und ein Foto des Schadens anfertigen. Foto und Packzettel schicken Sie an die Ulrich Brunner GmbH. Das Er- satzteil wird dann schnellstmöglich verschickt. Verkleidung in Betonoptik Die Verkleidungen in Betonoptik können trotz größter Sorgfalt bei Herstellung und Transport leichte Unregel-...

  • Seite 5: Toleranzen Der Wärmebetonteile

    Toleranz von +/- 2,5mm. Darüberhinaus gilt ei- ne Toleranz von +/- 3mm. Die Toleranzen gelten auch für Auflager und Deckel. Die Richtlatte (R) parallel zum Grundkörper ausrich- ten! Abbildung 1: Richtlatten korrekt angelegt Abbildung 2: Richtlatte falsch angelegt © 2021 Brunner GmbH Aufbauanleitung BSO 04 (1.11)
  • Seite 6 Toleranz von 0,25%, entsprechend 1,62mm. Für darüberhinausgehende Durchmesser gilt eine Tole- ranz von 0,28%, entsprechend 2,38mm. Wandstärken Für Wandstärken gilt die Toleranz von 3,5 %. Farbtonunterschiede bei den Betonverkleidungen können vorkommen. Aufbauanleitung BSO 04 (1.11) © 2021 Brunner GmbH...

  • Seite 7: Bauteile

    BAUTEILE © 2021 Brunner GmbH Aufbauanleitung BSO 04 (1.11)

  • Seite 8: Aufbaureihenfolge

    Kesselanschluss montieren Abbildung 6: Untere Segmen- Abbildung 8: Sofern gewünscht te auf Bodenpaltte auflegen. Re- Abbildung 7: Bauteile Strahlungsblech einsetzen visionsplatten nicht vergessen. des zweiten Rings setzen und dritten Ring aufsetzen Aufbauanleitung BSO 04 (1.11) © 2021 Brunner GmbH...
  • Seite 9 Abbildung 10: Deckenplatte aufle- Abbildung 9: Vierten Ring aufsetzen gen und Revisionsöffnung schließen. © 2021 Brunner GmbH Aufbauanleitung BSO 04 (1.11)

  • Seite 10: Aufbau

    Spannungen abbauen. Dies verhindert bzw. reduziert spätere Risse in der Oberfläche der verputzten Anlage. Die Oberfläche der Kaminverkleidung mit einem feuchten Tuch abwischen. Ein Vornässen des Untergrundes ist nicht erforderlich. Verarbeitungstemperaturen > 5 °C einhalten. Aufbauanleitung BSO 04 (1.11) © 2021 Brunner GmbH...
  • Seite 11 Glasfasergitter auf die Oberfläche auflegen und mit Brunner 'Universal' (Art.Nr.: 900384) oder Brunner ‚Spe- zial‘ (Art.Nr.: 900384) dünn einspachteln. Die Gewebstruktur bleibt dabei sichtbar. Nun je nach gewünschter Struktur zwei weitere Lagen aufziehen und die gewünschte Struktur herstellen. Zuluft (Verbrennungs- und Konvektionsluftluft) Die notwendige Verbrennungs- und Konvektionsluft strömt dem Heizeinsatz über die Öffnungen im Sockel-...

  • Seite 12: Mindestabstände

    10 cm Vor- mauerung bzw. Ersatzdämmstoff Vormauerung oder Wärmebetonplatte (Ab- nicht brennbare, nicht brennbare, zu äquivalenter Ersatz- schnitte handwerklich ver- zu schützende Wand schützende Wand dämmstoff bzw. baut mir Schattenfuge) (sonstige Wände) Dämmplatte Aufbauanleitung BSO 04 (1.11) © 2021 Brunner GmbH...

  • Seite 13: Strahlungsbereich

    An der Feuerstättenverkleidung darf der Anbau ohne Abstand grundsätzlich dann erfolgen, wenn an den An- bauteilen keine Temperaturen über 85 °C auftreten können. nicht zu schützende Wand Strahlungsbereich nicht brennbarer Fußboden- bereich/Schutz Anbauteile, Möbel (brennbar) Feuerraum © 2021 Brunner GmbH Aufbauanleitung BSO 04 (1.11)

  • Seite 14: Maßblätter - Bso 04 Mit Hkd 2.2K Sk

    Maßblätter - BSO 04 mit HKD 2.2k SK Vorlauf 1" AG Rücklauf 1" AG Entleerung 1/2" IG Sicherheits-Vorlauf 1/2" AG Sicherheits-Rücklauf 1/2" AG FTAS Muffe für TAS-Fühler 1/2" IG Fühler Muffe 1/2" IG Fühler Muffe 1/2" IG Rahmen (orange), Verbrennungsluftstutzen (blau), Sockelfüße (grün) farblich markiert Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD.

  • Seite 15: Planung Und Einbau - Bso 04 Mit Hkd 2.2K Sk

    Planung und Einbau - BSO 04 mit HKD 2.2k SK Geprüft nach EN 13229 Daten für Funktionsnachweis Nennwärmeleistung Direkte Wärmeleistung Indirekte Wärmeleistung Brennstoffumsatz kg/h Abgasmassenstrom Abgastemperatur °C notwendiger Förderdruck Verbrennungsluftbedarf Verbrennungsluftanschluß Ø Verkleidungsbauteile Grundfläche (BxT) 780 x 565 Bauhöhe 1826 Höhe Erweiterungsring...
  • Seite 16 Technische und Sortiments-Änderungen sowie Irrtum und D-84307 Eggenfelden Druckfehler vorbehalten. Tel.: +49 (0) 8721/771-0 / Fax: +49 (0) 8721/771-100 Nachdruck und Vervielfältigung, auch auszugsweise, nur Email: info@brunner.de mit ausdrücklicher Genehmigung des Herausgebers. Art. Nr.: 200019 Aufbauanleitung BSO 04 (1.11) © 2021 Brunner GmbH...
