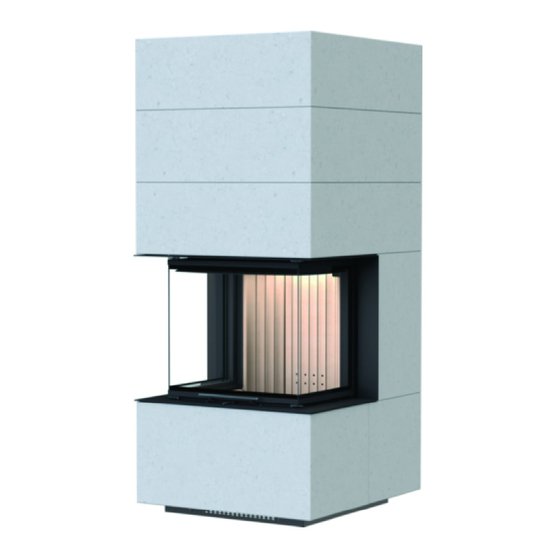

Brunner BSK 05.1 Aufbauanleitung

Vorschau ausblenden

Inhalt

Seite von 24

/ 24
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

Aufbauanleitung

BSK 05.1

Inhaltsverzeichnis

Inhaltszusammenfassung für Brunner BSK 05.1

Seite 2: Inhaltsverzeichnis
INHALT Grundsätzliches......................2 Allgemeine Informationen..................3 Toleranzen der Wärmebetonteile................5 Bauteile des BSK 05.1....................7 Aufbaureihenfolge...................... 9 Mindestabstände...................... 17 Strahlungsbereich....................18 Aufbau........................19 Maßblätter und technische Daten..............GRUNDSÄTZLICHES Beachten Sie alle mit den Produkten ausgelieferten Anleitungen. Für Schäden, die durch Nichtbe- achtung dieser Anleitung entstehen, entfallen alle Haftungs- und Gewährleistungsansprüche! Unsachgemäß...
Seite 3: Allgemeine Informationen
Transportschäden umgehend dem Lieferanten melden. Bewahren Sie die Anleitungen auf. ALLGEMEINE INFORMATIONEN Die Kaminverkleidungen der Brunner System Kamine sind speziell für die jeweiligen Kamineinsätze der Ulrich Brunner GmbH angepasst. Brunner System Kamin verwendbarer Kamineinsatz BSK 01 Eck-Kamin Schiebetür 57/52/52 mit Anbaurahmen 50 mm Eck-Kamin Drehtür 57/52/52 mit Blendrahmen...
Seite 4 Ersatzteilanforderung: Für die Anforderung von Ersatzteilen das beschädigte Teil auf dem beiliegenden Packzettel markieren und ein Foto des Schadens anfertigen. Foto und Packzettel schicken Sie an die Ulrich Brunner GmbH. Das Er- satzteil wird dann schnellstmöglich verschickt. Verkleidung in Betonoptik Die Verkleidungen in Betonoptik können trotz größter Sorgfalt bei Herstellung und Transport leichte Unregel-...
Seite 5: Toleranzen Der Wärmebetonteile
Toleranz von +/- 2,5mm. Darüberhinaus gilt ei- ne Toleranz von +/- 3mm. Die Toleranzen gelten auch für Auflager und Deckel. Die Richtlatte (R) parallel zum Grundkörper ausrich- ten! Abb. 1: Richtlatten korrekt angelegt Abb. 2: Richtlatte falsch angelegt © 2022 Brunner GmbH Aufbauanleitung BSK 05.1 (1.12)
Seite 6 Toleranz von 0,25%, entsprechend 1,62mm. Für darüberhinausgehende Durchmesser gilt eine Tole- ranz von 0,28%, entsprechend 2,38mm. Wandstärken Für Wandstärken gilt die Toleranz von 3,5 %. Farbtonunterschiede bei den Betonverkleidungen können vorkommen. Aufbauanleitung BSK 05.1 (1.12) © 2022 Brunner GmbH...
Seite 7: Bauteile Des Bsk 05.1
BAUTEILE DES BSK 05.1 Pos. Teilenummer Bezeichnung Stk. Pos. Teilenummer Bezeichnung Stk. BSK5000-016 Grundplatte BSK5000-011 Grundring 1 BSK5000-012 Grundring 2 BSK5000-004 Seitenteil rechts BSK5000-005 Seitenteil links BSK5000-013 Oberring 1 BSK5000-014 Oberring 2 BSK5000-015 Oberring 3 BSK5000-009 Deckel BSK5000-136 Spannzange 800685...
Seite 8: Optionale Bauteile
Optionale Bauteile Hitzeschutzblech: BSK5000-140 BSK6000-130 BSK1000-146 N008032 Sockelring: BSK5000-135 BSK5000-134 Aufbauanleitung BSK 05.1 (1.12) © 2022 Brunner GmbH...
Seite 9: Aufbaureihenfolge
AUFBAUREIHENFOLGE BSK5000-016 800154 800652 800652 800685 BSK5000-012 BSK5000-135 BSK5000-134 © 2022 Brunner GmbH Aufbauanleitung BSK 05.1 (1.12)
Seite 17: Mindestabstände
Stärke ► Wände mit Einbaumöbeln auf der Rückseite (Wärmestau) Optische Verblendung, optional - Wärmebetonplatte nicht brennbare, nicht zu schüt- brennbare, zu schützende (Abschnitte handwerklich verbaut mir Schattenfuge) zende Wand (sonstige Wände) Wand © 2022 Brunner GmbH Aufbauanleitung BSK 05.1 (1.12)
Seite 18: Strahlungsbereich
An der Feuerstättenverkleidung darf der Anbau ohne Abstand grundsätzlich dann erfolgen, wenn an den An- bauteilen keine Temperaturen über 85 °C auftreten können. nicht zu schützende Wand Strahlungsbereich nicht brennbarer Fußboden- bereich/Schutz Anbauteile, Möbel (brennbar) Feuerraum Aufbauanleitung BSK 05.1 (1.12) © 2022 Brunner GmbH...
Seite 19: Aufbau
Spannungen abbauen. Dies verhindert bzw. reduziert spätere Risse in der Oberfläche der verputzten Anlage. Die Oberfläche der Kaminverkleidung mit einem feuchten Tuch abwischen. Ein Vornässen des Untergrundes ist nicht erforderlich. Verarbeitungstemperaturen > 5 °C einhalten. © 2022 Brunner GmbH Aufbauanleitung BSK 05.1 (1.12)
Seite 20 Glasfasergitter auf die Oberfläche auflegen und mit Brunner 'Universal' (Art.Nr.: 900384) oder Brunner ‚Spe- zial‘ (Art.Nr.: 900384) dünn einspachteln. Die Gewebstruktur bleibt dabei sichtbar. Nun je nach gewünschter Struktur zwei weitere Lagen aufziehen und die gewünschte Struktur herstellen. Hitzeschutzbleche Die Hitzeschutzbleche benötigen Sie immer dann, wenn der BSK direkt an eine Wand gestellt werden soll, d.h.
Seite 21: Maßblätter - Bsk 05.1 Mit Panorama-Kamin
Maßblätter - BSK 05.1 mit Panorama-Kamin 57/40/60/40 Stand: 2022-11-30...
Seite 22 Maßblätter - BSK 05.1 mit Panorama-Kamin 57/40/60/40 Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter ww- w.brunner.de Rahmen/Abgasstutzen/Verbrennungsluftstutzen/Frontvarianten/Traglager farblich markiert. Stand: 2022-11-30...
Seite 23: Planung Und Einbau - Bsk 05.1 Mit Panorama-Kamin
Hinweis: Abweichungen im Farbton (z.B. Erweiterungsringe) lassen sich über einen lasurartigen Farbauftrag anpas- sen (Empfehlung: DecoLasur Matt getönt im Farbton Schiefer16, Fabrikat Caparol). Mit dem BRUNNER-Überarbeitungsset (Art.-Nr. 900300) lassen sich Ausbesserungsarbeiten an den Verkleidungs- bauteilen vornehmen. 4) mit Zubehör "Rauchgasadapter für waagrechten/senkrechten Anschluss mit Wechselstutzen D=180 mm" (Art.-Nr.
Seite 24 Technische und Sortiments-Änderungen sowie Irrtum und D-84307 Eggenfelden Druckfehler vorbehalten. Tel.: +49 (0) 8721/771-0 / Fax: +49 (0) 8721/771-100 Nachdruck und Vervielfältigung, auch auszugsweise, nur Email: info@brunner.de mit ausdrücklicher Genehmigung des Herausgebers. Art. Nr.: 202561 Aufbauanleitung BSK 05.1 (1.12) © 2022 Brunner GmbH...
