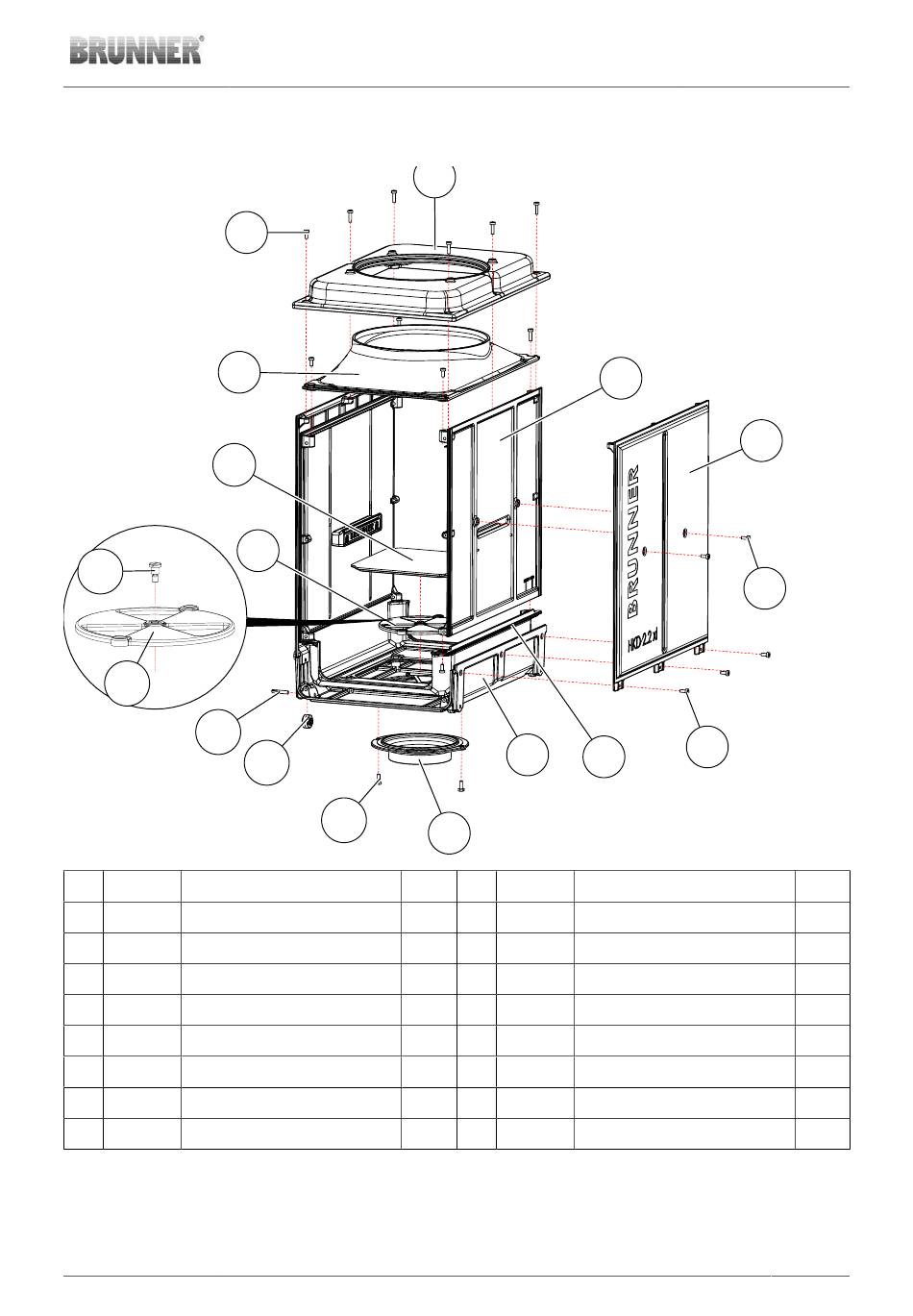

BG-KORPUS (D003674)

10
9
5.1
8.1
8.2
6.2
Pos. Teilenr. Bezeichnung
1 D003577 BG Haube xl
2 D003573 BG Innenwand xl
3 D003575 Seitenwand xl
4 02522 Zylinderschraube TORX M8x16
5 D003580 BG Zwischenboden xl
5.1 D003224 Revisionsdeckel
6 D003572 BG Boden HKD2.2xl
6.1 D003246 Transportrolle
