Pace C 07, C 09, C 11

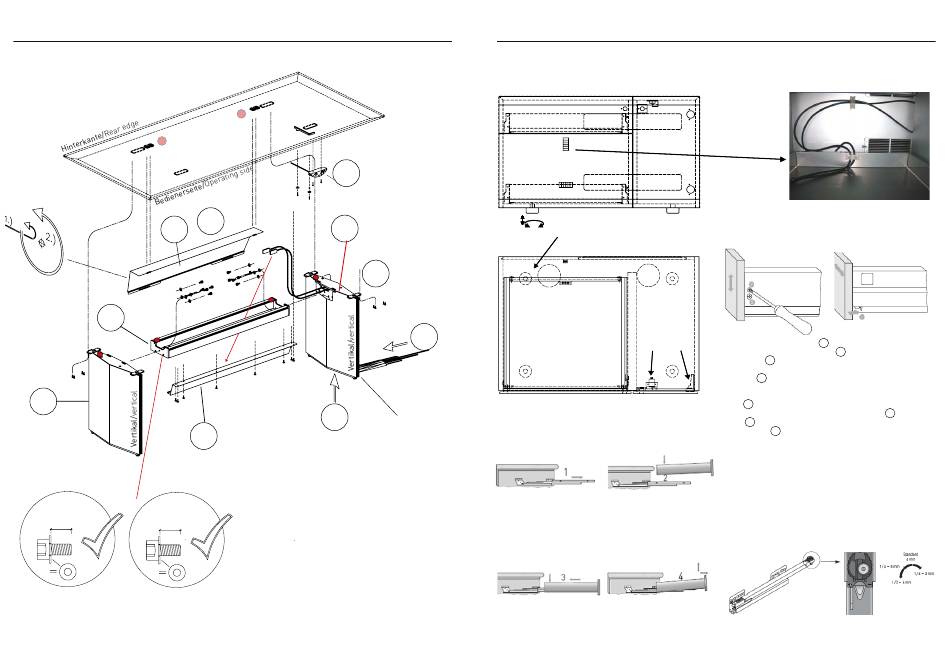

Tisch-Montage/Table assembly
+
5.
1.
1.
Nur mit Scheibe
Only use screw
verschrauben!
with washer!
Max. 19mm
Max. 19mm
Bei Fragen wenden Sie sich bitte an/In case of questions please contact:
Alexander Schwingenschlögl, Produktentwicklung/Product development
alexander.schwingenschloegl@renz.de, T: +49 7031 2188-15
Ø4x20 Rundkopf/Round head
Ø4x20 Senkkopf/Countersunk head
3.
7.
M10x20 Zylinderkopf/
1.
3.
M6x20 Senkkopf/
2.
4 x Stellfuß einstellen
und kontern.
4.
M6x16 Flachkopf/Flat head
4 x Adjust and lock the
adjustable foot.
C 63 - C 71 Container
C 63 - C 71 Container
Zunächst Container exakt ausrichten.
Cylinder head
First align the container accurately.
Countersunk head
2.
Schubkasten Montage/-Demontage
Drawer assembly/removal
Korpusschiene herausziehen.
Pull out corpus slide.
...einschieben bis Lade einrastet.
...push until drawer looks into place.
Verkabelung
Cabling
Verstellung
Adjustment
verstellbar
Höhenverstellung: Schraube 2
adjustable
leicht lösen und Front über Exzen-
terschraube 3 in die gewünsch-
te Position bringen (+/-2mm).
Schraube 2 festziehen.
Height adjustment: Lightly loosen
screw 2 and adjust to desired
position by means of eccentric
screw 3 (+/-2mm).
Tighten screw 2 .
Lade leicht schräg auf die Kor-
Front Tiefenverstellung
pusschiene aufsetzen und...
Front depth adjustment
Set drawer lightly sloping on
corpus slide and...
Lade komplett herausziehen
und anheben.
Pull out drawer completely
and lift.
Pace C 07, C 09, C 11
Seitenverstellung: Klemmhebel
1 leicht nach hinten drücken,
Front leicht anheben
und über Riffelung verschie-
ben (+/-1,5mm). Klemmhebel
loslassen.
Lateral adjustment: Press the
clamping lever 1 lightly to the
back and move the front over
the ribling (+/-1,5mm). Release
the clamping lever.
