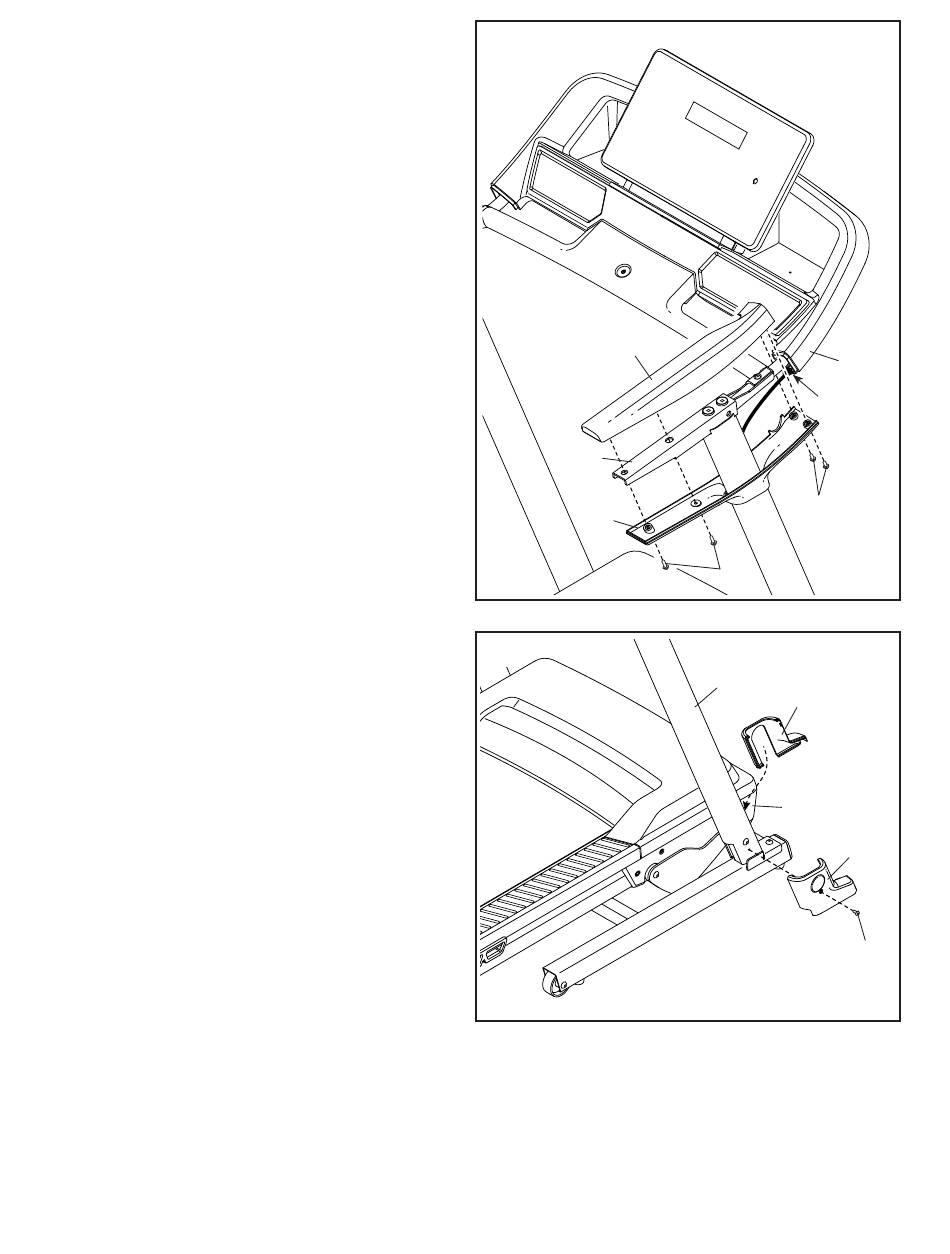

7. Identifizieren Sie das rechte Haltestangen-Ober-
teil (72). Legen Sie das rechte Haltestangen-
Oberteil auf die Haltestange (76) und schieben
Sie es nach vorn gegen die Computereinheit (A).
Als Nächstes schieben Sie das rechte Haltes-
tangen-Unterteil (74) nach oben. Achten Sie
darauf, dass das Pfostenkabel (78) durch das
rechte Haltestangen-Unterteil verdeckt und
nicht eingeklemmt wird. Befestigen Sie das
rechte Haltestangen-Unterteil mit vier #8 x 3/4"
Schrauben (29). Drehen Sie zunächst alle vier
Schrauben lose ein, dann ziehen Sie diese
fest. Hinweis: Führen Sie die Schrauben
schräg ein, wie abgebildet. Achten Sie dar-
auf, die Schrauben nicht zu fest anzuziehen.
Befestigen Sie das linke Haltestangen-
Oberteil (nicht abgebildet) und das linke
Haltestangen-Unterteil (nicht abgebildet),
wie oben beschrieben. Hinweis: Auf der linken
Seite befinden sich keine Kabel.
8. Schieben Sie die rechte innere Pfostenabde-
ckung (84) zwischen den rechten Pfosten (81)
und die Motorhaube (62). Als Nächstes drücken
Sie die rechte äußere Pfostenabdeckung (85)
gegen die rechte innere Pfostenabdeckung, bis
sie ineinander einschnappen.
Dann drehen Sie eine #8 x 3/8" Schraube (6) in
die rechte äußere Pfostenabdeckung (85) ein.
Ziehen Sie die Schraube nicht zu fest an.
Wiederholen Sie diesen Schritt auf der linken
Seite des Laufbandgeräts.
7
72
76
74
8
10
A
78
29
29
81
84
62
85
6
