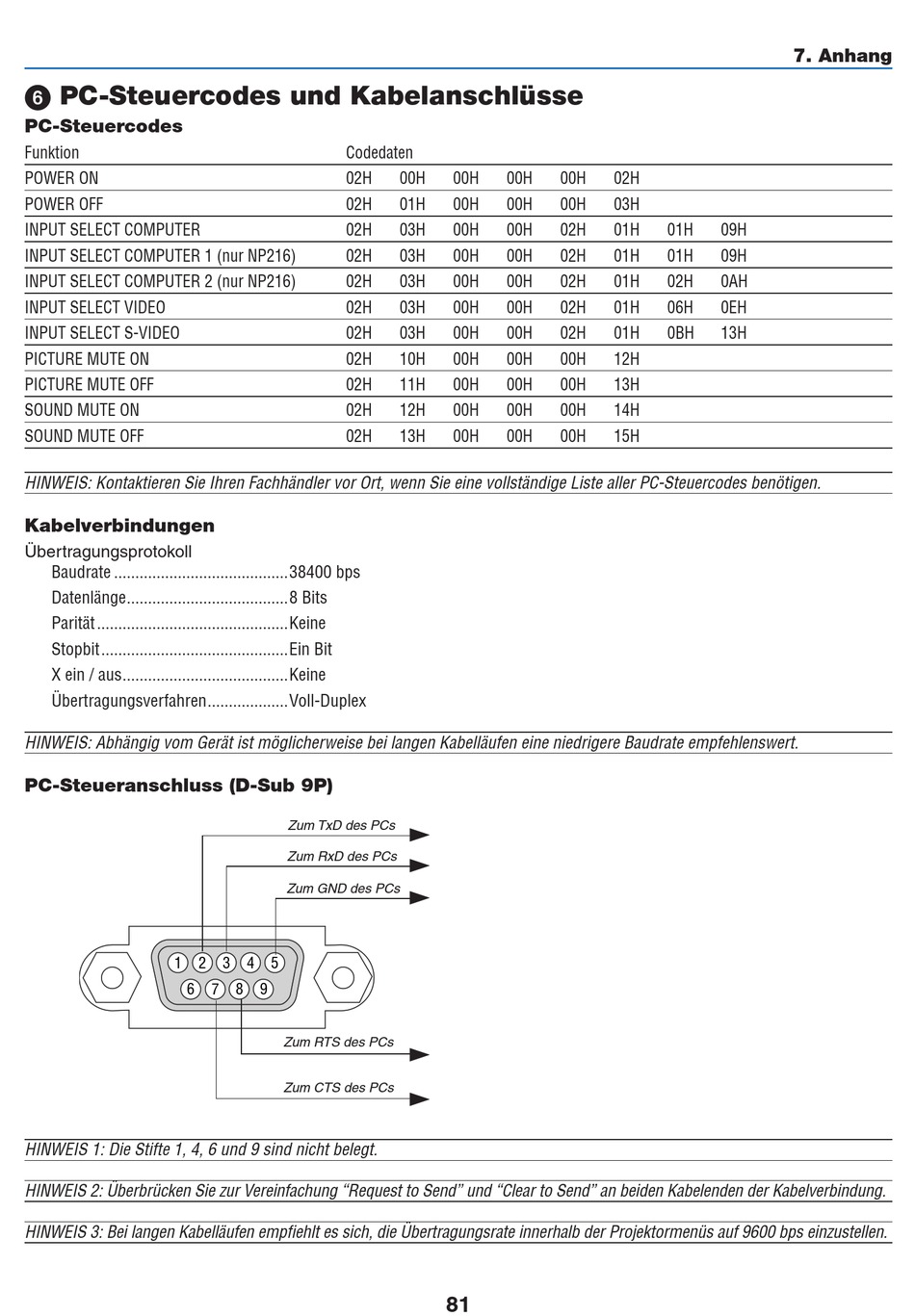

 PC-Steuercodes und Kabelanschlüsse

PC-Steuercodes

Funktion
POWER ON
POWER OFF
INPUT SELECT COMPUTER
INPUT SELECT COMPUTER 1 (nur NP216)
INPUT SELECT COMPUTER 2 (nur NP216)
INPUT SELECT VIDEO
INPUT SELECT S-VIDEO
PICTURE MUTE ON
PICTURE MUTE OFF
SOUND MUTE ON
SOUND MUTE OFF
HINWEIS: Kontaktieren Sie Ihren Fachhändler vor Ort, wenn Sie eine vollständige Liste aller PC-Steuercodes benötigen.

Kabelverbindungen

Übertragungsprotokoll
Baudrate �����������������������������������������38400 bps
Datenlänge ��������������������������������������8 Bits
Parität ���������������������������������������������Keine
Stopbit ��������������������������������������������Ein Bit
X ein / aus ���������������������������������������Keine
Übertragungsverfahren �������������������Voll-Duplex
HINWEIS: Abhängig vom Gerät ist möglicherweise bei langen Kabelläufen eine niedrigere Baudrate empfehlenswert.

PC-Steueranschluss (D-Sub 9P)

1
6
HINWEIS 1: Die Stifte 1, 4, 6 und 9 sind nicht belegt.
HINWEIS 2: Überbrücken Sie zur Vereinfachung "Request to Send" und "Clear to Send" an beiden Kabelenden der Kabelverbindung.
HINWEIS 3: Bei langen Kabelläufen empfiehlt es sich, die Übertragungsrate innerhalb der Projektormenüs auf 9600 bps einzustellen.
Codedaten
02H
02H
02H
02H
02H
02H
02H
02H
02H
02H
02H
Zum TxD des PCs
Zum RxD des PCs
Zum GND des PCs
2 3 4 5
7 8 9
Zum RTS des PCs
Zum CTS des PCs
00H 00H 00H 00H
01H 00H 00H 00H
03H 00H 00H 02H
03H 00H 00H 02H
03H 00H 00H 02H
03H 00H 00H 02H
03H 00H 00H 02H
10H 00H 00H 00H
11H 00H 00H 00H
12H 00H 00H 00H
13H 00H 00H 00H
81
02H
03H
01H 01H 09H
01H 01H 09H
01H 02H 0AH
01H 06H 0EH
01H 0BH 13H
12H
13H
14H
15H
7. Anhang
