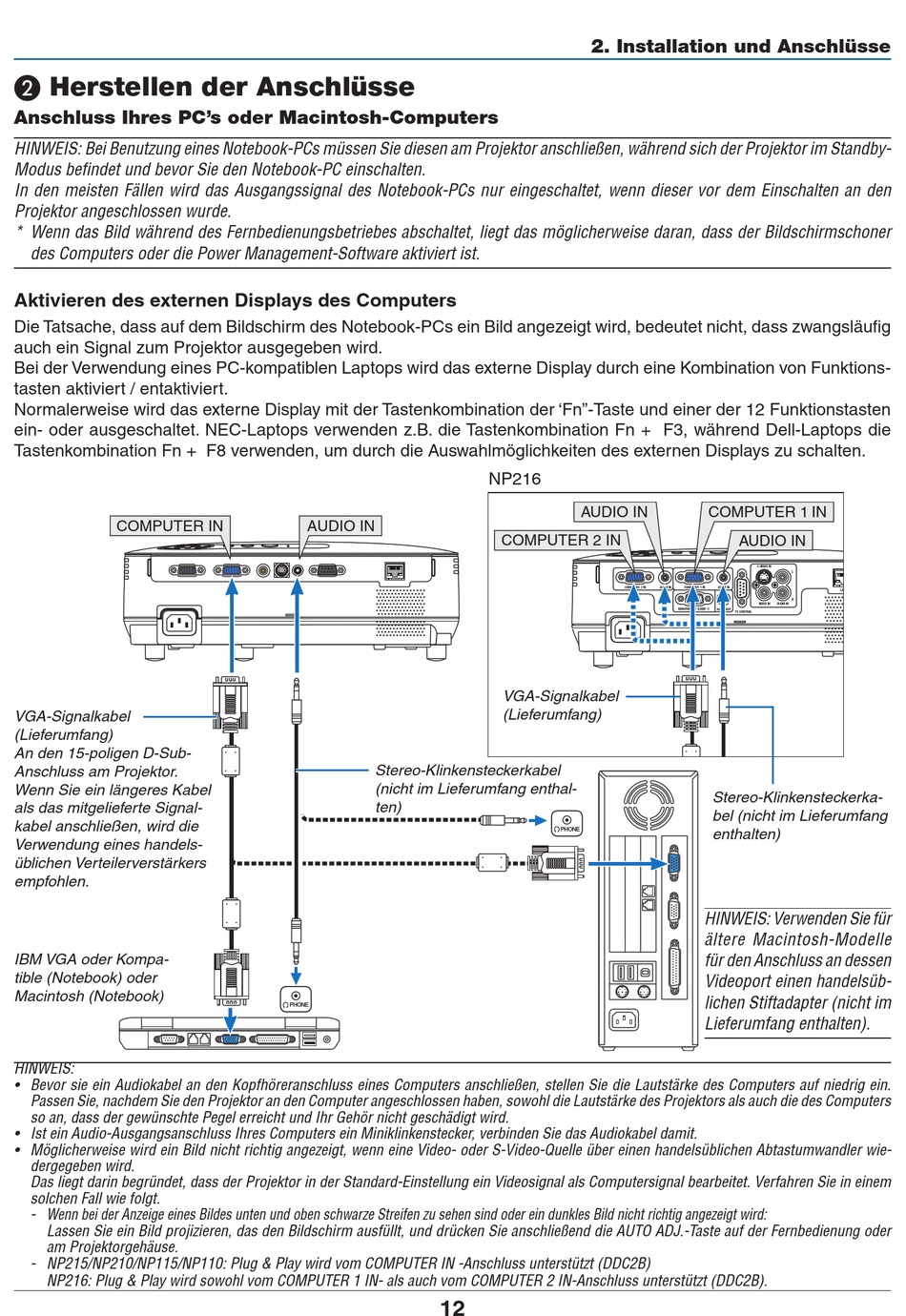

 Herstellen der Anschlüsse

Anschluss Ihres PC's oder Macintosh-Computers

HINWEIS: Bei Benutzung eines Notebook-PCs müssen Sie diesen am Projektor anschließen, während sich der Projektor im Standby-
Modus befindet und bevor Sie den Notebook-PC einschalten.
In den meisten Fällen wird das Ausgangssignal des Notebook-PCs nur eingeschaltet, wenn dieser vor dem Einschalten an den
Projektor angeschlossen wurde.
* Wenn das Bild während des Fernbedienungsbetriebes abschaltet, liegt das möglicherweise daran, dass der Bildschirmschoner
des Computers oder die Power Management-Software aktiviert ist.
Aktivieren des externen Displays des Computers
Die Tatsache, dass auf dem Bildschirm des Notebook-PCs ein Bild angezeigt wird, bedeutet nicht, dass zwangsläufig
auch ein Signal zum Projektor ausgegeben wird.
Bei der Verwendung eines PC-kompatiblen Laptops wird das externe Display durch eine Kombination von Funktions-
tasten aktiviert / entaktiviert.
Normalerweise wird das externe Display mit der Tastenkombination der 'Fn"-Taste und einer der 12 Funktionstasten
ein- oder ausgeschaltet. NEC-Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die
Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.
COMPUTER IN
VGA-Signalkabel
(Lieferumfang)
An den 15-poligen D-Sub-
Anschluss am Projektor.
Wenn Sie ein längeres Kabel
als das mitgelieferte Signal-
kabel anschließen, wird die
Verwendung eines handels-
üblichen Verteilerverstärkers
empfohlen.
IBM VGA oder Kompa-
tible (Notebook) oder
Macintosh (Notebook)
HINWEIS:
• Bevor sie ein Audiokabel an den Kopfhöreranschluss eines Computers anschließen, stellen Sie die Lautstärke des Computers auf niedrig ein.
Passen Sie, nachdem Sie den Projektor an den Computer angeschlossen haben, sowohl die Lautstärke des Projektors als auch die des Computers
so an, dass der gewünschte Pegel erreicht und Ihr Gehör nicht geschädigt wird.
• Ist ein Audio-Ausgangsanschluss Ihres Computers ein Miniklinkenstecker, verbinden Sie das Audiokabel damit.
• Möglicherweise wird ein Bild nicht richtig angezeigt, wenn eine Video- oder S-Video-Quelle über einen handelsüblichen Abtastumwandler wie-
dergegeben wird.
Das liegt darin begründet, dass der Projektor in der Standard-Einstellung ein Videosignal als Computersignal bearbeitet. Verfahren Sie in einem
solchen Fall wie folgt.
- Wenn bei der Anzeige eines Bildes unten und oben schwarze Streifen zu sehen sind oder ein dunkles Bild nicht richtig angezeigt wird:
Lassen Sie ein Bild projizieren, das den Bildschirm ausfüllt, und drücken Sie anschließend die AUTO ADJ.-Taste auf der Fernbedienung oder
am Projektorgehäuse.
- NP215/NP210/NP115/NP110: Plug & Play wird vom COMPUTER IN -Anschluss unterstützt (DDC2B)
NP216: Plug & Play wird sowohl vom COMPUTER 1 IN- als auch vom COMPUTER 2 IN-Anschluss unterstützt (DDC2B).
AUDIO IN
Stereo-Klinkensteckerkabel
(nicht im Lieferumfang enthal-
ten)
PHONE
12
2. Installation und Anschlüsse
NP216
AUDIO IN
COMPUTER 2 IN
VGA-Signalkabel
(Lieferumfang)
PHONE
COMPUTER 1 IN
AUDIO IN
Stereo-Klinkensteckerka-
bel (nicht im Lieferumfang
enthalten)
HINWEIS: Verwenden Sie für
ältere Macintosh-Modelle
für den Anschluss an dessen
Videoport einen handelsüb-
lichen Stiftadapter (nicht im
Lieferumfang enthalten).
