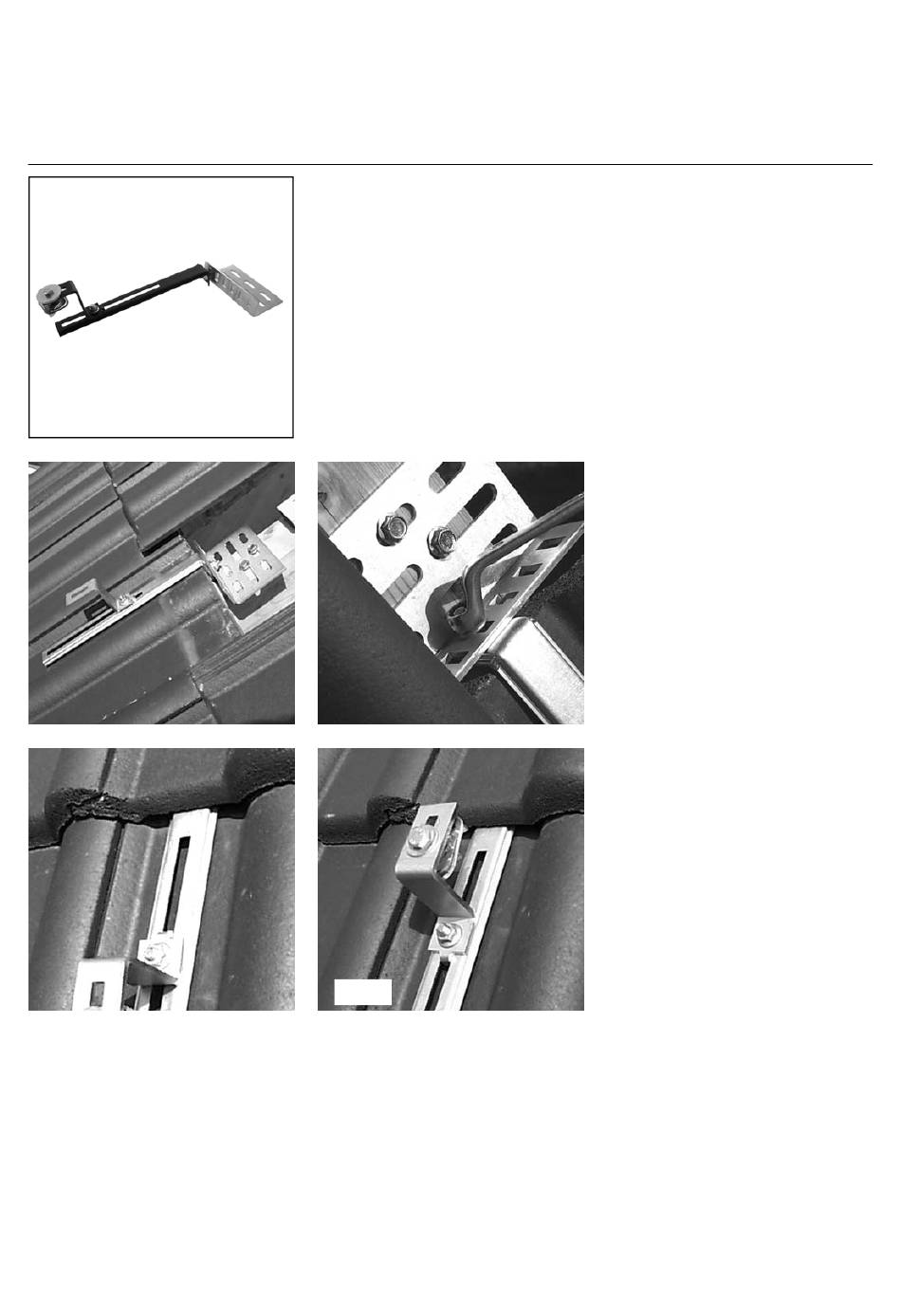

Anbringen des Montagegestells
Ziegeldach
Beginnen Sie mit der untersten Dach-
hakenreihe. Befestigen Sie zuerst die
beiden äußersten Dachhaken.
Bereiten Sie die unterste Montage-
schiene vor, indem sie alle Schienen
mit den Schienenverbindern verbinden
und die gesamte Schiene mit allen Be-
festigungselementen im genau vorge-
gebenen Abstand B = 109 cm bestü-
cken. Benützen Sie diese Schiene als
Schablone um alle weiteren Dachha-
kenpositionen individuell so festzule-
gen, dass sich keine Überschneidung
der Befestigungselemente mit den
Dachhaken ergeben kann.
unten
Benötigtes Werkzeug
Montagegestell:
•
SW 13 Steckschlüssel
•
Nuss mit Verlängerung min. 120 mm
•
SW 17 Gabelschlüssel
Befestigen der Grundplatte
mit zwei Sparrenschrauben direkt an
den Sparren, unter Berücksichtigung
folgender Punkte:
•
Grundplatte liegt in ganzer Sparren-
breite auf.
•
Bügel muss am Rande eines Wel-
lentals zum liegen kommen. Gege-
benfalls wird der Bügel versetzt.
•
Montage parallel zu den Ziegeln.
Wenn nötig, mit dünnem Holzbrett
unterlegen.
•
Löcher im Sparren mit 6 mm Holz-
bohrer vorbohren.
Höhe des Dachhakens einstellen
•
Höhe des Dachhakens so einstellen,
dass der Bügel flächig auf den Dach-
ziegeln aufliegt.
•
Alle Schrauben fest anziehen.
Ziegel bearbeiten und einlegen
•
Störende Überstände/Nasen am
Dachziegel mit einer Flex entfernen.
•
Dachziegel wieder einlegen, auf ei-
nen guten Sitz achten.
Z - Winkel positionieren
•
Für eine dachparallele Montage Z-
Winkel aller Dachhaken an die glei-
che Position, möglichst weit oben am
Bügel schieben.
•
Fixieren, jedoch nicht festschrauben.
21
