Auswechseln der Dichtungsteile bei DW
•
Abdeckhaube bzw. Handradaufsatz entfernen. Handradmontage siehe Punkt Montage und Demontage
Handradbetätigung.
•
Sicherungsring mittels Seegerring-Zange herausnehmen. Stützscheibe entfernen und Dichtung durch
neues Teil ersetzen.
ACHTUNG:
Bevor die neue Dichtung eingesetzt wird, diese unbedingt mit Spezial-
Schmierstoff (silikonfrei) einfetten.
•
Stützscheibe einlegen, Sicherungsring einsetzen und Abdeckhaube bzw. Handradaufsatz montieren.
Auswechseln der Dichtungsteile bei UW
Zustand: Der Antrieb ist auf das Ventil montiert
•
Antrieb gemäß Punkt Auswechseln bzw. Umbau des Ventilantriebs (DW in UW, UW in DW)
demontieren.
•
Antrieb kann nun abgenommen werden.
•
Auswechseln der Dichtungsteile wie unter Punkt Auswechseln der Dichtungsteile bei DW beschrieben.
•
Montage in umgekehrter Reihenfolge.
Auswechseln der Membrane (DW bzw. UW)
•
Abdeckhaube bzw. Handradaufsatz entfernen. Handradmontage siehe Punkt Montage und Demontage
Handradbetätigung
•
Sechskantschrauben auf dem Umfang des Antriebs lösen und entfernen.
•
Gehäuseoberteil des Antriebs abnehmen.
•
Spindel langsam herausdrehen und Druckscheibe entfernen.
•
Alte Membrane herausnehmen und neue Membrane vorsichtig, um evt. Beschädigungen zu vermeiden,
einlegen.
•
Antrieb im umgekehrter Reihenfolge sinngemäß wieder montieren.

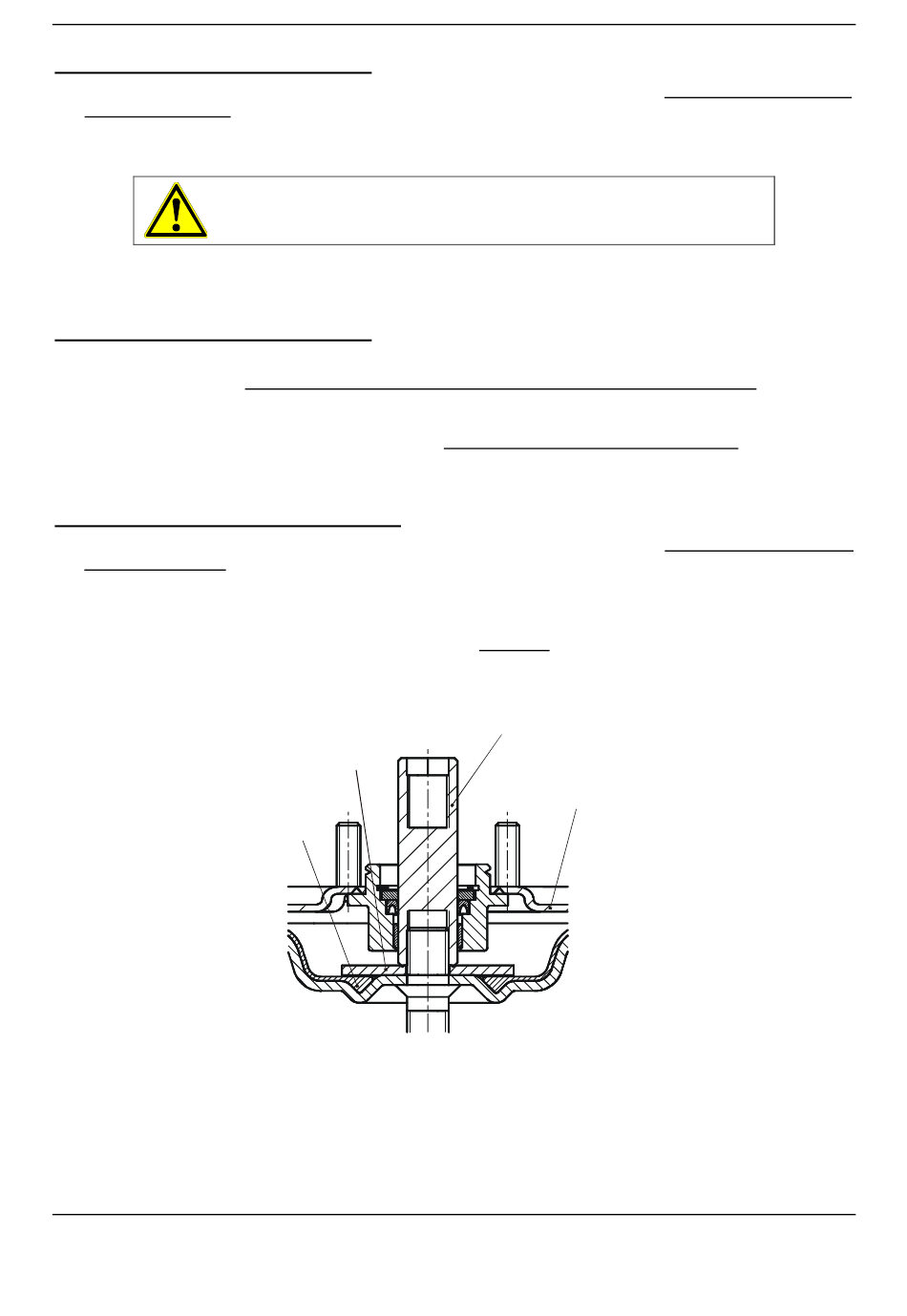

Druckscheibe
Membran
Spindel
Gehäuseoberteil
