2
Zusätzliche Ausrüstung:
•
Handradbetätigung
•
Pneumatischer Stellungsregler
•
2 Endlagensignalschalter + Rückführpotentiometer 2kΩ
Lagerung:
Lagertemperatur -4°C bis 80°C, trocken und schmutzfrei.
Die Lackierung ist eine Grundfarbe die nur beim Transport und am Lager vor Korrosion schützen soll.
Farbe nicht beschädigen.
In feuchten Räumen ist Trockenmittel bzw. Heizung gegen Kondenswasserbildung erforderlich.
Transport:
Transporttemperatur-4°C bis 80°C.
Gegen äußere Gewalt (Stoß, Schlag, Vibration) schützen.
Lackierung nicht beschädigen.
Stellkräfte der Antriebe:
Membranfläche
Hub
2
(cm
)
(mm)
160
13
Stelldruckanschluss:
Der Membranantrieb ist mit einem Schlauchanschluss ausgerüstet, an die Schläuche 4 x 6mm
anzuschließen sind.

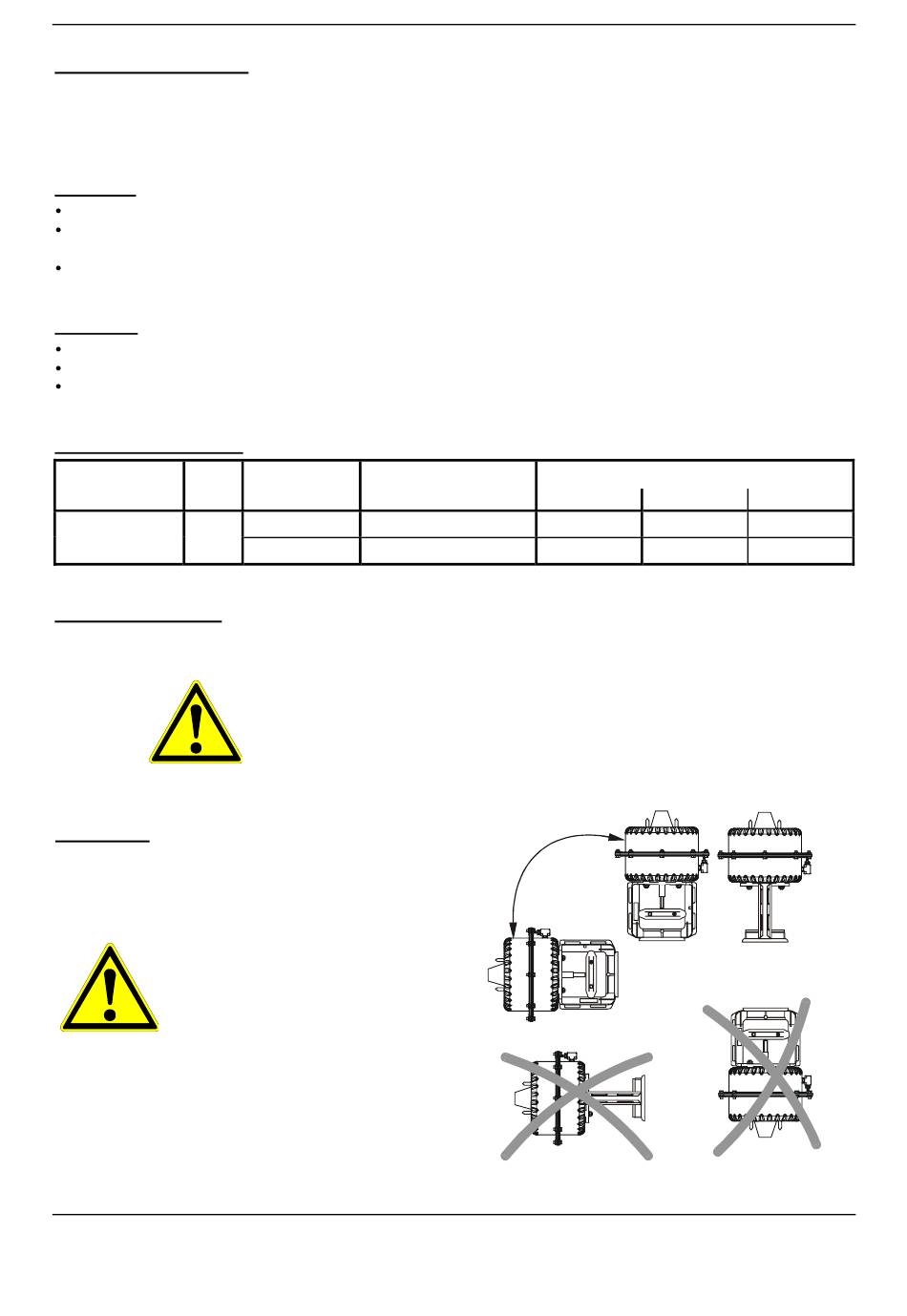

Einbaulage:
Die Einbaulage des Antriebs kann nach allen Seiten
um 90° von der Normallage abweichen.
Achtung:
Wird die waagerechte Lage benutzt
(nach Möglichkeit vermeiden), so ist
unbedingt darauf zu achten, dass
die Laterne in der gezeichneten
Lage montiert wird.
A
4
Federbereich
Stellkraft mit Feder
(bar)
0,2 - 0,5
0,6 - 0,9
Achtung:
Temperaturgrenzen der Schläuche berücksichtigen.
Stellkraft (N) bei Stelldruck (bar)
(N)
1,2
320
1120
960
480
90° Max.
111 6138 050 D
1,4
1,6
1440
1760
800
1120
O.K.
