Elektrischer Anschluss - Durr Dental VistaScan Mini View 2.0 Montage- Und Gebrauchsanweisungen

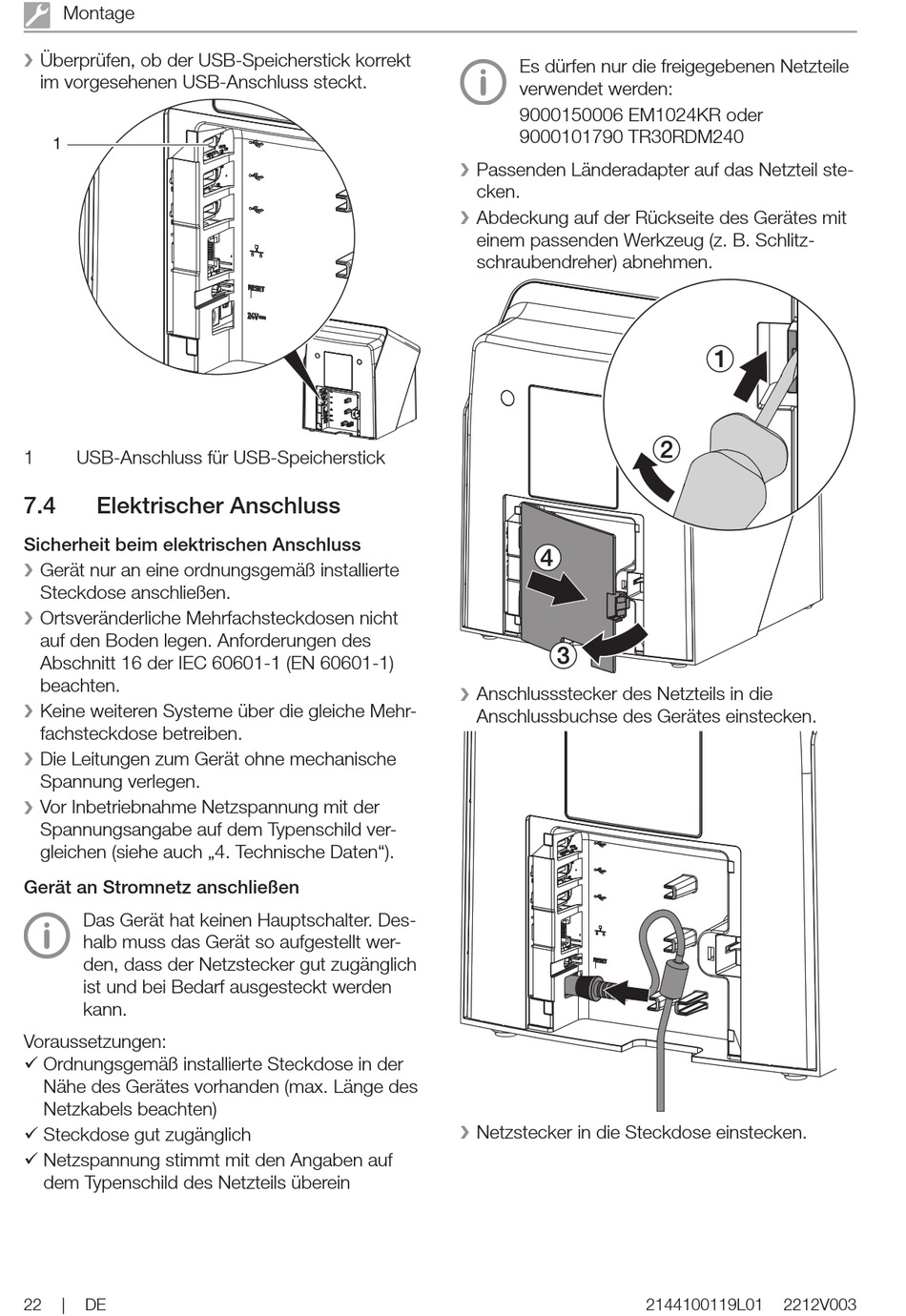

Montage
Überprüfen, ob der USB-Speicherstick korrekt
❯
im vorgesehenen USB-Anschluss steckt.
1
1 USB-Anschluss für USB-Speicherstick
7.4

Elektrischer Anschluss

Sicherheit beim elektrischen Anschluss
Gerät nur an eine ordnungsgemäß installierte
❯
Steckdose anschließen.
Ortsveränderliche Mehrfachsteckdosen nicht
❯
auf den Boden legen. Anforderungen des
Abschnitt 16 der IEC 60601-1 (EN 60601-1)
beachten.
Keine weiteren Systeme über die gleiche Mehr-
❯
fachsteckdose betreiben.
Die Leitungen zum Gerät ohne mechanische
❯
Spannung verlegen.
Vor Inbetriebnahme Netzspannung mit der
❯
Spannungsangabe auf dem Typenschild ver-
gleichen (siehe auch „4. Technische Daten").
Gerät an Stromnetz anschließen
Das Gerät hat keinen Hauptschalter. Des-
halb muss das Gerät so aufgestellt wer-
den, dass der Netzstecker gut zugänglich
ist und bei Bedarf ausgesteckt werden
kann.
Voraussetzungen:
ü Ordnungsgemäß installierte Steckdose in der
Nähe des Gerätes vorhanden (max. Länge des
Netzkabels beachten)
ü Steckdose gut zugänglich
ü Netzspannung stimmt mit den Angaben auf
dem Typenschild des Netzteils überein
22 | DE
Es dürfen nur die freigegebenen Netzteile
verwendet werden:
9000150006 EM1024KR oder
9000101790 TR30RDM240
Passenden Länderadapter auf das Netzteil ste-
❯
cken.
Abdeckung auf der Rückseite des Gerätes mit
❯
einem passenden Werkzeug (z. B. Schlitz-
schraubendreher) abnehmen.
Anschlussstecker des Netzteils in die
❯
Anschlussbuchse des Gerätes einstecken.
Netzstecker in die Steckdose einstecken.
❯
2144100119L01 2212V003
