PROline Promag 50/53 P
Elektrischer Anschluss
Messeinheit
(Bus-Kommunikation)
Endress+Hauser
A
b
g
a
B
b
g
a
a
g
b

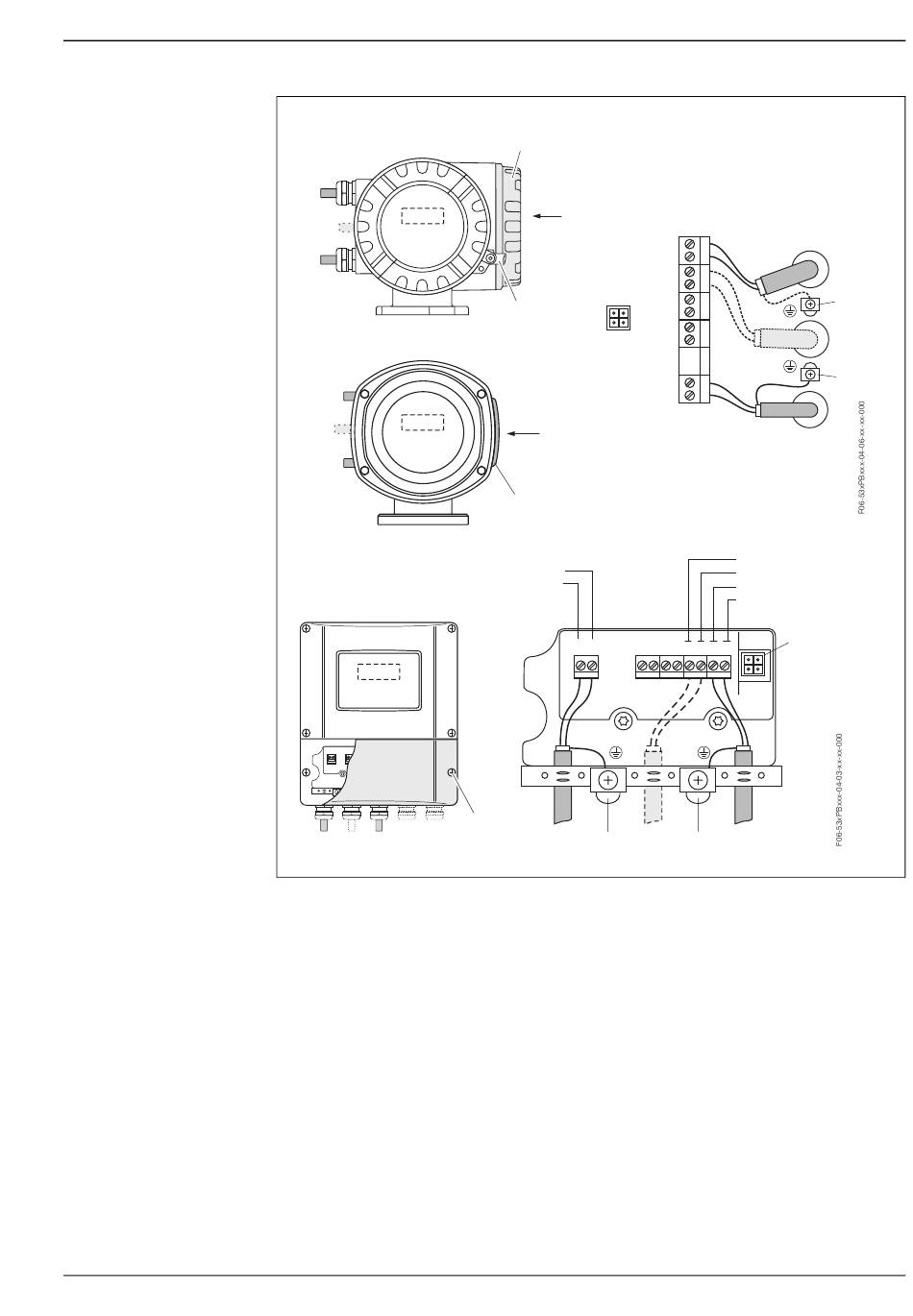

Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
Oben: Feldgehäuse (Ansicht A)
Edelstahlfeldgehäuse (Ansicht B)
Unten: Wandaufbaugehäuse
a
Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC,16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
b
Feldbuskabel:
Klemme Nr. 26: DP (B) / PA (+) / FF (+) (mit Verpolungsschutz)
Klemme Nr. 27: DP (A) / PA (–) / FF (–) (mit Verpolungsschutz)
DP (A) = RxD/TxD-N; DP (B) = RxD/TxD-P
c
Erdungsklemme für Schutzleiter
d
Erdungsklemme für Feldbuskabel
e
Servicestecker für den Anschluss des Serviceinterface FXA 193 (FieldCheck, FieldTool)
f
Anschlussklemmenraumdeckel
g
Kabel für externe Terminierung (nur für PROFIBUS):
Klemme Nr. 24: +5 V
Klemme Nr. 25: DGND
h
Sicherungskralle
f
DP(A) / PA(-)
DP(B) / PA(+)
(DGND)
(+5 V)
h
e
N (L-)
L1 (L+)
f
N (L–)
L1 (L+)
1 2
20 21
f
a
c
g
27
26
25
24
23
22
21
20
2
1
(+5 V)
(DGND)
DP (B) / PA (+)
DP (A) / PA (–)
e
24 25 26 27
22 23
d
b
2
b
d
g
c
a
7
