Messprinzip
Messeinrichtung
2

Arbeitsweise und Systemaufbau

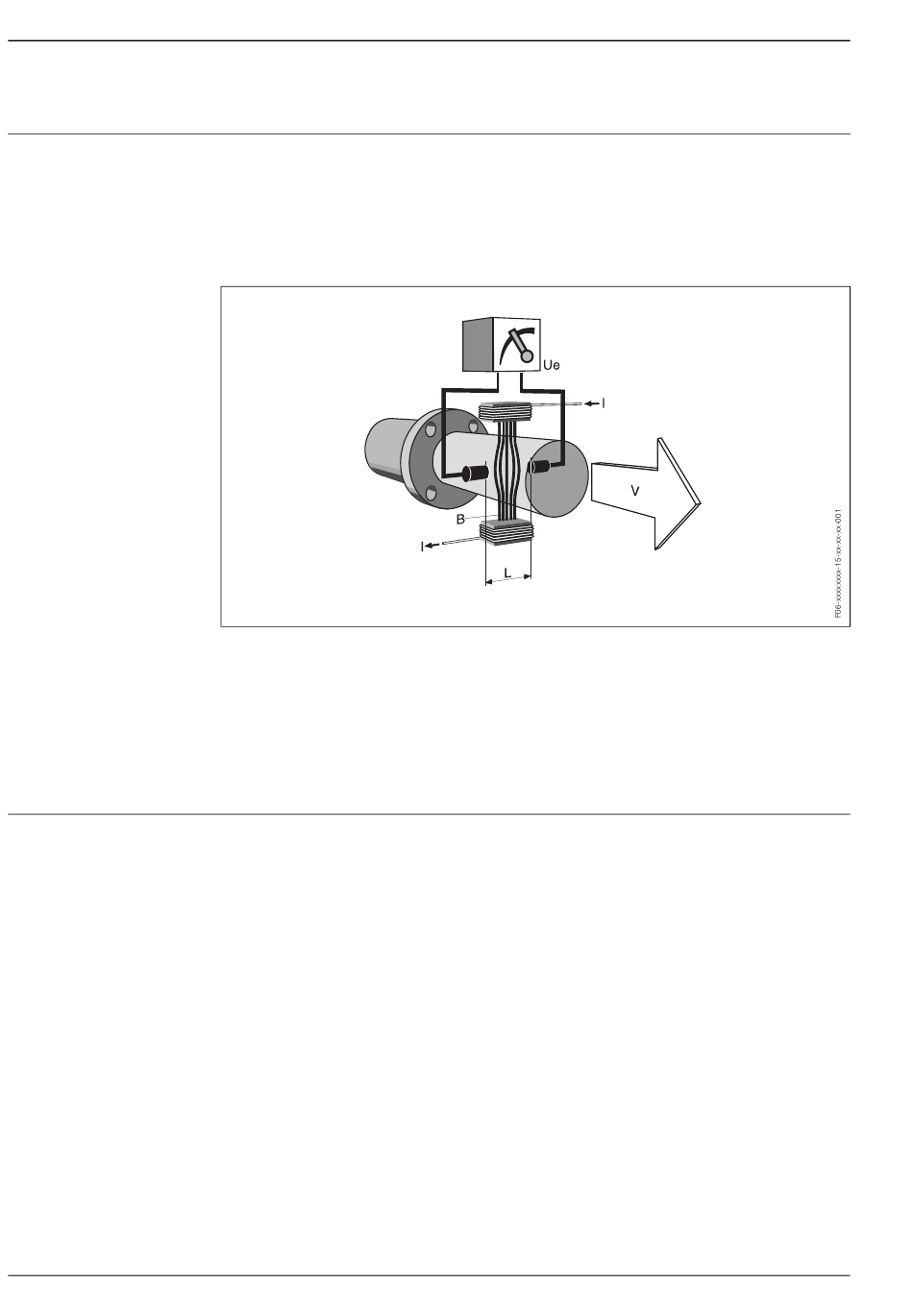

Gemäß dem Faraday'schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld
bewegt, eine Spannung induziert.
Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Lei-
ter. Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird
über zwei Messelektroden dem Messverstärker zugeführt. Über den Rohrquerschnitt wird das
Durchflussvolumen errechnet. Das magnetische Gleichfeld wird durch einen geschalteten
Gleichstrom wechselnder Polarität erzeugt.
Ue = B · L · v
Q = A · v
Ue = induzierte Spannung
B = magnetische Induktion (Magnetfeld)
L = Elektrodenabstand
v = Durchflussgeschwindigkeit
Q = Volumendurchfluss
A = Rohrleitungsquerschnitt
I = Stromstärke
Die Messeinrichtung besteht aus Messumformer und Messaufnehmer.
Zwei Ausführungen sind verfügbar:
• Kompaktausführung: Messumformer/Messaufnehmer bilden eine mechanische Einheit.
• Getrenntausführung: Messumformer/Messaufnehmer werden räumlich getrennt montiert.
Messumformer:
• Promag 50 (Tastenbedienung, zweizeilige Anzeige)
• Promag 53 ("Touch Control"-Bedienung ohne Öffnen des Gehäuses, vierzeilige Anzeige)
Messaufnehmer:
• Promag P (DN 15...600)
PROline Promag 50/53 P
Endress+Hauser
