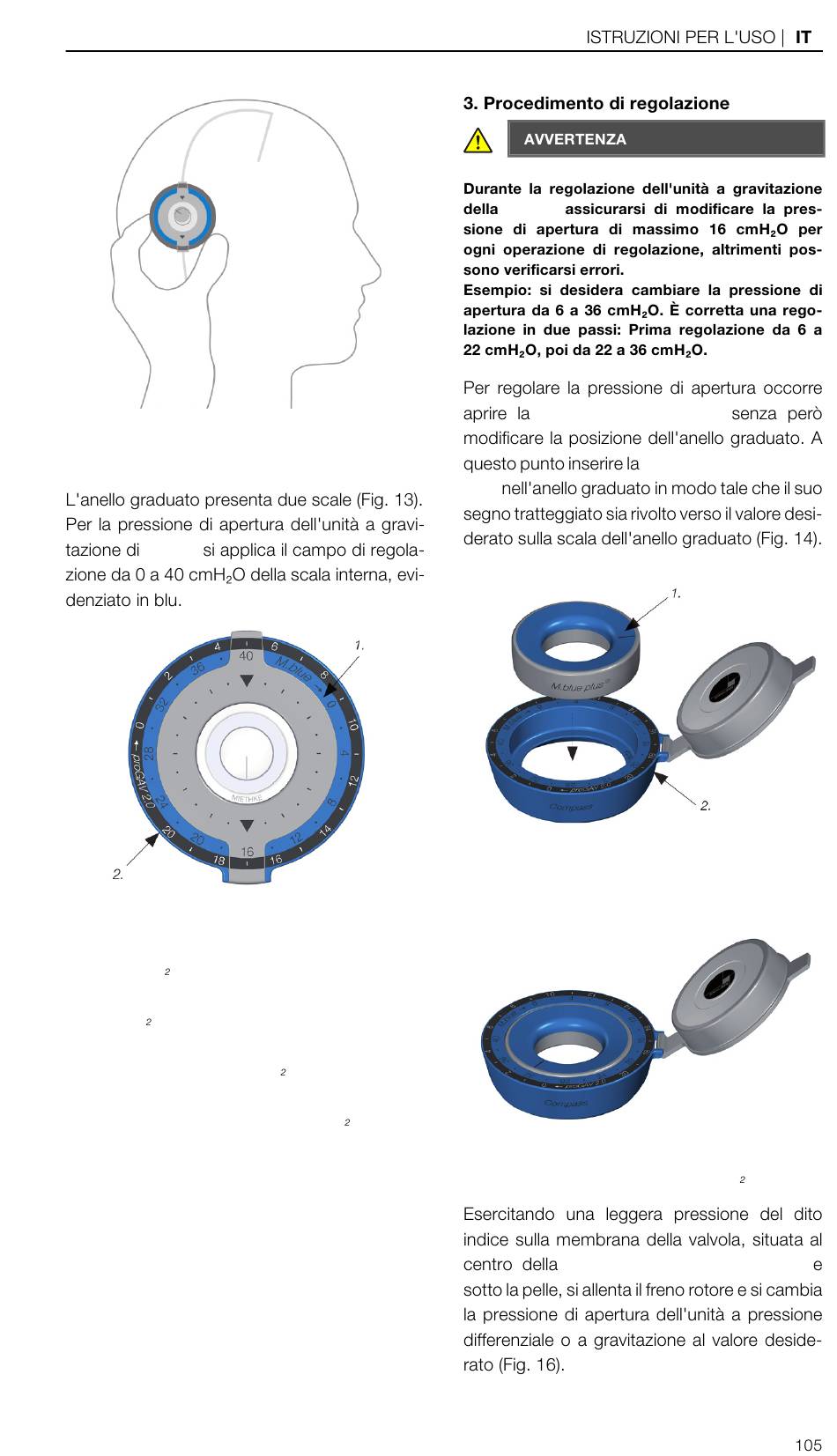

Fig. 12: Determinazione del livello di pressione con la
M.blue plus Compass
M.blue
Fig. 13: Anello graduato della M.blue plus Compass
1. Interno: scala dell'unità a gravitazione della M.blue
da 0 a 40 cmH O (nell'illustrazione di esempio la pres-
sione di apertura dell'unità a gravitazione della M.blue
è di 16 cmH O)
2. Esterno: scala dell'unità a pressione differenziale
della proGAV 2.0 da 0 a 20 cmH O (nell'illustrazione di
esempio la pressione di apertura dell'unità a pressione
differenziale della proGAV 2.0 è di 17 cmH O)
M.blue
M.blue plus Compass
Ring
Fig. 14: Inserimento dell'Adjustment Ring
1. Adjustment Ring, 2. anello graduato
Fig. 15: regolazione dell'unità a gravitazione della
M.blue, nell'esempio illustrato, su 32 cmH O.
M.blue plus Adjustment Ring
M.blue plus Adjustment
