M.blue
®
XABO
®

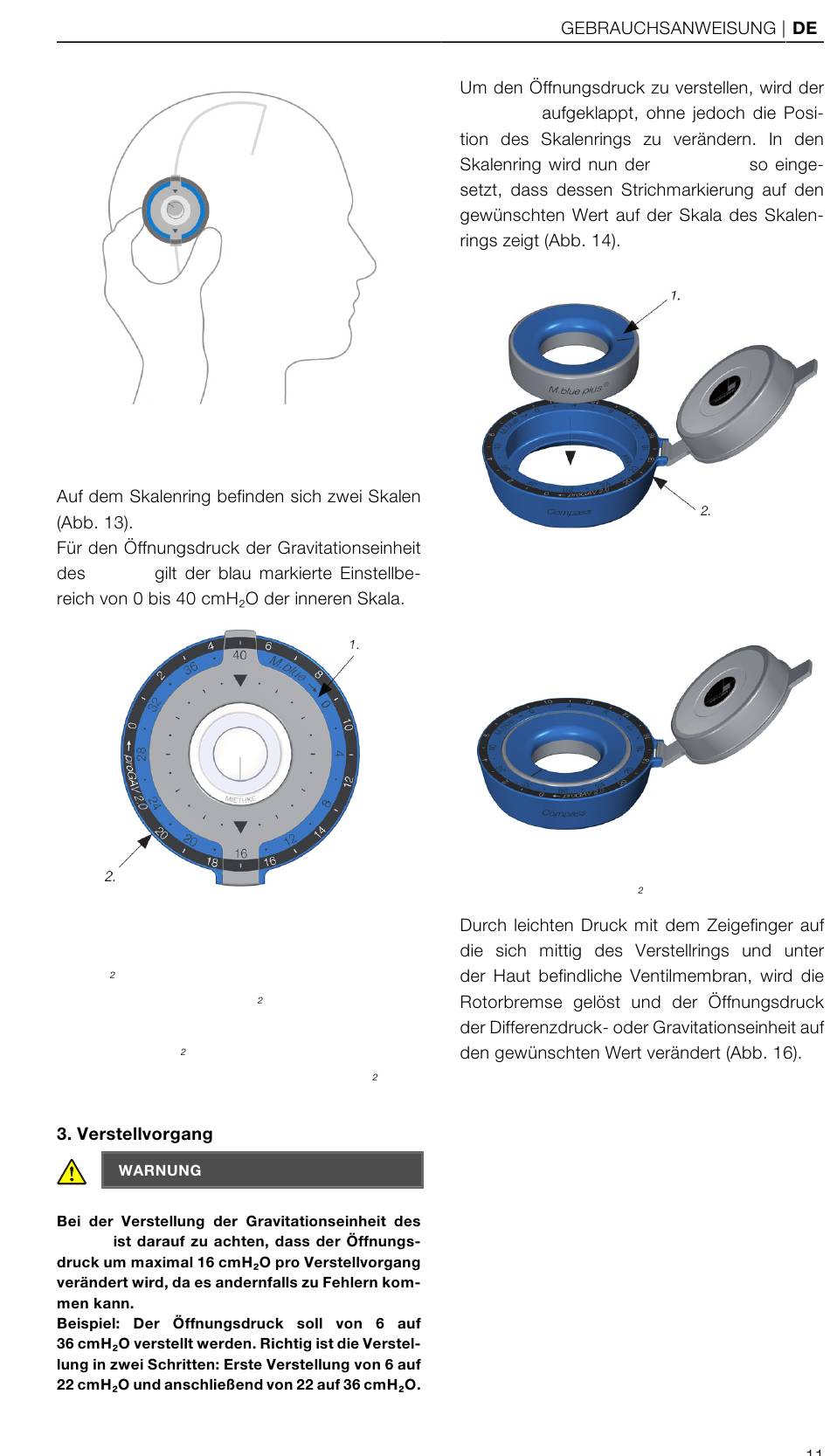

Abb. 12: Ermitteln der Druckstufe mit dem M.blue plus
Kompass
M.blue
Abb. 13: Skalenring des M.blue plus Kompass
1. Innen: Skala der M.blue Gravitationseinheit von 0 bis
40 cmH O (Öffnungsdruck der M.blue Gravitationsein-
heit ist im Bildbeispiel 16 cmH O)
2. Außen: Skala der proGAV 2.0 Differenzdruckeinheit
von 0 bis 20 cmH O (Öffnungsdruck der proGAV 2.0
Differenzdruckeinheit ist im Bildbeispiel 17 cmH O)
M.blue
Kompass
Abb. 14: Einsetzen des Verstellrings
1. Verstellring, 2. Skalenring
Abb. 15: Einstellung der Gravitationseinheit des M.blue
im Bildbeispiel auf 32 cmH O.
Verstellring
