9 - ANSCHLUSS DER ELEKTRIK
WICHTIGER HINWEIS: BÜRSTENLOSER MOTOR
Beim elektrischen Anschluss der CIAT-Komfortgeräte ist die grundlegende Norm IEC 60364 (Errichten von
Niederspannungsanlagen) zu beachten. Bei allen von uns hergestellten Komfortgeräten entspricht der Fehlerstrom
den Anforderungen der Norm IEC 60335-2-40 (Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche
Zwecke):
■ Komplettes Komfortgerät (mit elektrischen Widerständen) mit einem Mehrstufenmotor: Max. Fehlerstrom = 2
mA.
■ Komplettes Komfortgerät (mit elektrischen Widerständen) mit einem
HEE-Motor (bürstenlose Technologie): Max. Fehlerstrom = 3,5 mA.
Elektromagnetische Verträglichkeit entsprechend der Norm 61000-6-3 EN 550141-1, Klasse Kleingeräte,
und Störfestigkeit 61000-6-1 (Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe).
Die Konformität mit den oben genannten Normen ist keinesfalls eine Gewähr für die Konformität
der Gesamtinstallation (zahlreiche andere Faktoren, die nicht vom Gerät abhängen, können zum
Tragen kommen).
Deshalb liegt es in der Verantwortung des Installateurs, sich an die üblichen Empfehlungen zu halten, um diese
Konformität zu gewährleisten.
Elektrische Absicherung
Für die Sicherheit der Benutzer ist eine Erdung zwingend erforderlich.
Die Installation muss eine Schutzvorrichtung gegen Erdungsfehler haben.
Zwischen der Netzstromversorgung und dem 230 VAC-Stromnetz muss eine leicht zugängliche Trennvorrichtung
vorgesehen werden. Der Trennvorrichtung muss gemäß den Installationsregeln beide Phasen (Phase und
Neutralleiter) gleichzeitig trennen und einen Trennabstand von mindestens 3 mm aufweisen.
Für das Versorgungskabel muss folgender Typ gewählt werden: 3-adrig (blau, braun, gelb/grün), Typ und
Querschnitte entsprechend den von der anwendbaren EN- oder IEC-Norm vorgegebenen technischen Eigenschaften.
Die maximale Stromaufnahme kann dem Auswahlblatt oder dem Typenschild entnommen werden. Das Kabel muss
durch die runde Öffnung des Schaltkastens mit einer Kabelverschraubung eingeführt werden und mit einer eigenen
Kabelzugsicherung ausgerüstet werden.
Der maximale Durchmesser beträgt 12 mm. Die Verschraubung muss langsam und mit nicht mehr als 0,8 Nm
festgezogen werden.
Anschluss

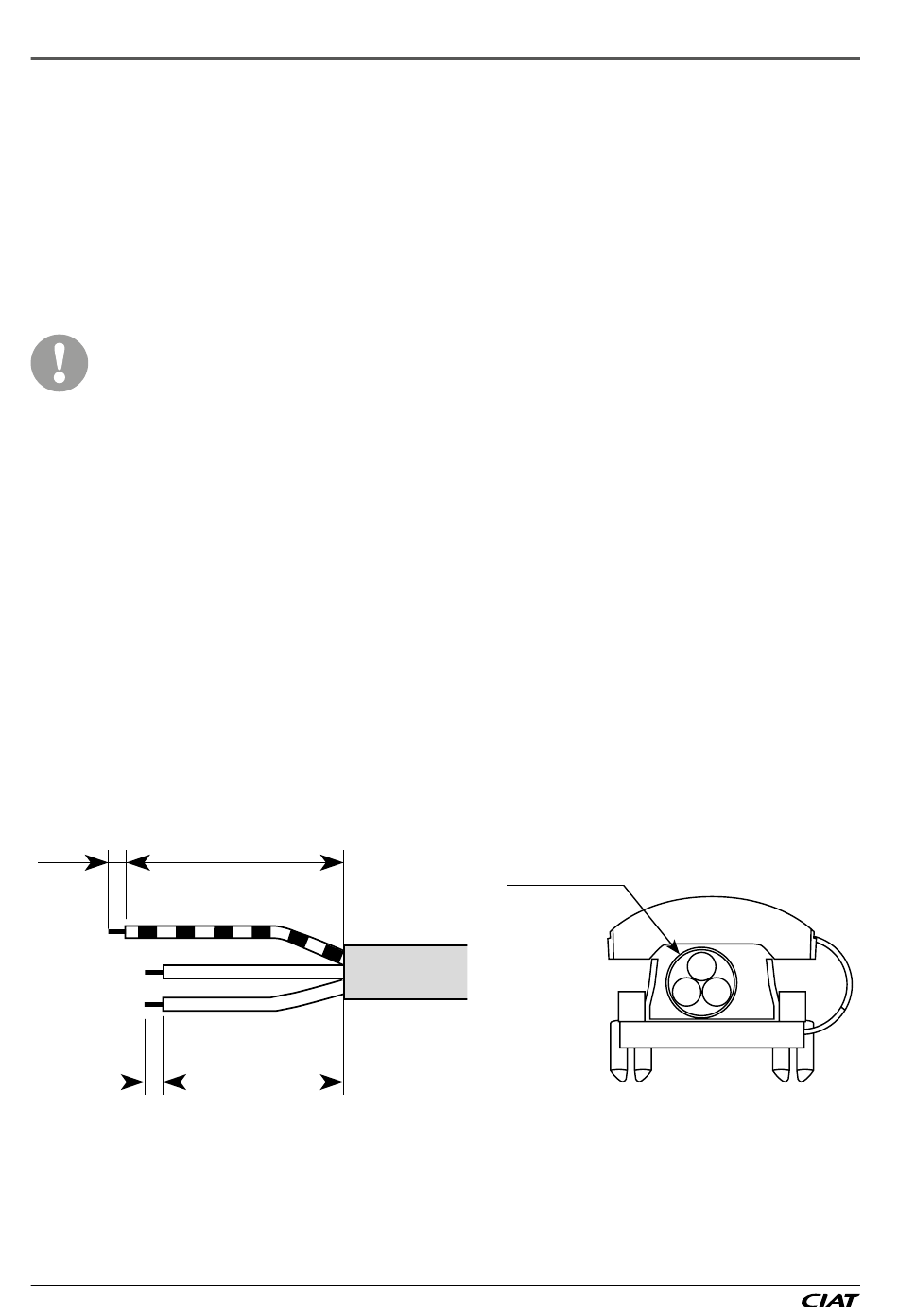

Die elektrischen Anschlüsse müssen gemäß der nachstehenden Skizze ausgeführt werden und die Kabel mit
speziellen Kabeldurchführungen fixiert werden.
10
10
MAJOR LINE
TM
120
100
Ø 12 maxi
DE-26
Leistungskabel
