Markise Einhängen; Neigung Einstellen - Lewens Family Compact Montageanleitung

Achtung! Der elektrische Anschluss muss von
einem zugelassenen Fachmann VDE-gerecht
durchgeführt werden. Elektrische Leitungen
gemäß dem beiliegenden Schaltplan anschlie-
ßen.

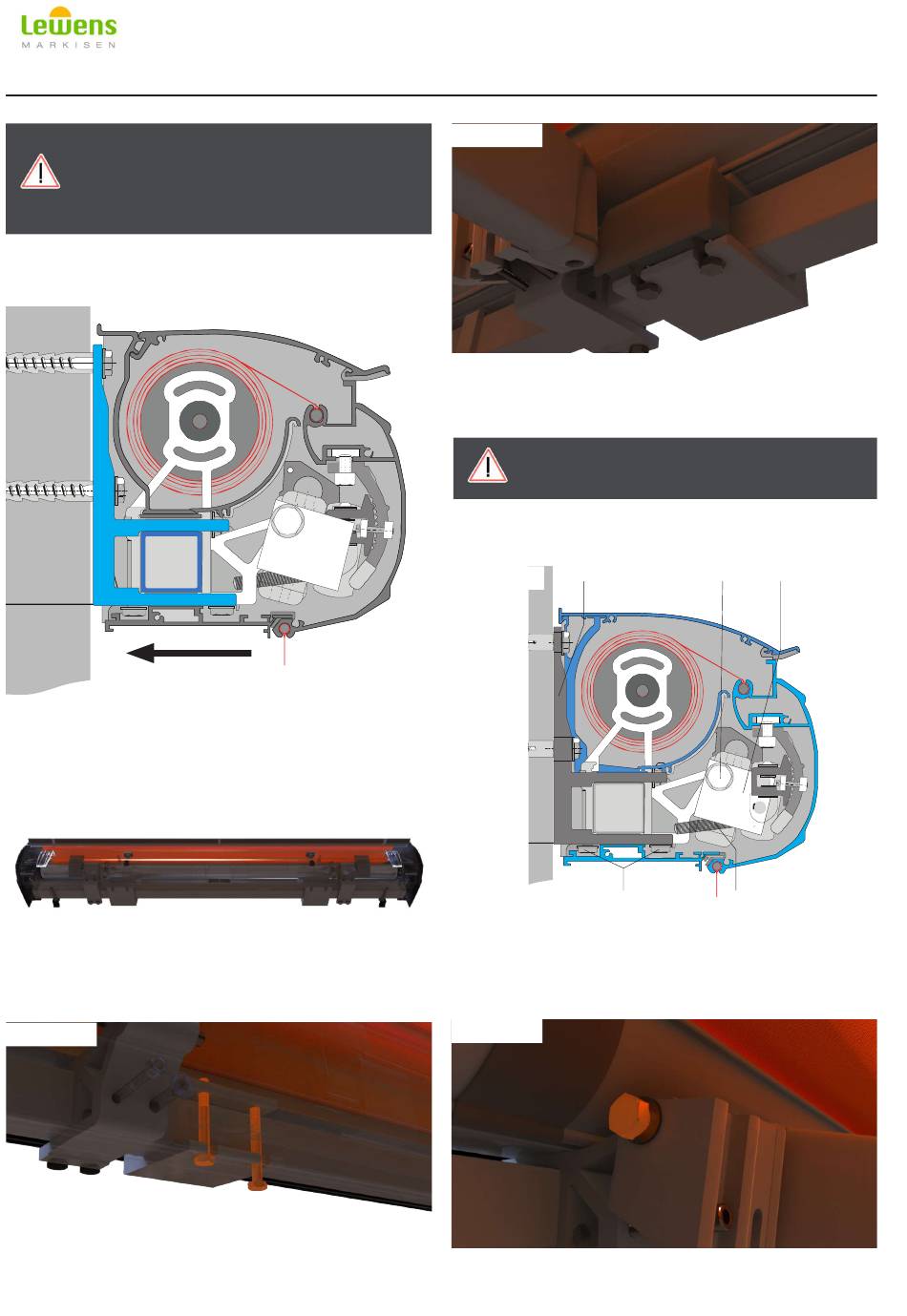

3.4. Markise einhängen
Abb. 8.
Heben Sie die Markise in das Konsolenmaul und drücken
Sie sie ganz an die Konsole.
Abb. 9.
Richten Sie die Markise mittig aus.
Abb. 10.
Schrauben Sie die Sechskantschrauben SW13 (Abb.1+2 Pos.9)
mit U-Scheiben mittels eines Ring- / Maulschlüssels fest.
Abb. 11.
Bringen Sie die Abdeckkappen der Konsolen an.

3.5. Neigung einstellen

Achtung! Die Arme stehen unter hoher Feder-
spannung, Verletzungsgefahr!
An beiden Seiten der Markise sind folgende Arbeiten
auszuführen:
Abb. 12.
11
Fahren Sie die Markise aus.
Das Heben und Senken des Ausfallpro昀椀ls und die Nei-
gungseinstellung erfolgt am Armhalter.
Abb. 13.
Lösen Sie erst die Klemmschraube (Abb.12 Pos.1) des
Armhalters.
6
1 2
9 3
