3.3. Kabeldurchführung für elektrische Zulei-
tung bohren
Bohren Sie eine ca. 10 mm Bohrung für die elektrische
Zuleitung an der Seite durch die Wand, an der bei der
Markise das Elektrokabel austritt.
Achtung! Die Zuleitung für den Motorantrieb
ist VDE-gerecht vorzubereiten!
3.4. Wanddurchführung für Innenbetrieb bohren
Nur bei Innenbedienung
Bohren Sie eine ca. 10 mm Bohrung für Gelenklager an
der Seite durch die Wand, an der bei der Markise die
Bedienung vorgesehen ist.
3.5. Markise einhängen

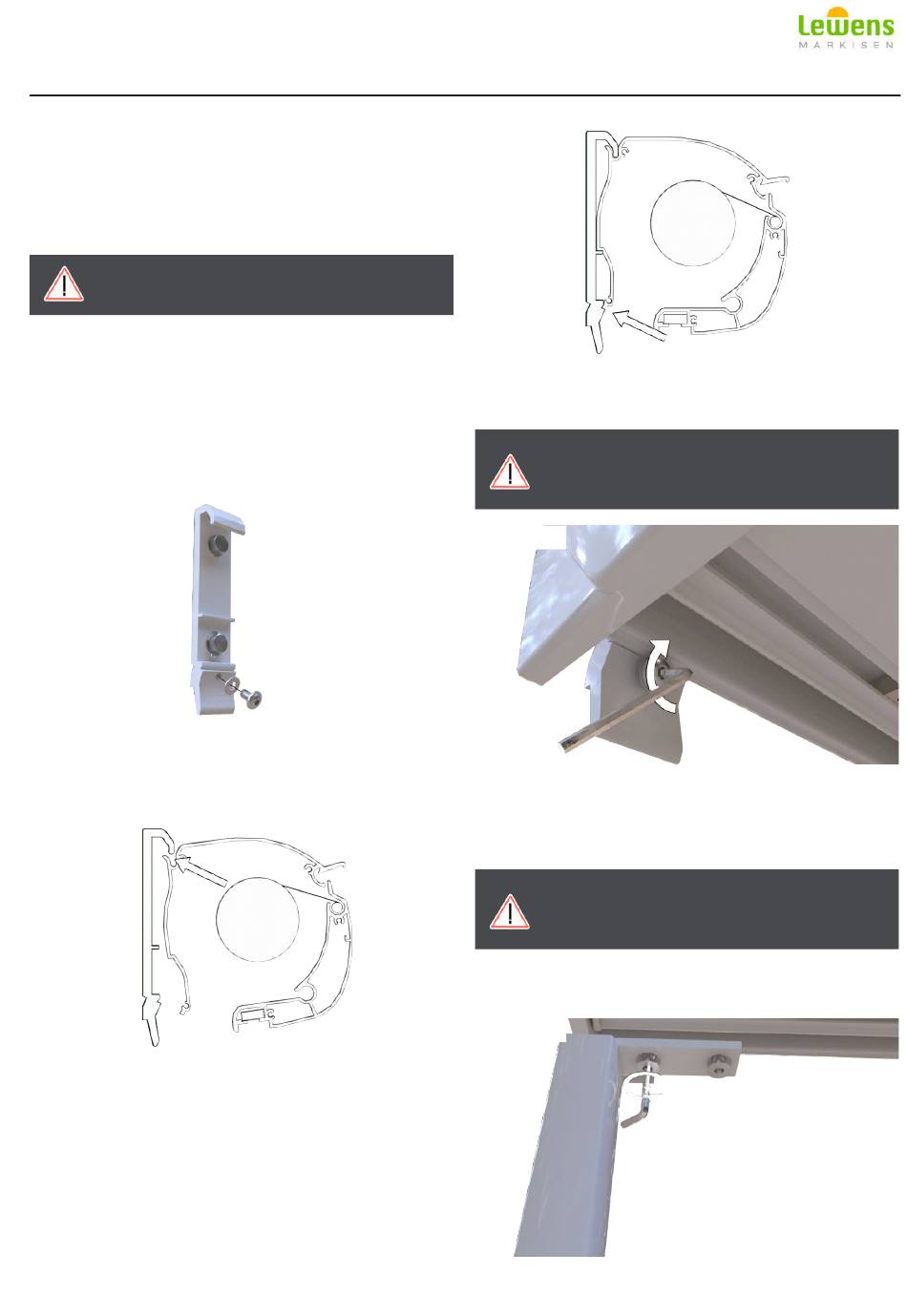

Abb. 5.
Je Konsole eine Sicherungsschraube M6x10 mit U-Schei-
be in des Gewinde der Konsole einschrauben
.
hungen je Schraube)
Abb. 6.
Heben Sie die Markise hinter den oberen Haken der Kon-
solen.
(Nur bei Motorantrieb)
(nur zwei Umdre-
Abb. 7.
Drücken Sie sie ganz an die Konsole und lassen sie dabei
auf die untere Nase rutschen.
Achtung! Die Markise muss solange festgehal-
ten werden, bis die Sicherungsschrauben der
Konsolen angezogen sind.
Abb. 8.
Sicherungsschrauben der Konsolen unter Zuhilfenahme
eines Innensechskantschlüssels festschrauben.

3.6. Fallarme montieren

Achtung! Nach der Montage stehen die Arme
unter hoher Federspannung, Verletzungsge-
fahr!
An beiden Seiten der Markise sind folgende Arbeiten
auszuführen:
Abb. 9.
Die vormontierten Innensechskantschrauben für die
Befestigung der Fallarme am Ausfallprofil entfernen.
5
