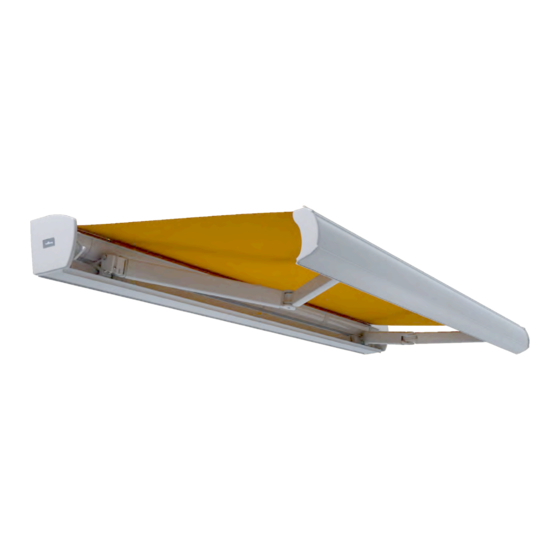

Lewens Family Compact Montageanleitung
Vorschau ausblenden
Andere Handbücher für Family Compact:
- Reparaturanleitung (5 Seiten) ,
- Reparaturanleitung (4 Seiten) ,
- Reparaturanleitung (3 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lewens Family Compact
Inhaltszusammenfassung für Lewens Family Compact
- Seite 1 Montageanleitung F a m i l y Compact Rolladen O. & M. Schröder OHG Friederikastraße 12 44789 Bochum Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de Art.-Nr.: 1000451...
-
Seite 2: Inhaltsverzeichnis
Wichtige Sicherheitsanweisung! Für die Sicherheit von Personen ist es wichtig, diese Anweisung vor der Montage zu lesen und zu befolgen. Die Montageanleitung ist aufzubewahren und muss bei eventuellem Verkauf der Markise an den neuen Besit- zer weitergereicht werden. Inhalt Allgemeines ............................... 3 1.1. -
Seite 3: Allgemeines
Die Komponenten dieser Markise entsprechen den z.Z. geltenden Anforderungen und Regeln der Technik. Montageschritte Änderungen an der Konstruktion sind nur mit Zustim- mung der Lewens Sonnenschutz Systeme GmbH & Co. Um eine reibungslose Funktion der Markise KG erlaubt. sicherzustellen ist es unbedingt erforderlich die horizontalen und diagonalen Maße genau... -
Seite 4: Anzeichnen Und Befestigen Der Konsolen
3.2. Anzeichnen und Befestigen der Konsolen Vor Beginn der Montage ist zu prüfen, ob die bei der Bestellung gemachten Angaben über den Untergrund Tabelle 1. zur Befestigung mit dem tatsächlich vorgefundenen Konsolenanzahl für: Befestigungsuntergrund übereinstimmen. Sollten hier- Wandmontage Beton B25 C20/25 (Dübel: FAZ ll M12) bei Abweichungen festgestellt werden, welche eine Markisenbreite sichere Befestigung beeinträchtigen, so darf die Mon-... -
Seite 5: Wanddurchführung Für Kabel Bohren
Abb. 5. Abb. 6. 18,0 18,0 18,0 18,0 rmhalter 18,0 18,0 18,0 18,0 30,0 30,0 30,0 Zeichnen Sie die Konsolenposition an und bohren Sie entsprechend. Abb. 7. 30,0 30,0 30,0 30,0 18,0 18,0 18,0 18,0 30,0 30,0 Die Konsolen müssen in Lot und Waage 昀氀uchtend sein. Jede Konsole ist mit den entsprechenden Befestigungsmitteln zu montieren (Beachten 30,0 30,0... -
Seite 6: Markise Einhängen
Abb. 11. Achtung! Der elektrische Anschluss muss von einem zugelassenen Fachmann VDE-gerecht durchgeführt werden. Elektrische Leitungen gemäß dem beiliegenden Schaltplan anschlie- ßen. 3.4. Markise einhängen Abb. 8. Bringen Sie die Abdeckkappen der Konsolen an. 3.5. Neigung einstellen Achtung! Die Arme stehen unter hoher Feder- spannung, Verletzungsgefahr! An beiden Seiten der Markise sind folgende Arbeiten auszuführen:... - Seite 7 Abb. 14. Abb. 17. Lösen Sie die Hochschlagschraube (Abb.12 Pos.3). Drehen Sie die Schraube gegen den Uhrzeigersinn, die Armstellung nach OBEN zu verändern. Abb. 15. Abb. 18. Dann können Sie an der Schraube mittels des Innen- sechskantschlüssels (Gr. 8) die Neigung einstellen. Prüfen Sie mit einer Wasserwaage den waagerechten Sitz des Ausfallpro昀椀ls.
-
Seite 8: Bodenpro昀椀L Montieren
3.7. Bodenpro昀椀l montieren Abb. 23. Abb. 20. Lösen Sie die Innensechskantschraube (Abb.22 Pos.3.1) an jedem Ausfallpro昀椀lhalter. Setzen Sie das Bodenpro昀椀l (Abb.22 Pos.K) schräg am hin- tersten Haken der Bodenklammer an und schwenken es Spreizen Sie den Klemmbügel (Abb.22 Pos.3.2) leicht auf. hoch. Abb. 21. Achtung! Innensechskantschraube nicht ganz herausdrehen! Die Einstellung sollte an beiden Ausfallpro昀椀lhaltern gleichmäßig erfolgen. -
Seite 9: Gehäusekappen Anbringen
3.7. 3.8. Elektroinstallation ausführen Gehäusekappen anbringen (Nur bei Motorantrieb) Abb. 25. Achtung! Der elektrische Anschluss muss von einem zugelassenen Fachmann VDE-gerecht durchgeführt werden. Elektrische Leitungen gemäß beiliegendem Schaltplan anschließen. Die Markise darf nur angeschlossen werden, wenn die Angaben auf dem Typenschild mit denen der Stromquelle übereinstimmen. Das Typenschild be昀椀ndet sich auf der rechten Seite des Gehäuses. -
Seite 10: Reparatur Der Anlage
Reparaturarbeiten dürfen nur von einem Fachbetrieb Übergabeprotokoll ist vom Nutzer und Fachhändler durchgeführt werden. Es dürfen nur Ersatzteile der gegenzuzeichnen. Lewens Sonnenschutz GmbH eingesetzt werden. Bei unvollständigen oder nicht ausgefüllten Protokollen 4.1. Austausch des Antriebes wird die Markise in die Windwiderstandsklasse 0 einge- Um eine Reparatur an einem defekten Antrieb vorneh- stuft. - Seite 11 Explosionsdarstellung Family Compact Halbkassette 25.1 12.2 40 41 25.1 2 1 27 32 26 32 26.1 31.1 Explosionsdarstellung Family Compact Kassette 12.2 25.1 11 11.1 2 1 27 32 26 32 26.1 31.1...
- Seite 12 Rolladen O. & M. Schröder OHG Friederikastraße 12 44789 Bochum Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de Montage Family Compact, Technische Änderungen vorbehalten. Stand 03.2021 , Rev.0001 Art.-Nr.: 1000451...
