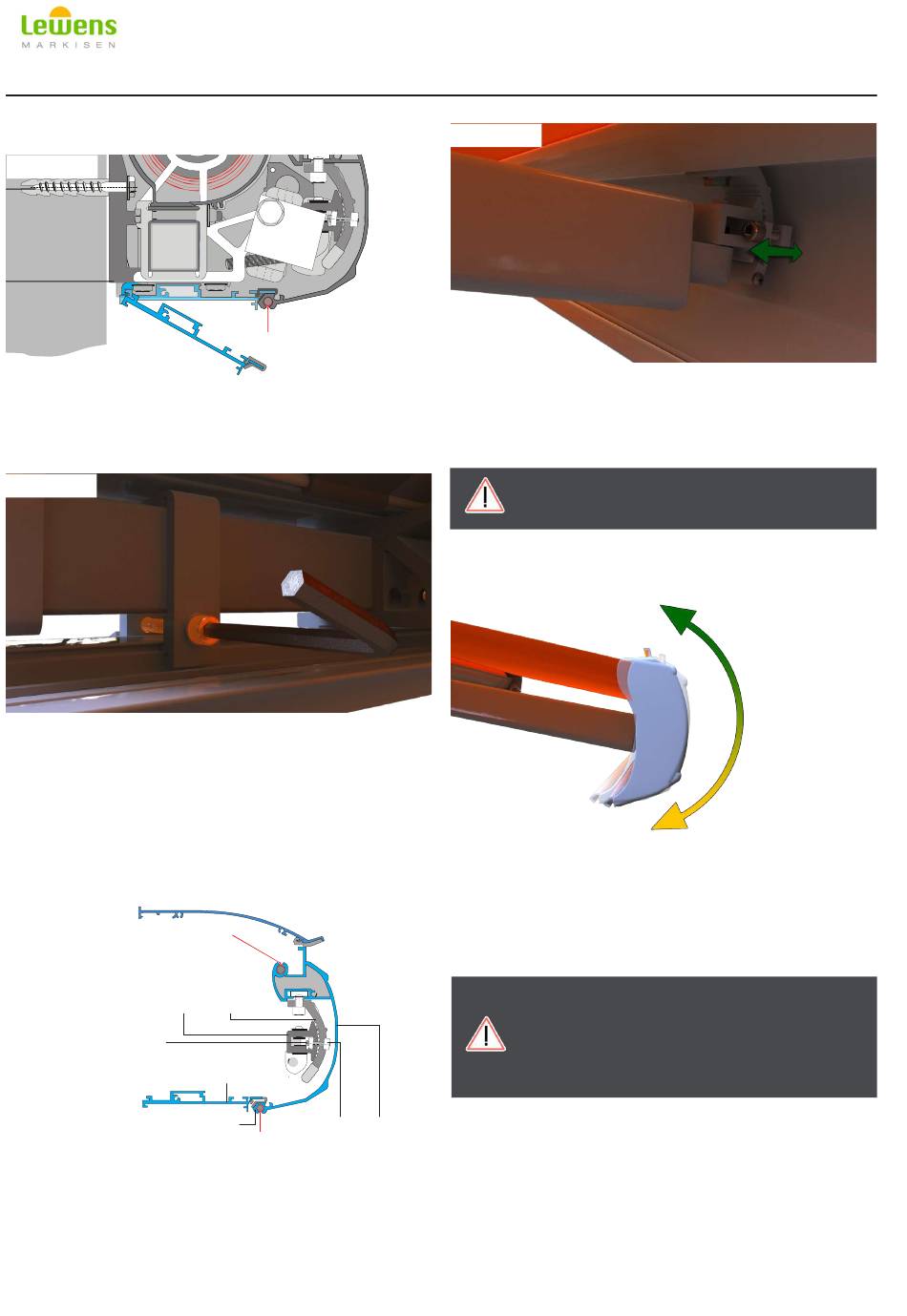

3.7. Bodenpro昀椀l montieren
Abb. 20.
Setzen Sie das Bodenpro昀椀l (Abb.22 Pos.K) schräg am hin-
tersten Haken der Bodenklammer an und schwenken es
hoch.
Abb. 21.
Ist das Bodenpro昀椀l im Bodenhalter positioniert, Ziehen
Sie die Innensechskantschrauben an.
3.6. Ausfallpro昀椀l einstellen
Wurde die Neigung der Markisenarme (wie in 3.5 beschrie-
ben) verändert, muss ggf. das Ausfallpro昀椀l (Abb.21 Pos.4)
neu eingestellt werden, um einwandfreies Schließen der
Kassette zu gewährleisten.
Abb. 22.
3.3
3.1
Fahren Sie die Markise aus und ö昀昀nen Sie die
Endlagenstellung
(siehe beigefügte Motorenbeschreibung)
das Markisentuch leicht durchhängt.
3
K
U 3.2 4
Abb. 23.
Lösen Sie die Innensechskantschraube (Abb.22 Pos.3.1) an
jedem Ausfallpro昀椀lhalter.
Spreizen Sie den Klemmbügel (Abb.22 Pos.3.2) leicht auf.
Achtung! Innensechskantschraube nicht ganz
herausdrehen!
Die Einstellung sollte an beiden Ausfallpro昀椀lhaltern
gleichmäßig erfolgen.
Abb. 24.
Verstellen Sie den Halter (Abb.22 Pos.3.3) am Bogen
(Abb.22 Pos.3) um die entsprechenden Rasterstufen.
Nach der Einstellarbeit Innensechskantschraube (Abb.22
Pos.3.1) wieder festschrauben und Endlageneinstellung
vornehmen.
Kontrollieren Sie den richtigen Sitz der Naht-
schoner bzw. der Gleitschalen am Gehäuse.
Um eine Beschädigung des Tuches zu verhin-
dern, müssen diese auf / unter den Nähten des
Tuches positioniert sein!
bis
8
