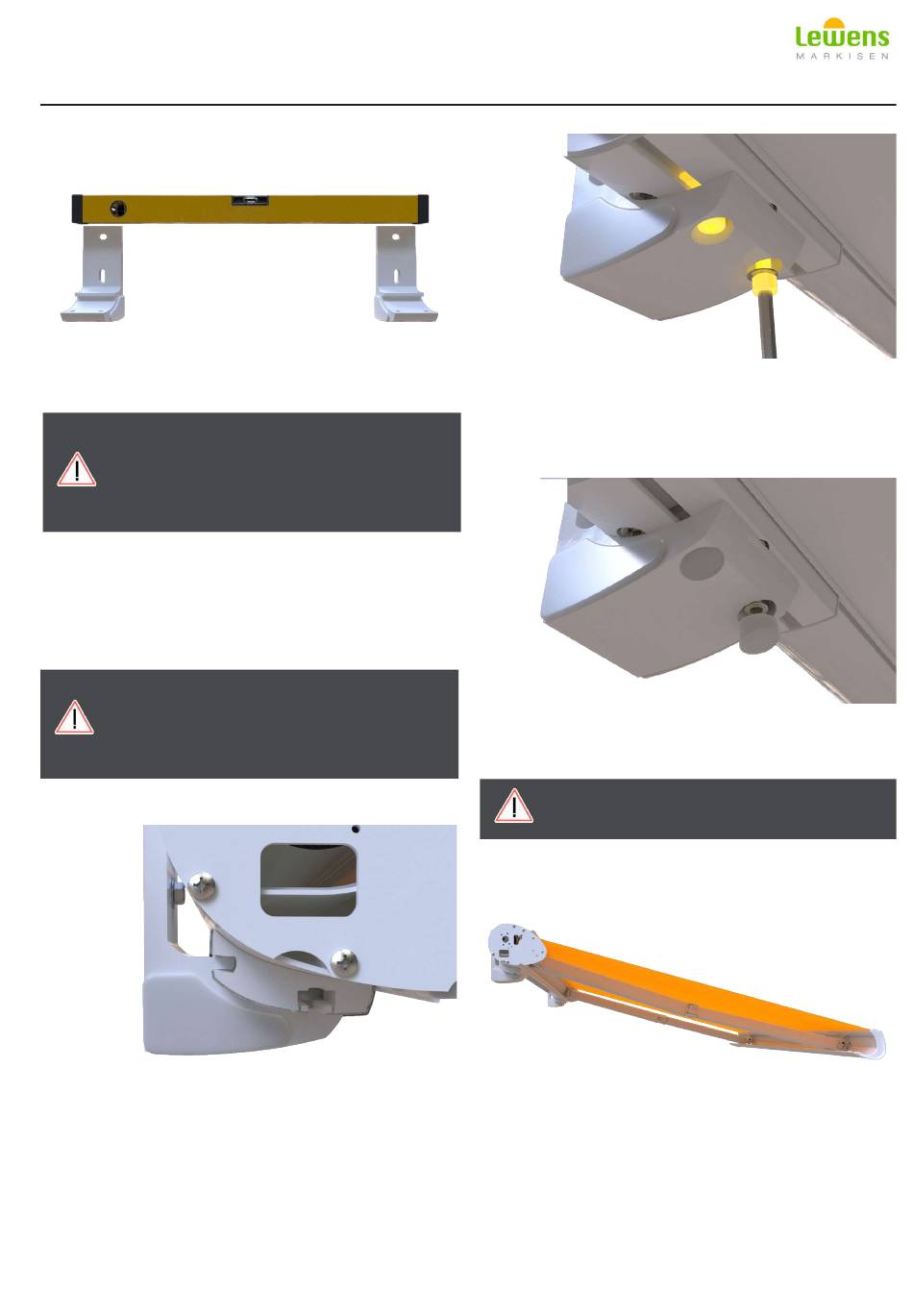

Abb. 5.
Die Konsolen müssen in Lot und Waage 昀氀uchtend sein.
Jede Konsole ist mit den entsprechenden
Befestigungsmitteln zu montieren (Beachten
Sie die Verarbeitungsrichtlinien und Auszugs-
kräfte des Dübelherstellers, sowie die Randab-
stände des Montageuntergrundes).
3.3. Wanddurchführung für Kabel bohren
(Nur bei Motorantrieb)
Ca. 10mm Bohrung für die elektrische Zuleitung an der
Seite durch die Wand bohren, an der bei der Markise das
Elektrokabel austritt.
Achtung! Der elektrische Anschluss muss von
einem zugelassenen Fachmann VDE-gerecht
durchgeführt werden. Elektrische Leitungen
gemäß dem beiliegenden Schaltplan anschlie-
ßen.
3.4. Markise einhängen
Abb. 6.
Heben Sie die Markise im Bereich der Gehäusehalter
(Abb.1 Pos.8) an die Wandbefestigung (Abb.1 Pos.11) und
drücken Sie sie ganz an.
Abb. 7.
Richten Sie die Druckplatten (Abb.1 Pos.10) für die Mar-
kisenbefestigung unterhalb der Konsolen aus und zie-
hen Sie beide Schrauben (M8x25) (Abb.1 Pos.9) mit einem
Innensechskantschlüssel (Gr.6) fest, um die Markise zu
sichern.
Abb. 8.
Bringen Sie die Abdeckkappen der Schrauben an.
3.5. Neigung einstellen
Achtung! Die Arme stehen unter hoher Feder-
spannung, Verletzungsgefahr!
An beiden Seiten der Markise sind folgende Arbeiten
auszuführen:
Abb. 9.
Fahren Sie die Markise aus.
Das Heben und Senken des Ausfallpro昀椀ls (Abb.1 Pos. 4)
erfolgt am Armhalter (Abb.1 Pos.2).
