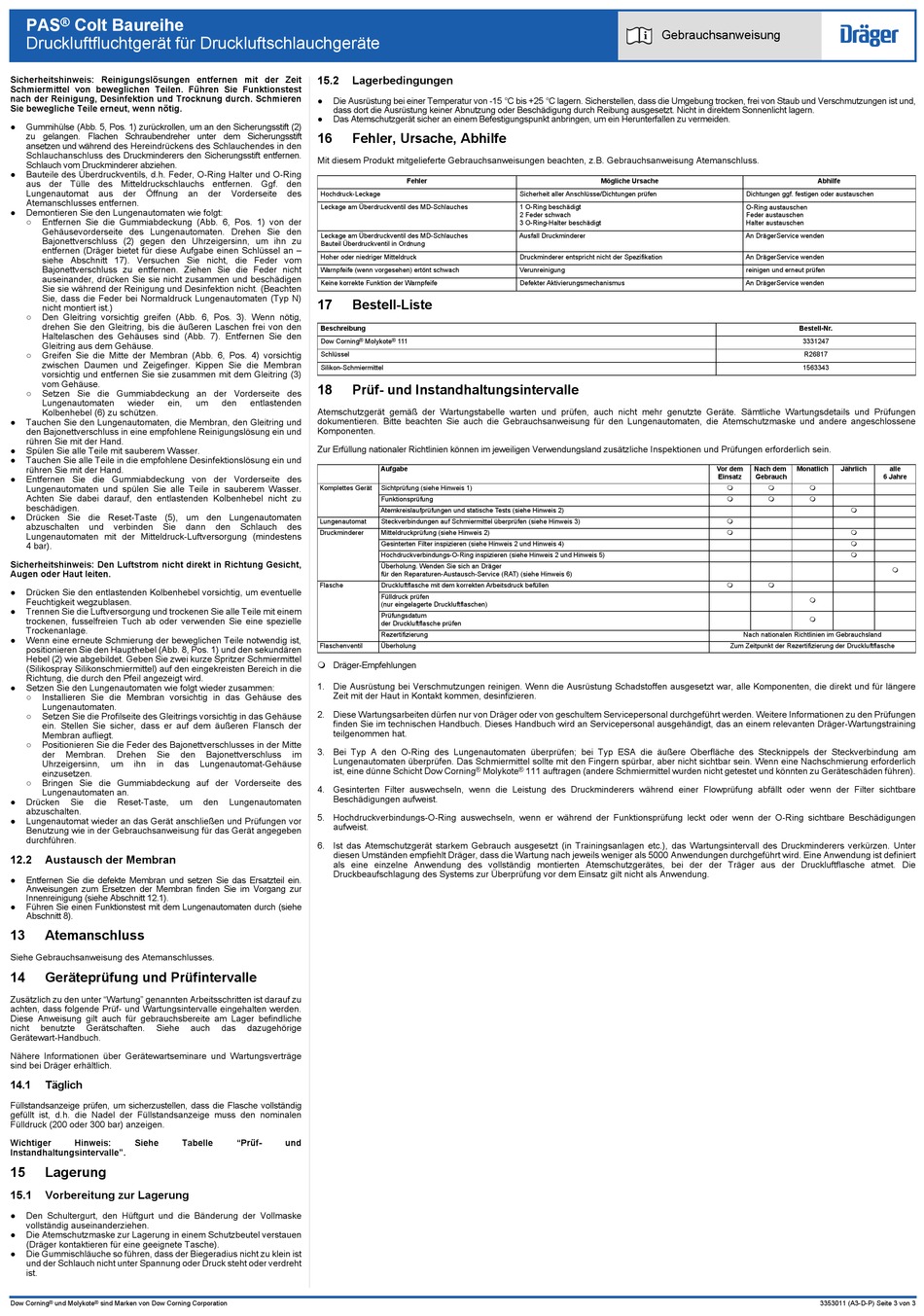

Dräger PAS Colt Serie Gebrauchsanweisung Seite 3

Druckluftfluchtgerät für druckluftschlauchgeräte

Werbung

®
PAS
Colt Baureihe
Druckluftfluchtgerät für Druckluftschlauchgeräte
Sicherheitshinweis: Reinigungslösungen entfernen mit der Zeit
Schmiermittel von beweglichen Teilen. Führen Sie Funktionstest
nach der Reinigung, Desinfektion und Trocknung durch. Schmieren
Sie bewegliche Teile erneut, wenn nötig.
Gummihülse (Abb. 5, Pos. 1) zurückrollen, um an den Sicherungsstift (2)
zu gelangen. Flachen Schraubendreher unter dem Sicherungsstift
ansetzen und während des Hereindrückens des Schlauchendes in den
Schlauchanschluss des Druckminderers den Sicherungsstift entfernen.
Schlauch vom Druckminderer abziehen.
Bauteile des Überdruckventils, d.h. Feder, O-Ring Halter und O-Ring
aus der Tülle des Mitteldruckschlauchs entfernen. Ggf. den
Lungenautomat
aus
der
Öffnung
Atemanschlusses entfernen.
Demontieren Sie den Lungenautomaten wie folgt:
Entfernen Sie die Gummiabdeckung (Abb. 6, Pos. 1) von der
Gehäusevorderseite des Lungenautomaten. Drehen Sie den
Bajonettverschluss (2) gegen den Uhrzeigersinn, um ihn zu
entfernen (Dräger bietet für diese Aufgabe einen Schlüssel an –
siehe Abschnitt 17). Versuchen Sie nicht, die Feder vom
Bajonettverschluss zu entfernen. Ziehen Sie die Feder nicht
auseinander, drücken Sie sie nicht zusammen und beschädigen
Sie sie während der Reinigung und Desinfektion nicht. (Beachten
Sie, dass die Feder bei Normaldruck Lungenautomaten (Typ N)
nicht montiert ist.)
Den Gleitring vorsichtig greifen (Abb. 6, Pos. 3). Wenn nötig,
drehen Sie den Gleitring, bis die äußeren Laschen frei von den
Haltelaschen des Gehäuses sind (Abb. 7). Entfernen Sie den
Gleitring aus dem Gehäuse.
Greifen Sie die Mitte der Membran (Abb. 6, Pos. 4) vorsichtig
zwischen Daumen und Zeigefinger. Kippen Sie die Membran
vorsichtig und entfernen Sie sie zusammen mit dem Gleitring (3)
vom Gehäuse.
Setzen Sie die Gummiabdeckung an der Vorderseite des
Lungenautomaten
wieder
ein,
Kolbenhebel (6) zu schützen.
Tauchen Sie den Lungenautomaten, die Membran, den Gleitring und
den Bajonettverschluss in eine empfohlene Reinigungslösung ein und
rühren Sie mit der Hand.
Spülen Sie alle Teile mit sauberem Wasser.
Tauchen Sie alle Teile in die empfohlene Desinfektionslösung ein und
rühren Sie mit der Hand.
Entfernen Sie die Gummiabdeckung von der Vorderseite des
Lungenautomaten und spülen Sie alle Teile in sauberem Wasser.
Achten Sie dabei darauf, den entlastenden Kolbenhebel nicht zu
beschädigen.
Drücken Sie die Reset-Taste (5), um den Lungenautomaten
abzuschalten
und
verbinden
Sie
Lungenautomaten mit der Mitteldruck-Luftversorgung (mindestens
4 bar).
Sicherheitshinweis: Den Luftstrom nicht direkt in Richtung Gesicht,
Augen oder Haut leiten.
Drücken Sie den entlastenden Kolbenhebel vorsichtig, um eventuelle
Feuchtigkeit wegzublasen.
Trennen Sie die Luftversorgung und trockenen Sie alle Teile mit einem
trockenen, fusselfreien Tuch ab oder verwenden Sie eine spezielle
Trockenanlage.
Wenn eine erneute Schmierung der beweglichen Teile notwendig ist,
positionieren Sie den Haupthebel (Abb. 8, Pos. 1) und den sekundären
Hebel (2) wie abgebildet. Geben Sie zwei kurze Spritzer Schmiermittel
(Silikospray Silikonschmiermittel) auf den eingekreisten Bereich in die
Richtung, die durch den Pfeil angezeigt wird.
Setzen Sie den Lungenautomaten wie folgt wieder zusammen:
Installieren Sie die Membran vorsichtig in das Gehäuse des
Lungenautomaten.
Setzen Sie die Profilseite des Gleitrings vorsichtig in das Gehäuse
ein. Stellen Sie sicher, dass er auf dem äußeren Flansch der
Membran aufliegt.
Positionieren Sie die Feder des Bajonettverschlusses in der Mitte
der
Membran.
Drehen
Sie
den
Uhrzeigersinn,
um
ihn
in
das
einzusetzen.
Bringen Sie die Gummiabdeckung auf der Vorderseite des
Lungenautomaten an.
Drücken
Sie
die
Reset-Taste,
um
abzuschalten.
Lungenautomat wieder an das Gerät anschließen und Prüfungen vor
Benutzung wie in der Gebrauchsanweisung für das Gerät angegeben
durchführen.
12.2
Austausch der Membran
Entfernen Sie die defekte Membran und setzen Sie das Ersatzteil ein.
Anweisungen zum Ersetzen der Membran finden Sie im Vorgang zur
Innenreinigung (siehe Abschnitt 12.1).
Führen Sie einen Funktionstest mit dem Lungenautomaten durch (siehe
Abschnitt 8).
13
Atemanschluss
Siehe Gebrauchsanweisung des Atemanschlusses.
14
Geräteprüfung und Prüfintervalle
Zusätzlich zu den unter "Wartung" genannten Arbeitsschritten ist darauf zu
achten, dass folgende Prüf- und Wartungsintervalle eingehalten werden.
Diese Anweisung gilt auch für gebrauchsbereite am Lager befindliche
nicht
benutzte
Gerätschaften.
Siehe
Gerätewart-Handbuch.
Nähere Informationen über Gerätewartseminare und Wartungsverträge
sind bei Dräger erhältlich.
14.1
Täglich
Füllstandsanzeige prüfen, um sicherzustellen, dass die Flasche vollständig
gefüllt ist, d.h. die Nadel der Füllstandsanzeige muss den nominalen
Fülldruck (200 oder 300 bar) anzeigen.
Wichtiger
Hinweis:
Siehe
Tabelle
Instandhaltungsintervalle".
15
Lagerung
15.1
Vorbereitung zur Lagerung
Den Schultergurt, den Hüftgurt und die Bänderung der Vollmaske
vollständig auseinanderziehen.
Die Atemschutzmaske zur Lagerung in einem Schutzbeutel verstauen
(Dräger kontaktieren für eine geeignete Tasche).
Die Gummischläuche so führen, dass der Biegeradius nicht zu klein ist
und der Schlauch nicht unter Spannung oder Druck steht oder verdreht
ist.
Dow Corning
®
und Molykote
®
sind Marken von Dow Corning Corporation
15.2
Lagerbedingungen
Die Ausrüstung bei einer Temperatur von -15 °C bis +25 °C lagern. Sicherstellen, dass die Umgebung trocken, frei von Staub und Verschmutzungen ist und,
dass dort die Ausrüstung keiner Abnutzung oder Beschädigung durch Reibung ausgesetzt. Nicht in direktem Sonnenlicht lagern.
Das Atemschutzgerät sicher an einem Befestigungspunkt anbringen, um ein Herunterfallen zu vermeiden.
16
Fehler, Ursache, Abhilfe
Mit diesem Produkt mitgelieferte Gebrauchsanweisungen beachten, z.B. Gebrauchsanweisung Atemanschluss.
an
der
Vorderseite
des
Hochdruck-Leckage
Leckage am Überdruckventil des MD-Schlauches
Leckage am Überdruckventil des MD-Schlauches
Bauteil Überdruckventil in Ordnung
Hoher oder niedriger Mitteldruck
Warnpfeife (wenn vorgesehen) ertönt schwach
Keine korrekte Funktion der Warnpfeife
17
Bestell-Liste
Beschreibung
Dow Corning
®
Schlüssel
Silikon-Schmiermittel
18
Prüf- und Instandhaltungsintervalle
um
den
entlastenden
Atemschutzgerät gemäß der Wartungstabelle warten und prüfen, auch nicht mehr genutzte Geräte. Sämtliche Wartungsdetails und Prüfungen
dokumentieren. Bitte beachten Sie auch die Gebrauchsanweisung für den Lungenautomaten, die Atemschutzmaske und andere angeschlossene
Komponenten.
Zur Erfüllung nationaler Richtlinien können im jeweiligen Verwendungsland zusätzliche Inspektionen und Prüfungen erforderlich sein.
Komplettes Gerät
Lungenautomat
dann
den
Schlauch
des
Druckminderer
Flasche
Flaschenventil
 Dräger-Empfehlungen
1. Die Ausrüstung bei Verschmutzungen reinigen. Wenn die Ausrüstung Schadstoffen ausgesetzt war, alle Komponenten, die direkt und für längere
Zeit mit der Haut in Kontakt kommen, desinfizieren.
2. Diese Wartungsarbeiten dürfen nur von Dräger oder von geschultem Servicepersonal durchgeführt werden. Weitere Informationen zu den Prüfungen
finden Sie im technischen Handbuch. Dieses Handbuch wird an Servicepersonal ausgehändigt, das an einem relevanten Dräger-Wartungstraining
teilgenommen hat.
3. Bei Typ A den O-Ring des Lungenautomaten überprüfen; bei Typ ESA die äußere Oberfläche des Stecknippels der Steckverbindung am
Bajonettverschluss
im
Lungenautomaten überprüfen. Das Schmiermittel sollte mit den Fingern spürbar, aber nicht sichtbar sein. Wenn eine Nachschmierung erforderlich
Lungenautomat-Gehäuse
ist, eine dünne Schicht Dow Corning
4. Gesinterten Filter auswechseln, wenn die Leistung des Druckminderers während einer Flowprüfung abfällt oder wenn der Filter sichtbare
Beschädigungen aufweist.
den
Lungenautomaten
5. Hochdruckverbindungs-O-Ring auswechseln, wenn er während der Funktionsprüfung leckt oder wenn der O-Ring sichtbare Beschädigungen
aufweist.
6. Ist das Atemschutzgerät starkem Gebrauch ausgesetzt (in Trainingsanlagen etc.), das Wartungsintervall des Druckminderers verkürzen. Unter
diesen Umständen empfiehlt Dräger, dass die Wartung nach jeweils weniger als 5000 Anwendungen durchgeführt wird. Eine Anwendung ist definiert
als eine einzelne Anwendung des vollständig montierten Atemschutzgerätes, bei der der Träger aus der Druckluftflasche atmet. Die
Druckbeaufschlagung des Systems zur Überprüfung vor dem Einsatz gilt nicht als Anwendung.
auch
das
dazugehörige
"Prüf-
und
Fehler
Sicherheit aller Anschlüsse/Dichtungen prüfen
1 O-Ring beschädigt
2 Feder schwach
3 O-Ring-Halter beschädigt
Ausfall Druckminderer
Druckminderer entspricht nicht der Spezifikation
Verunreinigung
Defekter Aktivierungsmechanismus
Molykote
®
111
Aufgabe
Sichtprüfung (siehe Hinweis 1)
Funktionsprüfung
Atemkreislaufprüfungen und statische Tests (siehe Hinweis 2)
Steckverbindungen auf Schmiermittel überprüfen (siehe Hinweis 3)
Mitteldruckprüfung (siehe Hinweis 2)
Gesinterten Filter inspizieren (siehe Hinweis 2 und Hinweis 4)
Hochdruckverbindungs-O-Ring inspizieren (siehe Hinweis 2 und Hinweis 5)
Überholung. Wenden Sie sich an Dräger
für den Reparaturen-Austausch-Service (RAT) (siehe Hinweis 6)
Druckluftflasche mit dem korrekten Arbeitsdruck befüllen
Fülldruck prüfen
(nur eingelagerte Druckluftflaschen)
Prüfungsdatum
der Druckluftflasche prüfen
Rezertifizierung
Überholung
®
®
Molykote
111 auftragen (andere Schmiermittel wurden nicht getestet und könnten zu Geräteschäden führen).
Gebrauchsanweisung
Mögliche Ursache
Dichtungen ggf. festigen oder austauschen
O-Ring austauschen
Feder austauschen
Halter austauschen
An DrägerService wenden
An DrägerService wenden
reinigen und erneut prüfen
An DrägerService wenden
Vor dem
Nach dem
Einsatz
Gebrauch
Nach nationalen Richtlinien im Gebrauchsland
Zum Zeitpunkt der Rezertifizierung der Druckluftflasche
Abhilfe
Bestell-Nr.
3331247
R26817
1563343
Monatlich
Jährlich
alle
6 Jahre
3353011 (A3-D-P) Seite 3 von 3
