Dräger PAS Colt Serie Gebrauchsanweisung

®
PAS Colt Baureihe
Kurzzeit-pressluftatmer für druckluft-schlauchgeräte
1 Zulassungen
Die Europäischen Normen und Richtlinien, nach denen dieses Produkt
zugelassen ist, sind in der Konformitätserklärung angegeben (siehe
Konformitätserklärung oder www.draeger.com/product-certificates).
2 Zu Ihrer Sicherheit
Diese Variante der Dräger PAS Colt Gerätebaureihe beinhaltet einen
voreingestellten und verplombten Druckminderer. Der zugehörige
Lungenautomat (LA) hat eine voreingestellte
Dosiereinrichtung. Die Dräger-Garantieleistungen entfallen, falls an den
Original-Verschlusskappen manipuliert wird, sie zerbrochen oder entfernt
werden. Einwandfreie Betriebsbedingungen können nur garantiert
werden, wenn der DrägerService den
Dosiereinrichtung wartet und wieder verplombt.
● Der Benutzer dieses Gerätes muss sich vor Gebrauch/Wartung mit
dem Gerät und dieser Gebrauchsanweisung vertraut machen.
● Ferner ist darauf zu achten, dass die jeweils geltenden nationalen
Vorschriften, Gesetze und Normen für Atemschutzgeräte eingehalten
werden.
● Dieses Gerät darf nur für den in dieser Anweisung beschriebenen oder
schriftlich von Dräger bestätigten Zweck verwendet werden.
● Die regelmäßige Prüfung und Wartung der Geräte darf nur von
geschultem Personal ausgeführt werden. Jede Prüfung und Wartung
muss dokumentiert werden.
● Das Füllen der Druckluft-Flaschen sollte ausschließlich durch
geschulte und technisch kompetente Personen durchgeführt werden.
● Dräger empfiehlt, für das Gerät einen Wartungsvertrag abzuschließen.
● Nähere Informationen über
Gerätewartseminare sind bei Dräger erhältlich.
● Für Wartung und Instandhaltung dürfen nur Dräger-Originalteile
verwendet werden.
● Für Wartung und Instandhaltung solten nur Dräger Prüfgeräte
verwendet werden.
● Etwaige Fehler bzw. Ausfälle von Bauteilen sollten Dräger mitgeteilt
werden.
3 Haftungserklärung
Die allgemeinen Geschäftsbedingungen bezüglich der Gewährleistung bei
der Dräger PAS Colt Gerätebaureihe sind auf Anfrage bei Dräger erhältlich.
Falls das Gerät von ungeschultem Personal (nicht Mitarbeiter von Dräger)
gewartet oder repariert bzw. nicht gemäß dem vorgesehenen Zweck
verwendet werden sollte, ist der Besitzer bzw. Benutzer für die
Funktionstauglichkeit des Geräts verantwortlich.

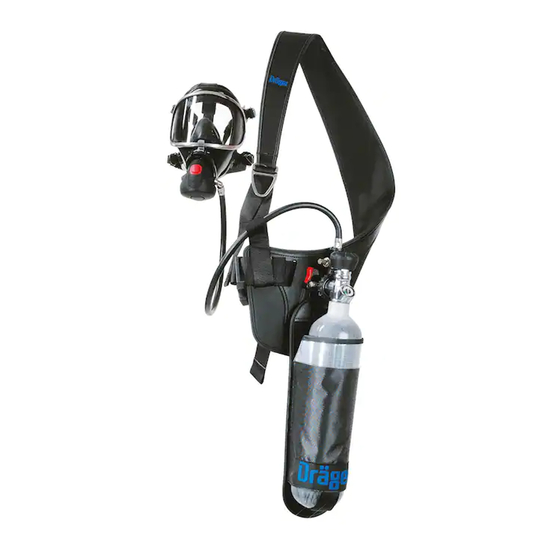

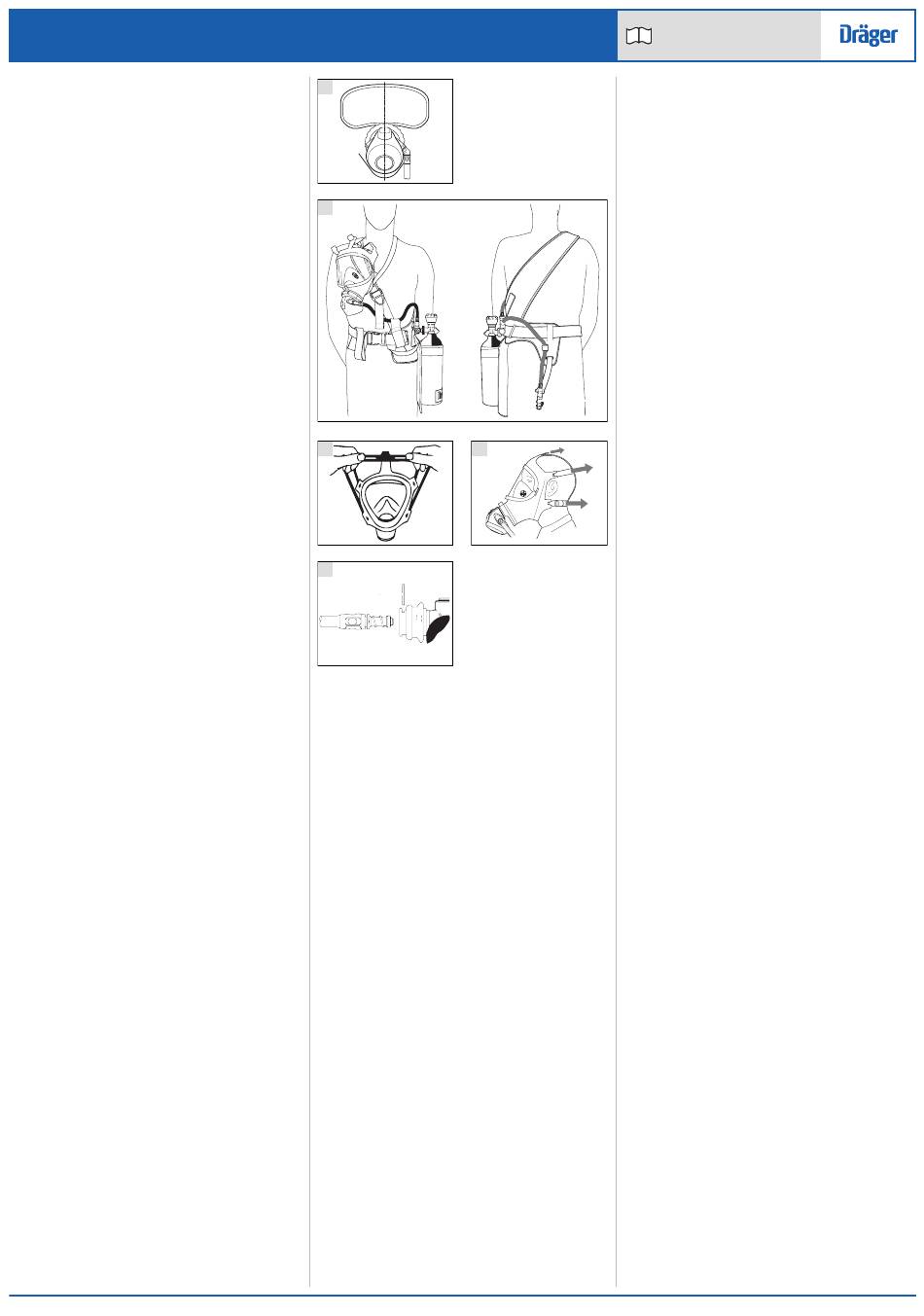

4 Beschreibung und Verwendungszweck
Kurzzeit-Pressluftatmer für Druckluft-Schlauchgeräte der Dräger PAS Colt
Baureihe besteht aus
● Schulterbänderung mit Leibgurt.
● Hüftgetragene Flaschenhülle.
● Druckminderer mit HD-Manometer, akustischer Warneinrichtung und
integriertem Lungenautomat (LA).
Alternativ:
● Druckminderer mit HD-Manometer, akustischer Warneinrichtung und
Mitteldruckschlauch mit Schnellkupplung.
● Anschluss für Druckluft-Schlauchgeräte.
● Flasche mit Ventil.
Das Gerät ist erhältlich mit einer Gebrauchszeit von 10 Minuten oder
15 Minuten.
4.1 Optionale Varianten
● Aushängbare Flaschenhülle. Hierfür
Gebrauchsanweisung beigelegt.
4.2 Zubehör
● Beingurt
Diese Gerätebaureihe ist mit einer Reihe von Lungenautomaten,
Atemanschlüssen und Druckluftflaschen kompatibel. Bei Verwendung mit
einem zugelassenen Tragesystem, Flasche mit Ventil, Lungenautomat
und Atemanschlüssen bietet das Gerät dem Benutzer Atemschutz bei der
Arbeit in kontaminierter, gashaltiger
Sauerstoffmangel.
Die effektive Gebrauchszeit des Gerätes hängt von der Kapazität (dem
Volumen) der gewählten Flasche und der Veratmungsrate des Trägers ab.
Einzelheiten über Gerätevarianten, Zubehör
unabhängige Atemluftquellen sind auf Anfrage von Dräger erhältlich.
5 Technische Daten
5.1 Hochdruckanschlüsse
Standard G5/8 gemäß EN 144-2.
200 bar oder 300 bar
Andere Anschlüsse erhältlich (gemäß den nationalen Vorschriften).
5.2 Warneinrichtung
Von Dräger auf 55bar +/-5 bar voreingestellt
(60bar bis 50bar)
5.3 Anschluss des LA an den Atemanschluss
Es sind drei Varianten of integrierten LA erhältlich:
● Typ A – Überdrucklungenautomat mit Steckanschluss.
● Typ AE – Überdrucklungenautomat mit Schraubgewinde zum
Atemanschluss.
● Typ N – Normaldrucklungenautomat mit Schraubgewinde zum
Atemanschluss.
Siehe Gebrauchsanweisung des Atemanschlusses.
5.4 Druckluftflaschen
Die Flaschen sind als Stahl- oder Verbundmaterial-Flaschen erhältlich.
Einzelheiten sind auf Anfrage bei Dräger erhältlich.
Von Dräger ausgelieferte Flaschen
Umgebungstemperatur of 15°C auf den nominalen Flaschendruck gefüllt.
PAS ® ist ein Marke von Dräger
1
und verplombte
2
Druckminderer und die
Wartungsverträge und
3
5
5.5 Anschluss für Druckluft Schlauchgeräte
Der Anschluss
ist eine zusätzliche
Kupplungs-Stecknippel für die Verbindung zur Schlauchkupplung einer
unabhängigen Atemluftquelle.
5.6 Schlauchgerät-Betriebsdrücke und
Luftlieferleistung
Die gewählte unabhängige ND-Atemluftquelle muss folgende Parameter
erfüllen:
● Ein Benutzer: 6 bis 10 bar / Luftlieferleistung von mindestens
Umgebung sowie bei 550 Litern/Minute.
● Zwei Benutzer: 7 bis 10 bar / Luftlieferleistung von mindestens
550 Litern/Minute
Sicherheitshinweis: Luftqualität für Druckluft-Atemschutzsysteme
muss den Anforderungen der EN12021 genügen. Keinen Sauerstoff
und zugelassene oder mit Sauerstoff angereicherte Luft verwenden.
6 Gebrauchsvorbereitung
Folgende Prüfungen und Gebrauchs-vorbereitungen sind durch eine
geschulte und technisch kompetente Person durchzuführen, bevor das
Gerät für den Einsatz bereitgestellt wird.
6.1 Sichtprüfung
Prüfen des einwandfreien Zustandes von
● Schulterbänderung mit Leibgurt.
● Hüftgetragene Flaschenhülle.
● Druckminderer mit HD-Manometer, akustischer Warneinrichtung und
integriertem Lungenautomat (LA).
Alternativ:
● Druckminderer mit HD-Manometer, akustischer Warneinrichtung und
Mitteldruckschlauch mit Schnellkupplung.
● LA – entsprechende Gebrauchsanweisung beachten.
● Anschluss für Druckluft-Schlauchgeräte.
● Flasche mit Ventil.
6.2 Montage der Flasche
● Prüfen,
Druckmindererhandrads unbeschädigt sind, und sich der O-Ring des
Anschlusses in Position befindet und unbeschädigt ist. Die vollständig
gefüllte Flasche ganz in die Flaschenhülle einschieben.
Vorsicht: Um die Flasche beim Einführen in die Flaschenhülle vor
Kratzschäden zu schützen, muss das Druckmindererhandrad von der
Flasche weggehalten werden.
● Das Druckmindererhandrad (im Uhrzeigersinn) auf die Öffnung des
Flaschenventils schrauben und das Handrad handfest anziehen.
werden bei einer
1583
4
0016
1
2
1585
für Druckluft-Schlauchgeräte enthält
ob die Gewinde der Ventilöffnung
Gebrauchsanweisung
i
6.3 Anschluss des LA an die Schnellkupplung
Diese Anleitung gilt für
Schnellkupplung.
● Kupplungs-Stecknippel des LA in die Buchse der Schnellkupplung des
Mitteldruckschlauches einsetzen. Sicherheit der Verbindung prüfen.
Bitte hierzu auch die Gebrauchsanweisung des LA beachten.
Wichtiger Hinweis: Im Folgenden wird die Überprüfung des
gesamten Systems auf einwandfreien Zustand beschrieben. Die
genannte Hochdruck-Dichtprüfung soll auch nach der Montage von
Einzelteilen des Pneumatiksystems (Ersatzteile usw.) durchgeführt
werden.
6.4 HD-Dichtprüfung und Test der akustischen
Warneinrichtung
● Überdrucklungenautomaten, Rückstellknopf des LA drücken, um
Überdruckmechanismus abzuschalten.
● Das Flaschenventil langsam aber vollständig öffnen, um das System
mit Druck zu beaufschlagen, dann das Ventil schließen und das
Manometer beobachten.
Prüfparameter – Der am Manometer angezeigte Druckwert darf nicht mehr
als 10bar in 1 Minute abfallen.
● Weiter mit Test der akustischen Warneinrichtung.
● Überdrucklungenautomaten – Ausgangsstutzen des LA mit dem
Handballen verschließen.
Gummischutzkappe drücken; Druck durch Abheben der Hand
langsam absenken.
● Normaldrucklungenautomat
2 Gummischutzkappe drücken, und langsam entlüften.
● Manometer während des Entlüftens beobachten. Die Warnpfeife soll beim
voreingestellten Druck von 60bar +/- 5 bar ertönen.
● Überdrucklungenautomaten - Rückstellknopf des LA drücken, um
1588/1591
Überdruckmechanismus abzuschalten.
3 ● Wenn die Warnpfeife nicht beim voreingestellten Druck ertönt, wenden
Sie sich bitten an den DrägerService.
2
6.5 Dichtprüfung und ND-Flowmessung
– Schlauchgeräte-Anschluss
1
Siehe Technische Daten.
Wichtiger Hinweis: Wenn zur Durchführung der folgenden Prüfungen
eine zentrale Druckluftversorgung verwendet wird, muss das
Absperrventil (3353449) mit der Kupplungsbuchse der zentralen
1597
Druckluftversorgung verbunden werden.
● Kupplungs-Stecknippel, (1) Abb. 2, mit der Buchse der Schnellkupplung
der unabhängigen Atemluftquelle verbinden.
● Überdrucklungenautomaten - Rückstellknopf des LA drücken, um
Überdruckmechanismus abzuschalten.
● Ventil der unabhängigen Atemluftquelle öffnen, um das System mit
Druck zu beaufschlagen.
Prüfparameter - Auf hörbare Leckage prüfen.
● Flaschenventil des Atemschutzgerätes öffnen, um das System mit
Druck zu beaufschlagen, dann den Kupplungs-Stecknippel, (1) Abb. 2,
von der Kupplungsbuchse der Schnellkupplung des Schlauches von
der unabhängigen Atemluftquelle abkuppeln.
Prüfparameter – Rückschlagventil prüfen - keine hörbare Leckage von der
einen
Kupplungsbuchse der Schnellkupplung.
● Flaschenventil des Atemschutzgerätes
Kupplungs-Stecknippel, (1) Abb. 2, wieder mit der Kupplungsbuchse
der Schnellkupplung der unabhängigen Atemluftquelle verbinden.
● Fest auf die Mitte der Gummischutzkappe des LA drücken, um den
Luftstrom vom LA zu aktivieren. Siehe Sicherheitshinweis.
Sicherheitshinweis: Luftstrom nicht auf Gesicht, Augen oder Haut
richten.
Prüfparameter – Die Luft soll ungehindert vom Ausgang des LA
abströmen. Diese Prüfung soll mindestens 3 bis 5 Sekunden andauern.
● Ventil der unabhängigen Atemluftquelle schließen und ND-Manometer
oder HD-Manometer, wenn vorhanden, beobachten.
Prüfparameter
ND-Manometer – Der angezeigte Druck darf nicht mehr als 1bar in
1 Minute abfallen.
HD-Manometer – Der angezeigte Druck darf nicht mehr als 10bar in
1 Minute abfallen.
● Kupplungs-Stecknippel,
Schnellkupplung der unabhängigen Atemluftquelle lösen. Vorsichtig auf
die Mitte der Gummischutzkappe des LA drücken, um Druck
abzusenken.
● Überdrucklungenautomaten - Rückstellknopf des LA drücken, um
Überdruckmechanismus abzuschalten.
6.6 Anschluss des LA an den Atemanschluss
● Atemanschluss gemäß der entsprechenden Gebrauchsanweisung
inspizieren.
● Die Gurte der Kopfbänderung ganz weit stellen (öffnen).
Typ A
● Prüfen, ob die Atemanschlussöffnung und der O-Ring des
LA-Anschlusses sauber und unbeschädigt sind.
● Anschlussstück des LA in die Öffnung des Atemanschlusses
einschieben bis es hörbar einrastet.
und des
● Sichere Verbindung prüfen. LA vom Atemanschluss wegziehen – es
darf keine axiale Bewegung stattfinden.
Typen AE und N
● Prüfen, ob die Atemanschlussöffnung und der Dichtring sauber und
unbeschädigt sind.
● Handrad des LA in die Öffnung des Atemanschlusses schrauben, LA
wie in Abb. 1 gezeigt ausrichten, danach festschrauben.
● Nach erfolgreicher Prüfung
angeschlossenem LA ist das Gerät jetzt gebrauchsbereit.
Geräte mit Mitteldruckschlauch inkl.
Vorsichtig auf die Mitte der
– Vorsichtig auf die Mitte der
schließen, dann den
(1) Abb. 2, aus der Buchse der
und mit am Atemanschluss
3353013 (A3-D-P) Seite 1 von 3
