Fun Generation PicoBeam 30 Quad LED Bedienungsanleitung

Moving head
Vorschau ausblenden Andere Handbücher für PicoBeam 30 Quad LED:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PicoBeam 30
Quad LED
moving head
bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fun Generation PicoBeam 30 Quad LED

Inhaltszusammenfassung für Fun Generation PicoBeam 30 Quad LED

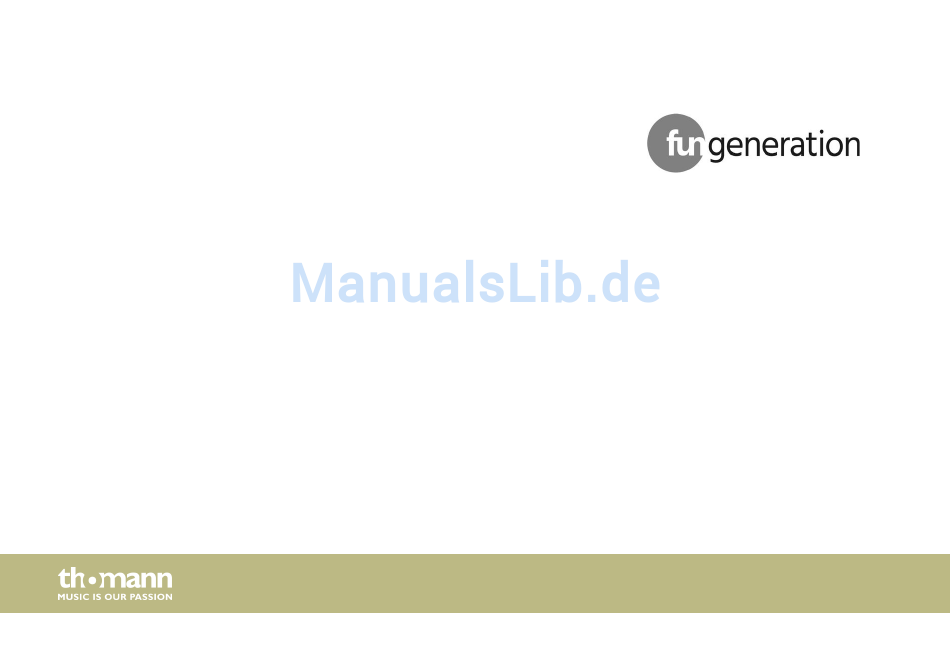

  • Seite 1 PicoBeam 30 Quad LED moving head bedienungsanleitung...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 22.12.2015, ID: 372682...

  • Seite 3: Inhaltsverzeichnis

    1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................11 Leistungsmerkmale..........................17 Installation..............................18 Inbetriebnahme............................22 Anschlüsse und Bedienelemente....................24 Bedienung..............................27 7.1 Gerät starten............................27 7.2 Funktionsauswahl..........................28 7.2.1 DMX-Menü............................29 7.2.2 Szene-Menü............................ 32 7.2.3 Programm-Menü.......................... 36 PicoBeam 30 Quad LED...
  • Seite 4 Inhaltsverzeichnis 7.3 Einstellungsmenü..........................38 7.4 Funktionen im 3-Kanal-DMX-Modus (8-bit)................46 7.5 Funktionen im 8-Kanal-DMX-Modus (16-bit)................. 46 7.6 Funktionen im 13-Kanal-DMX-Modus (16-bit)..............49 Fernbedienung............................52 Technische Daten............................ 55 Stecker- und Anschlussbelegungen....................56 Fehlerbehebung............................57 Reinigung..............................59 Umweltschutz............................60 moving head...

  • Seite 5: Allgemeine Hinweise

    Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. PicoBeam 30 Quad LED...

  • Seite 6: Weitere Informationen

    Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.

  • Seite 7: Darstellungsmittel

    Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . Texteingaben Texteingaben, die man am Gerät vornimmt, sind durch Schreibmaschinenschrift gekenn‐ zeichnet. Beispiel: 2323 PicoBeam 30 Quad LED...

  • Seite 8: Symbole Und Signalwörter

    Allgemeine Hinweise Querverweise Verweise auf andere Stellen der Bedienungsanleitung erkennen Sie am vorangestellten Pfeil und der angegebenen Seitenzahl. In der elektronischen Version der Bedienungsanleitung können Sie auf den Querverweis klicken, um direkt an die angegebene Stelle zu springen. Beispiel: Siehe Ä...

  • Seite 9: Bedeutung

    Verletzungen führen kann, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. PicoBeam 30 Quad LED...
  • Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. moving head...

  • Seite 11: Sicherheitshinweise

    Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. PicoBeam 30 Quad LED...
  • Seite 12 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
  • Seite 13 Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. PicoBeam 30 Quad LED...
  • Seite 14 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. VORSICHT! Verletzungsgefahr durch Bewegungen des Geräts Der Kopf des Geräts kann schnelle Bewegungen (Drehung, Neigung) ausführen und sehr helles Licht erzeugen.
  • Seite 15 Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. PicoBeam 30 Quad LED...

  • Seite 16: Stromversorgung

    Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.

  • Seite 17: Leistungsmerkmale

    Ansteuerung über DMX (3, 8 oder 13 Kanäle) sowie über Tasten und Display am Gerät Automatik-Modus mit 4 vorprogrammierten Shows Musiksteuerung mit 4 integrierten Shows Elektronischer Dimmer 0% - 100% Shutter-Frequenz 0…20 Hz Omega Halterung und Infrarot Fernbedienung im Lieferumfang enthalten PicoBeam 30 Quad LED...

  • Seite 18: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw.

  • Seite 19: Überhitzungsgefahr

    Personen in unmittelbarer Nähe des Geräts aufhalten. Werden im Bewegungsbe‐ reich oder in unmittelbarer Nähe des Geräts Arbeiten ausgeführt, muss das Gerät ausgeschaltet bleiben. HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. PicoBeam 30 Quad LED...
  • Seite 20 Installation HINWEIS! Mögliche Schäden durch Bewegungen des Geräts Stellen Sie sicher, dass rund um das Gerät genügend Platz für die Bewegungen des Gerätekopfs (Drehung, Neigung) bleibt. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel.
  • Seite 21 Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Befestigungsmöglichkeiten Sie können das Gerät an der Wand, der Decke oder auf dem Fußboden installieren. Die Gewinde an der Gehäuseunterseite dienen zur sicheren Befestigung der mitgelieferten Omega Halterung oder von Traversenklemmen (clamps). PicoBeam 30 Quad LED...

  • Seite 22: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. moving head...
  • Seite 23 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. PicoBeam 30 Quad LED...

  • Seite 24: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente moving head...
  • Seite 25 6 Infrarot-Sensor zum Empfang der Signale der Fernbedienung. 7 Mikrofon für die Musiksteuerung. 8 [ENTER] Ruft das Menü zur jeweiligen Darstellungsart auf, bestätigt den eingestellten Wert. 9 [DOWN] Verringert den angezeigten Wert um eins und wählt Menüpunkte an. PicoBeam 30 Quad LED...
  • Seite 26 Anschlüsse und Bedienelemente 10 [UP] Erhöht den angezeigten Wert um eins und wählt Menüpunkte an. 11 [MODE] Aktiviert das Einstellungsmenü, schaltet eine Menüebene zurück und schließt ein geöffnetes Untermenü, ohne die Änderungen zu speichern. 12 Display. moving head...

  • Seite 27: Bedienung

    Stellen Sie vor dem Einschalten und während des Betriebs sicher, dass sich keine Personen in unmittelbarer Nähe des Geräts aufhalten. Werden im Bewegungsbe‐ reich oder in unmittelbarer Nähe des Geräts Arbeiten ausgeführt, muss das Gerät ausgeschaltet bleiben. PicoBeam 30 Quad LED...

  • Seite 28: Funktionsauswahl

    Bedienung Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden beginnen die Lüfter zu arbeiten, der Kopf bewegt sich zu den Ausgangspunkten für Drehung (pan) und Neigung (tilt). Nach einigen weiteren Sekunden blinkt im Display „A001“ . Jetzt ist das Gerät betriebsbereit.

  • Seite 29: Dmx-Menü

    Bedienung 7.2.1 DMX-Menü Drücken Sie [ENTER] während „A001“ im Display blinkt, um das DMX-Menü anzuwählen. Drücken Sie [ENTER], um den ersten Menüpunkt aufzurufen. PicoBeam 30 Quad LED...
  • Seite 30 Bedienung DMX-Adresse Das Display zeigt „Addr“ . Drücken Sie [ENTER], um anschließend mit [UP] und [DOWN] die Nummer des ersten vom Gerät zu verwendenden DMX-Kanals (DMX-Adresse) in einem Bereich von 001 bis max. 510 einzustellen. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Einstellung zu speichern und anschließend [DOWN], um zum nächsten Menüpunkt zu wechseln.

  • Seite 31: Dmx-Unterbrechung

    Wählen Sie „Stop“, wenn das Gerät dann seine Ausgangsposition annehmen soll. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Einstellung zu speichern und anschließend [DOWN], um zum nächsten Menüpunkt zu wechseln. Um den Menüpunkt ohne Änderungen zu wechseln, drücken Sie [MODE]. PicoBeam 30 Quad LED...

  • Seite 32: Display-Anzeige

    Bedienung Display-Anzeige Das Display zeigt „dISP“ . Drücken Sie [ENTER], um anschließend mit [UP] und [DOWN] auszu‐ wählen, ob das Display die DMX-Adresse der Gerätes anzeigen soll ( „Addr“ ), oder den DMX- Wert für den aktuellen Kanal ( „VALu“ ). Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Einstellung zu speichern und anschließend zweimal [MODE], um zur Funktionsauswahl zurückzukehren.
  • Seite 33 [DOWN] einen Wert zwischen 000 und 255 für die Position des Kopfes auf der Drehachse einzustellen. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Einstellung zu speichern. Um den Menüpunkt ohne Änderungen zu wechseln, drücken Sie [MODE]. PicoBeam 30 Quad LED...
  • Seite 34 Bedienung Feineinstellung Drehung Drücken Sie [DOWN]. Das Display zeigt . Drücken Sie [ENTER], um anschließend mit [UP] und [DOWN] einen Wert zwischen 000 und 255 für die Feineinstellung der Kopfposition auf der Drehachse einzustellen. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Einstellung zu speichern.
  • Seite 35 [DOWN] einen Wert zwischen 000 und 255 für die Farbe des Lichteffekts einzustellen. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Einstellung zu speichern. Um den Menüpunkt ohne Änderungen zu wechseln, drücken Sie [MODE]. PicoBeam 30 Quad LED...

  • Seite 36: Programm-Menü

    Bedienung Gobo Drücken Sie [DOWN]. Das Display zeigt . Drücken Sie [ENTER], um anschließend mit [UP] und [DOWN] einen Wert zwischen 000 und 255 für die Gobo-Form des Lichteffekts einzu‐ stellen. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Einstellung zu speichern.

  • Seite 37: Geschwindigkeit

    Werte zwischen 000 und 009 haben hier keine Funktion. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Einstellung zu speichern. Um den Menüpunkt ohne Änderungen zu wechseln, drücken Sie [MODE]. Drücken Sie zweimal [MODE], um zur Funktionsauswahl zurückzukehren. PicoBeam 30 Quad LED...

  • Seite 38: Einstellungsmenü

    Bedienung 7.3 Einstellungsmenü In diesem Menü können Sie das Gerät Ihren Wünschen entsprechend konfigurieren. Alle vor‐ genommenen Einstellungen werden gespeichert, auch wenn Sie das Gerät ausschalten und vom Stromnetz trennen. Drücken Sie [MODE] und bestätigen Sie mit [ENTER], um das Einstel‐ lungsmenü...
  • Seite 39 Drücken Sie ggf. mehrfach [DOWN] und bestätigen Sie mit [ENTER], um den Menüpunkt aufzurufen. Mit dieser Funktion legen Sie fest, ob das Gerät automatisch ( ) oder sound- gesteuert ( ) arbeiten soll. Benutzen Sie [UP] und [DOWN], um die gewünschte Funktion auszuwählen und bestätigen Sie mit [ENTER]. PicoBeam 30 Quad LED...

  • Seite 40: Mikrofonempfindlichkeit

    Bedienung Mikrofon-Empfindlichkeit Drücken Sie ggf. mehrfach [DOWN] und bestätigen Sie mit [ENTER], um den Menüpunkt aufzurufen. Mit dieser Funktion legen Sie die Empfindlichkeit für das eingebaute Mikrofon zur Sound-Steuerung fest. Benutzen Sie [UP] und [DOWN], um die gewünschte Empfindlichkeit einzustellen und bestä‐ tigen Sie mit [ENTER].
  • Seite 41 Drücken Sie ggf. mehrfach [DOWN] und bestätigen Sie mit [ENTER], um den Menüpunkt aufzurufen. Benutzen Sie [UP] und [DOWN], um Informationen über Hersteller, Modell-Bezeichnung, Datum und Uhrzeit der Herstellung anzeigen zu lassen. Drücken Sie [ENTER], um zur überge‐ ordneten Menüebene zurückzukehren. PicoBeam 30 Quad LED...

  • Seite 42: Betriebszeiten-Zähler

    Bedienung Betriebszeiten-Zähler Drücken Sie ggf. mehrfach [DOWN] und bestätigen Sie mit [ENTER], um den Menüpunkt aufzurufen. Das Display zeigt an. Drücken Sie [ENTER], um die Zeit seit dem letzten Einschalten des Gerätes in Minuten anzeigen zu lassen. Drücken Sie [ENTER], um die Anzeige zu beenden. Drücken Sie [DOWN].
  • Seite 43 Sie [ENTER], um diese Funktion einzuschalten (LED „aus“ bei DMX- gesteuerter Bewegung). Wählen Sie „oFF“ aus und drücken Sie [ENTER], um diese Funktion auszuschalten (LED „ein“ bei DMX-gesteuerter Bewegung). Drücken Sie ggf. mehrfach [MODE], bis das Display wieder anzeigt. PicoBeam 30 Quad LED...
  • Seite 44 Bedienung Szenen aufzeichnen Drücken Sie ggf. mehrfach [DOWN] und bestätigen Sie mit [ENTER], um den Menüpunkt aufzurufen. Hier können Sie die Szene, die das Gerät in diesem Moment ausführt, dem Spei‐ cherplatz für die Szene zuweisen. Drücken Sie zweimal [ENTER]. Das Display zeigt „no“ . Drücken Sie [UP] oder [DOWN] und bestä‐ tigen Sie die Anzeige „Yes“...
  • Seite 45 Drücken Sie wiederholt [MODE], um zur jeweils übergeordneten Menüebene zurückzukehren bzw. das Menü zu verlassen. Sollten Sie einen falschen PUK Code eingeben, läuft die Fehlermeldung „PASS Word Err“ solange über das Display, bis Sie ENTER drücken. Geben Sie dann den richtigen PUK Code ein. PicoBeam 30 Quad LED...

  • Seite 46: Funktionen Im 3-Kanal-Dmx-Modus (8-Bit)

    Bedienung 7.4 Funktionen im 3-Kanal-DMX-Modus (8-bit) Kanal Wert Funktion 0…255 Drehung (pan) (0° bis zum Maximalwert des Pan-Bereichs 540°) 0…255 Neigung (tilt) (0° bis zum Maximalwert des Tilt-Bereichs 230°) 0…255 Master-Dimmer 0 – 100% 7.5 Funktionen im 8-Kanal-DMX-Modus (16-bit) Kanal Wert Funktion 0…255...
  • Seite 47 0…255 000…049 Keine Funktion 050…059 Intensität Rot 060…069 Intensität Grün 070…079 Intensität Blau 080…089 Intensität Weiß 090…099 Intensität Gelb 100…109 Intensität Cyan 110…119 Intensität Lila 120…129 Intensität Alle Weiß 130…139 Szene 09 (Leer) 140…149 Programm 1 PicoBeam 30 Quad LED...
  • Seite 48 Bedienung Kanal Wert Funktion 150…159 Programm 2 160…169 Programm 3 170…179 Programm 4 180…189 Programm 5 190…199 Programm 6 200…209 Programm 7 210…219 Programm 8 220…229 Programm 9 230…233 Leer 234…236 Reset 237…249 Leer 250…255 Sound-gesteuerter Betrieb 0…255 000…255 Geschwindigkeit / Empfindlichkeit moving head...

  • Seite 49: Funktionen Im 13-Kanal-Dmx-Modus (16-Bit)

    Neigung (tilt) (0° bis zum Maximalwert des Tilt-Bereichs 230°) 0…255 Feineinstellung Neigung (tilt) 0…255 Motorgeschwindigkeit (langsam bis schnell) 0…255 Master-Dimmer 0 – 100% 0…255 000…009 Keine Funktion (offen) 010…255 Strobe-Effekt (1 Hz…25 Hz) 0…255 Intensität Rot 0…255 Intensität Grün 0…255 Intensität Blau PicoBeam 30 Quad LED...
  • Seite 50 Bedienung Kanal Wert Funktion 0…255 Intensität Weiß 0…255 000…049 Keine Funktion 050…059 Intensität Rot 060…069 Intensität Grün 070…079 Intensität Blau 080…089 Intensität Weiß 090…099 Intensität Gelb 100…109 Intensität Cyan 110…119 Intensität Lila 120…129 Intensität Alle Weiß 130…139 Szene 09 (Leer) 140…149 Programm 1 150…159...
  • Seite 51 Funktion 160…169 Programm 3 170…179 Programm 4 180…189 Programm 5 190…199 Programm 6 200…209 Programm 7 210…219 Programm 8 220…229 Programm 9 230…233 Leer 234…236 Reset 237…249 Leer 250…255 Sound-gesteuerter Betrieb 0…255 000…255 Geschwindigkeit / Empfindlichkeit PicoBeam 30 Quad LED...

  • Seite 52: Fernbedienung

    Fernbedienung Fernbedienung Zum Verwenden der Fernbedienung richten Sie sie mit der Infrarot-Diode auf den Infrarot- Sensor am Gerät aus und drücken Sie die gewünschten Tasten. Die maximale Entfernung vom Gerät liegt bei ca. 9 m. Das Gerät reagiert nur auf die Signale der Fernbedienung, wenn es nicht über DMX gesteuert wird.
  • Seite 53 Taste 9: X+ & Y– 7 [STROBE] Aktiviert die Strobe-Funktion für die aktuelle Lichtszene. Drücken Sie anschließend eine der Zifferntasten 2 – 9 für die gewünschte Strobe-Frequenz. Drücken Sie die Zifferntaste 1, um die Strobe-Funktion abzuschalten. PicoBeam 30 Quad LED...
  • Seite 54 Fernbedienung 8 [COLOR] Zum Aufruf verschiedener Farben für die aktuelle Lichtszene. Drücken Sie anschließend eine der Zifferntasten 1 – 8 für die gewünschte Farbe. 9 [FULL ON] Drücken Sie diese Taste zum Aufruf der programmierten Lichtszene. 10 [GOBO] Zum Aufruf verschiedener Gobos für die aktuelle Lichtszene. Drücken Sie anschließend eine der Zifferntasten 1 –...

  • Seite 55: Technische Daten

    46 W Sicherung 5 mm × 20 mm, 2 A, 250 V, flink Abmessungen (B × H × T), wenn der Lichtstrahl 172 mm × 235 mm × 174 mm nach oben zeigt Gewicht 3 kg PicoBeam 30 Quad LED...

  • Seite 56: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 57: Fehlerbehebung

    Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: PicoBeam 30 Quad LED...
  • Seite 58 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung und die Hauptsiche‐ Licht, der Lüfter läuft nicht rung. Keine Reaktion auf den DMX-Con‐ 1. Überprüfen Sie die DMX-Anschlüsse und -Kabel auf troller korrekte Verbindung 2. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität.

  • Seite 59: Reinigung

    Die Lüftungsgitter des Geräts müssen regelmäßig von Verunreinigungen, wie Staub usw. gereinigt werden. Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden! PicoBeam 30 Quad LED...

  • Seite 60: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 61 Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. PicoBeam 30 Quad LED...
  • Seite 62 Notizen moving head...
  • Seite 64 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
