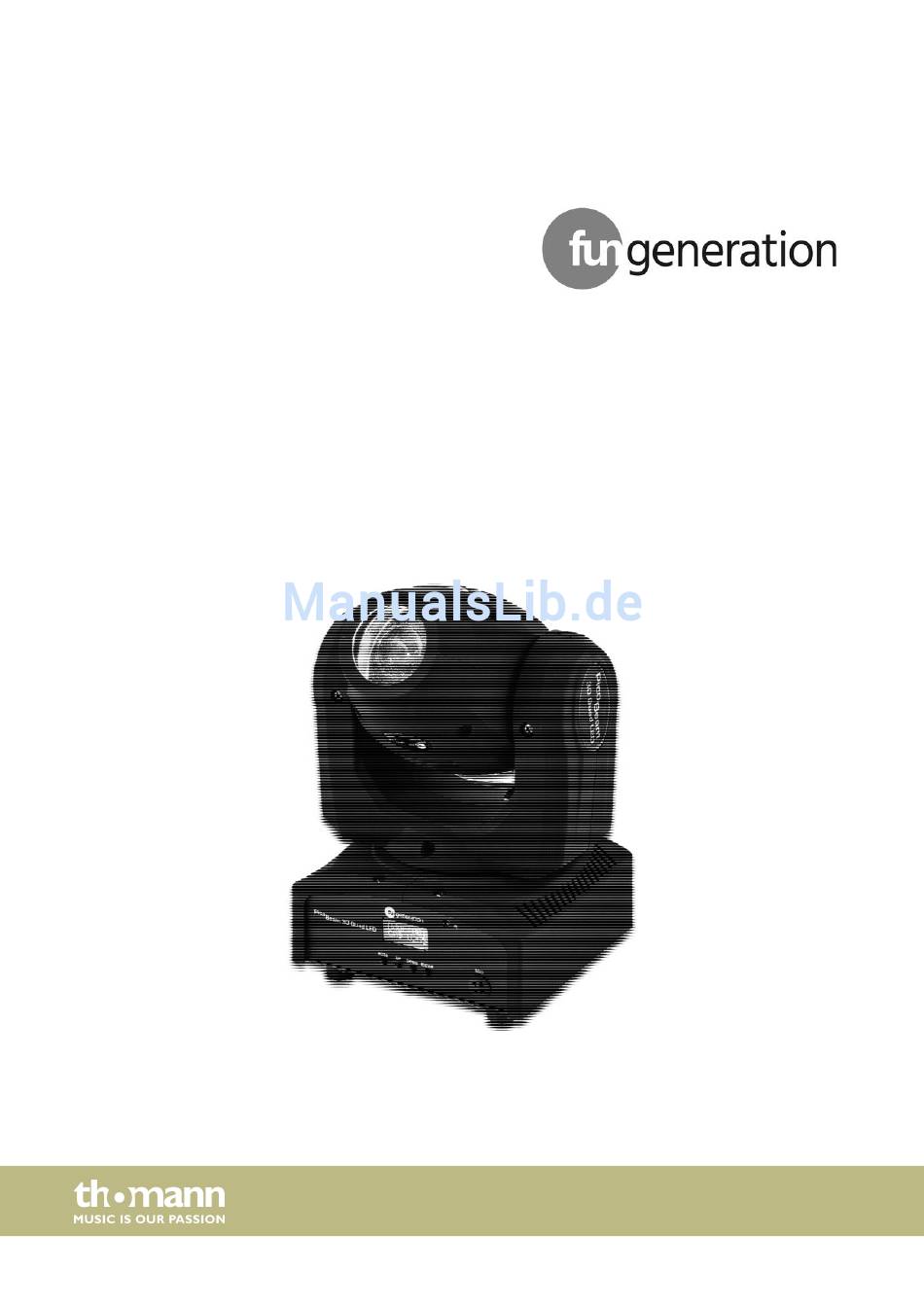

- Seite 1 PicoBeam 30 Quad LED moving head bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 19.01.2018, ID: 372682 (V3)
-
Seite 3: Inhaltsverzeichnis
7.2 Hauptmenü........................14 7.3 Funktionen im 3-Kanal-DMX-Modus (8-bit)............18 7.4 Funktionen im 8-Kanal-DMX-Modus (16-bit)............18 7.5 Funktionen im 13-Kanal-DMX-Modus (16-bit)........... 19 Fernbedienung........................21 Technische Daten......................... 23 Stecker- und Anschlussbelegungen................24 Fehlerbehebung........................25 Reinigung..........................26 Umweltschutz........................27 PicoBeam 30 Quad LED... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anwei- sungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfügung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. -
Seite 5: Symbole Und Signalwörter
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. PicoBeam 30 Quad LED... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Gebrauch Dieses Gerät ist für den Einsatz als frei beweglicher Multifunktionsscheinwerfer bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwendung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Ver- wendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß... - Seite 7 Werden im Bewegungsbereich oder in unmittelbarer Nähe des Geräts Arbeiten ausgeführt, muss das Gerät ausgeschaltet bleiben. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. PicoBeam 30 Quad LED...
- Seite 8 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschä- digungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Das Gerät darf während des Gebrauchs nicht bewegt werden. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsan-...
-
Seite 9: Leistungsmerkmale
Ansteuerung über DMX (3, 8 oder 13 Kanäle) sowie über Tasten und Display am Gerät Automatik-Modus mit 4 vorprogrammierten Shows Musiksteuerung mit 4 integrierten Shows Elektronischer Dimmer 0% - 100% Shutter-Frequenz 0…20 Hz Omega Halterung und Infrarot Fernbedienung im Lieferumfang enthalten PicoBeam 30 Quad LED... -
Seite 10: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lage- rung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 11 Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Befestigungsmöglichkeiten Sie können das Gerät an der Wand, der Decke oder auf dem Fußboden installieren. Die Gewinde an der Gehäuseunterseite dienen zur sicheren Befestigung der mitgelie- ferten Omega Halterung oder von Traversenklemmen (clamps). PicoBeam 30 Quad LED...
-
Seite 12: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Con- „DMX“... -
Seite 13: Anschlüsse Und Bedienelemente
Verringert den angezeigten Wert um eins und wählt Menüpunkte an. 10 [UP] Erhöht den angezeigten Wert um eins und wählt Menüpunkte an. 11 [MODE] Aktiviert das Einstellungsmenü, schaltet eine Menüebene zurück und schließt ein geöffnetes Untermenü, ohne die Änderungen zu speichern. 12 Display. PicoBeam 30 Quad LED... -
Seite 14: Bedienung
Bedienung Bedienung 7.1 Gerät starten VORSICHT! Verletzungsgefahr durch Bewegungen des Geräts Der Kopf des Geräts kann schnelle Bewegungen (Drehung, Neigung) ausführen und sehr helles Licht erzeugen. Das gilt auch unmittelbar nach dem Einschalten, bei automatischem oder ferngesteuertem Betrieb und beim Ausschalten eines angeschlossenen DMX-Controllers. Personen, die sich unmittelbar neben dem Gerät aufhalten, können dadurch verletzt oder erschreckt werden. - Seite 15 „Lock: On“ Einschalten „Lock: Off“ Ausschalten „Information“ Geräteinformationen „LED Date: “ Datum und Uhrzeit der Herstellung „Machine Timer“ Betriebsstundenzähler „ThisTime “ Zeit seit dem letzten Einschalten des Gerätes in Minuten „TotlTime “ Gesamte bisherige Betriebszeit in Stunden PicoBeam 30 Quad LED...
- Seite 16 Bedienung Hauptmenü Menü-Ebene 2 Menü-Ebene 3 Menü-Ebene 4 Bedeutung „Clear Total “ Bisherige Betriebszeit auf Null zurücksetzen. Geben Sie mit [UP] und [DOWN] das Passwort ein, um die gesamte bisherige Betriebszeit zu löschen. Im Auslieferungszustand lautet das Passwort „001“ . „Motor Set“...
- Seite 17 „Prog 4 Alon Aut“ Automatische Show Nr. 4, Untermenüs und Auswahlmöglichkeiten entsprechend Nr. 1 „Prog 5 Alon Aut“ Automatische Show Nr. 5, Untermenüs und Auswahlmöglichkeiten entsprechend Nr. 1 „Sound Alone“ Musikgesteuerte automatische Show, Untermenüs und Auswahlmöglichkeiten entsprechend Nr. 1 PicoBeam 30 Quad LED...
-
Seite 18: Funktionen Im 3-Kanal-Dmx-Modus (8-Bit)
Bedienung 7.3 Funktionen im 3-Kanal-DMX-Modus (8-bit) Kanal Wert Funktion 0…255 Drehung (pan) (0° bis zum Maximalwert des Pan-Bereichs 540°) 0…255 Neigung (tilt) (0° bis zum Maximalwert des Tilt-Bereichs 230°) 0…255 Master-Dimmer 0 – 100% 7.4 Funktionen im 8-Kanal-DMX-Modus (16-bit) Kanal Wert Funktion 0…255... -
Seite 19: Funktionen Im 13-Kanal-Dmx-Modus (16-Bit)
Intensität Blau 0…255 Intensität Weiß 0…255 000…049 Keine Funktion 050…059 060…069 Grün 070…079 Blau 080…089 Weiß 090…099 Gelb 100…109 Cyan 110…119 Lila 120…129 Alle Weiß 130…139 (Leer) 140…149 Programm 1 150…159 Programm 2 160…169 Programm 3 PicoBeam 30 Quad LED... - Seite 20 Bedienung Kanal Wert Funktion 170…179 Programm 4 180…189 Programm 5 190…199 Leer 200…209 Leer 210…219 Leer 220…229 Leer 230…233 Leer 234…236 Reset 237…249 Leer 250…255 Sound-gesteuerter Betrieb 0…255 000…255 Geschwindigkeit / Empfindlichkeit moving head...
-
Seite 21: Fernbedienung
Sie die Zifferntaste 1, um die Strobe-Funktion abzuschalten. 8 [COLOR] Zum Aufruf verschiedener Farben für die aktuelle Lichtszene. Drücken Sie anschließend eine der Zifferntasten 1 – 8 für die gewünschte Farbe. 9 [FULL ON] Drücken Sie diese Taste zum Aufruf der programmierten Lichtszene. PicoBeam 30 Quad LED... - Seite 22 Fernbedienung [GOBO] Zum Aufruf verschiedener Gobos für die aktuelle Lichtszene. Drücken Sie anschließend eine der Zifferntasten 1 – 8 für das gewünschte Gobo. Infrarot-Diode Sendet die Infrarot-Signale zum Gerät. moving head...
-
Seite 23: Technische Daten
46 W Sicherung 5 mm × 20 mm, 2 A, 250 V, flink Abmessungen (B × H × T), wenn der Lichtstrahl 172 mm × 235 mm × 174 mm nach oben zeigt Gewicht 3 kg PicoBeam 30 Quad LED... -
Seite 24: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wertvolles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer fal- schen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 25: Fehlerbehebung
Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnitt- stellenschaltkreis verursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. PicoBeam 30 Quad LED... -
Seite 26: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Licht- leistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumge‐ bung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansammlung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenrei- niger (Artnr. -
Seite 27: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land gel- tenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. PicoBeam 30 Quad LED... - Seite 28 Notizen moving head...
- Seite 29 Notizen PicoBeam 30 Quad LED...
- Seite 30 Notizen moving head...
- Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
