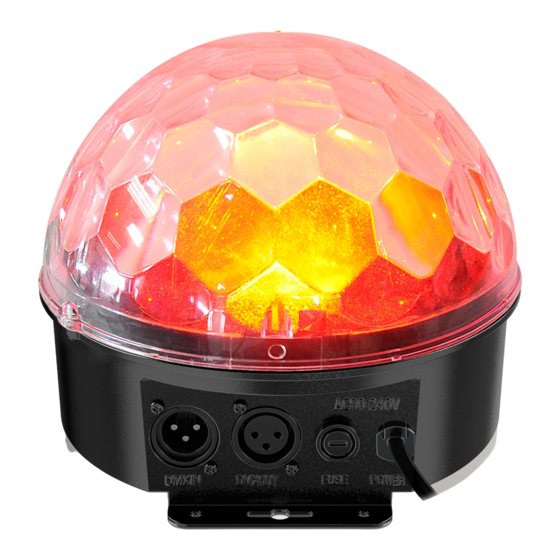

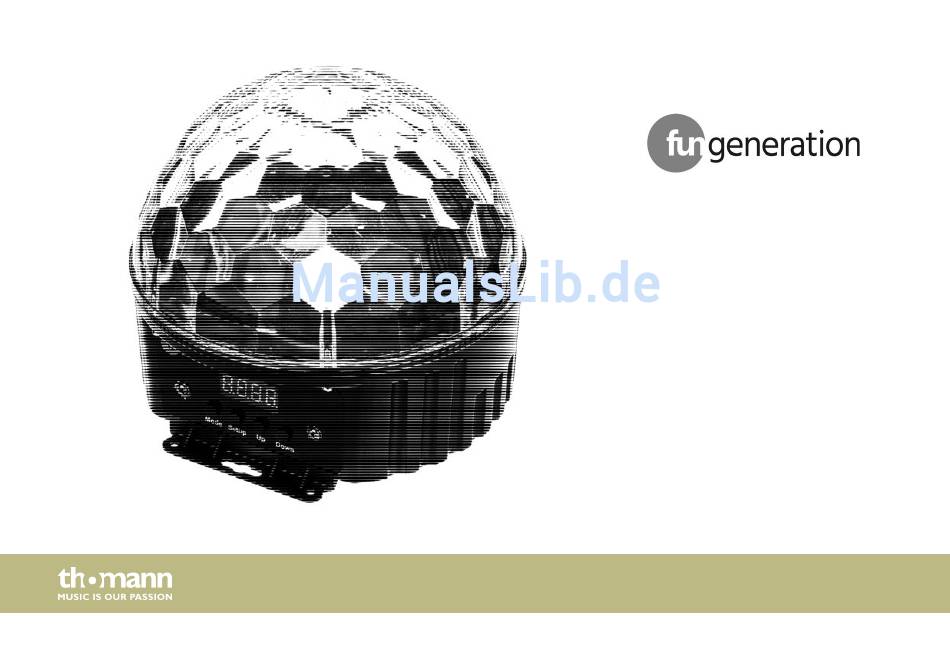

  • Seite 1 LED Diamond Dome LED-effekt bedienungsanleitung...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 17.01.2017, ID: 383676, 383684, 383686...

  • Seite 3: Inhaltsverzeichnis

    6.1 Betriebsarten „Vorprogrammierte automatische Show“ und „Manual“...... 30 6.2 Betriebsart „Slave“........................... 36 6.3 Betriebsart „Sound“......................... 37 6.4 Betriebsart „DMX“..........................38 6.4.1 Funktionen im 4-Kanal-DMX-Betrieb, Diamond Dome RGBW 4-in-1......38 6.4.2 Funktionen im 4-Kanal-DMX-Betrieb, Diamond Dome RGBWA UV 6-in-1....41 LED Diamond Dome...
  • Seite 4 Inhaltsverzeichnis 6.4.3 Funktionen im 4-Kanal-DMX-Betrieb, Diamond Dome UV........... 43 Technische Daten............................ 45 Stecker- und Anschlussbelegungen....................46 Fehlerbehebung............................47 Reinigung..............................49 Umweltschutz............................50 LED-effekt...

  • Seite 5: Allgemeine Hinweise

    Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. LED Diamond Dome...

  • Seite 6: Weitere Informationen

    Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.

  • Seite 7: Darstellungsmittel

    Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . LED Diamond Dome...

  • Seite 8: Symbole Und Signalwörter

    Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
  • Seite 9 HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. LED Diamond Dome...
  • Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED-effekt...

  • Seite 11: Sicherheitshinweise

    Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. LED Diamond Dome...
  • Seite 12 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
  • Seite 13 Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. LED Diamond Dome...
  • Seite 14 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab.

  • Seite 15: Stromversorgung

    Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. LED Diamond Dome...

  • Seite 16: Leistungsmerkmale

    – LED Diamond Dome RGBW 4-in-1 mit 1 × 4-in-1-LED, RGBW, 10 W – LED Diamond Dome RGBWA UV 6-in-1 mit 1 × 6-in-1-LED, RGBWA und UV, 12 W LED Diamond Dome UV mit 3 × UV-LED, 3 W –...

  • Seite 17: Installation Und Inbetriebnahme

    Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. Lagerungsverpackungen. LED Diamond Dome...
  • Seite 18 Installation und Inbetriebnahme Decken- oder Wandmontage Das Gerät ist für die Decken- oder Wandmontage konzipiert und verfügt zu diesem Zweck über zwei Montagelaschen auf der Unterseite. A Montagelaschen zur Decken- oder Wandbefestigung des Geräts. LED-effekt...
  • Seite 19 Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Fangseil oder eine Sicherungskette. HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. LED Diamond Dome...
  • Seite 20 Installation und Inbetriebnahme HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Befestigen Sie das Gerät mit den für die Anwendung geeigneten Befestigungsmaterialien an der Decke oder an einer Wand.
  • Seite 21 Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Eine so gebildete Kette kann aus maximal 30 DMX-Geräten bestehen. Stellen Sie sicher, dass der Ausgang des letzten Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abgeschlossen ist. LED Diamond Dome...
  • Seite 22 Installation und Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.

  • Seite 23: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite LED Diamond Dome...
  • Seite 24 Anschlüsse und Bedienelemente 1 Transparente Halbkugel mit Narrow-Beam-Linsen. 2 Infrarot-Empfänger für optional erhältliche Fernbedienung. 3 Display und Steuerungstasten: [Mode] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. [Setup] Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert. [Up] Erhöht den angezeigten Wert um eins.
  • Seite 25 Anschlüsse und Bedienelemente 5 [DMX OUT] DMX-Ausgang. 6 [FUSE] Sicherungshalter. 7 [POWER] Spannungsversorgungskabel. LED Diamond Dome...
  • Seite 26 Anschlüsse und Bedienelemente Fernbedienung (optional) LED-effekt...
  • Seite 27 Tasten [+] und [–]. 10 [ON/OFF] Aktiviert/deaktiviert das Gerät. 11 [SPEED] Aktiviert den Einstellmodus für die Programmgeschwindigkeit. Legen Sie die Geschwindigkeit mit den Tasten [+] und [–] fest. 12 [SOUND] Keine Funktion. 13 [STROBE] Schaltet die Blinklicht-Funktion ein/aus (Strobe-Effekt). LED Diamond Dome...
  • Seite 28 Anschlüsse und Bedienelemente 14 [+] Erhöht den eingestellten Wert. 15 [–] Verringert den eingestellten Wert. 16 [Dimming] Aktiviert die Dimm-Funktion. 17 [0 … 9] Zifferntasten für die direkte Auswahl einer Festfarbe. 18 [R], [G], [B], [A], [W] Tasten zur Auswahl eines Farbtons für den Dimmerbetrieb. LED-effekt...

  • Seite 29: Bedienung

    Benutzen Sie [Up] und [Down], um den jeweils angezeigten Wert zu ändern. Wenn Sie etwa 20 Sekunden lang keine Taste drücken, wird die aktuelle Einstellung automa‐ tisch übernommen und das Display dunkel geschaltet. Die eingestellten Werte bleiben erhalten, solange das Gerät mit der Stromversorgung verbunden ist. LED Diamond Dome...

  • Seite 30: Betriebsarten „Vorprogrammierte Automatische Show" Und „Manual

    Bedienung 6.1 Betriebsarten „Vorprogrammierte automatische Show“ und „Manual“ Eine vorprogrammierte automatische Show kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so lange, bis das Display „AUTO“...
  • Seite 31 Wenn Sie das Programm „Pr.01“ angewählt haben, können Sie mit [Up] und [Down] eine von Diamond Dome RGBW 4-in-1 15 statischen Farbeinstellungen für alle LEDs anwählen, siehe folgende Tabelle. Farbe Anzeige „00“ Grün „01“ Blau „02“ Weiß „03“ Rot/Grün „04“ Rot/Blau „05“ Rot/Weiß „06“ Grün/Blau „07“ Grün/Weiß „08“ Blau/Weiß „09“ LED Diamond Dome...
  • Seite 32 Bedienung Farbe Anzeige Rot/Grün/Blau „10“ Rot/Grün/Weiß „11“ Rot/Blau/Weiß „12“ Grün/Blau/Weiß „13“ Alle „14“ Blackout „15“ LED-effekt...
  • Seite 33 Diamond Dome RGBWA UV 6- 15 statischen Farbeinstellungen für alle LEDs anwählen, siehe folgende Tabelle. in-1 Farbe Anzeige „00“ Grün „01“ Blau „02“ Weiß „03“ Bernstein „04“ UV-Licht „05“ Rot/Weiß „06“ Rot/UV „07“ Grün/Blau „08“ Grün/Weiß „09“ LED Diamond Dome...
  • Seite 34 Bedienung Farbe Anzeige Blau/Weiß „10“ Rot/Grün/Bernstein „11“ Rot/Blau/UV „12“ Rot/Grün/Weiß/Bernstein „13“ Alle „14“ Blackout „15“ LED-effekt...
  • Seite 35 LED 2 „00“ LED 1 „01“ LED 3 „02“ LED 1 / LED 2 „03“ LED 2 / LED 3 „04“ LED 1 / LED 3 „05“ LED 1 / LED 2 / LED 3 „06“ Blackout „07“ LED Diamond Dome...

  • Seite 36: Betriebsart „Slave

    Bedienung 6.2 Betriebsart „Slave“ Diese Einstellung ist nur relevant, wenn das Gerät als Slave in einer Master-Slave-Konfiguration dient und nicht mittels DMX gesteuert wird. Drücken Sie [Mode] so lange, bis das Display „SLAv“ anzeigt. ð Das Gerät arbeitet im Slave-Modus. Wählen Sie mit [Mode] eine beliebige andere Betriebsart, um den Slave-Modus wieder zu verlassen.

  • Seite 37: Betriebsart „Sound

    Betriebsart auf akustische Impulse, die vom integrierten Mikrofon aufge‐ nommen werden. Drücken Sie [Mode] so lange, bis das Display „Soud“ anzeigt. ð Das Gerät arbeitet im Sound-Modus. Wählen Sie mit [Mode] eine beliebige andere Betriebsart, um den Sound-Modus wieder zu verlassen. LED Diamond Dome...

  • Seite 38: Betriebsart „Dmx

    Bedienung 6.4 Betriebsart „DMX“ Diese Einstellung ist nur relevant, wenn das Gerät mittels DMX gesteuert wird. Drücken Sie [Setup] so oft, bis das Display „d.xxx“ anzeigt. Weisen Sie dem Gerät mit [Up] und [Down] eine DMX-Adresse zwischen „d.001“ … „d. 509“...
  • Seite 39 70 … 79 Rot/Weiß 80 … 89 Grün/Blau 90 … 99 Grün/Weiß 100 … 109 Blau/Weiß 110 … 119 Rot/Grün/Blau 120 … 129 Rot/Grün/Weiß 130 … 139 Rot/Blau/Weiß 140 … 149 Grün/Blau/Weiß 150 … 159 Alle Farben LED Diamond Dome...
  • Seite 40 Bedienung Kanal Wert Funktion 160 … 229 Automatikbetrieb 230 … 255 Soundgesteuerter Betrieb Stroboskop-Effekt, wenn Kanal 1 = 10 … 229 0 … 8 Stroboskop-Effekt aus 9 … 255 Stroboskop-Effekt ein, Geschwindigkeit ansteigend Programmgeschwindigkeit, wenn Kanal 1 = 160 … 229 0 …...

  • Seite 41: Funktionen Im 4-Kanal-Dmx-Betrieb, Diamond Dome Rgbwa Uv 6-In-1

    10 … 19 20 … 29 Grün 30 … 39 Blau 40 … 49 Weiß 50 … 59 Bernstein 60 … 69 UV-Licht 70 … 79 Rot/Weiß 80 … 89 Rot/UV 90 … 99 Grün/Blau 100 … 109 Grün/Weiß LED Diamond Dome...
  • Seite 42 Bedienung Kanal Wert Funktion 110 … 119 Blau/Weiß 120 … 129 Rot/Grün/Bernstein 130 … 139 Rot/Blau/UV 140 … 149 Rot/Grün/Weiß/Bernstein 150 … 159 Alle Farben 160 … 229 Automatikbetrieb 230 … 255 Soundgesteuerter Betrieb Stroboskop-Effekt, wenn Kanal 1 = 10 … 229 0 …...

  • Seite 43: Funktionen Im 4-Kanal-Dmx-Betrieb, Diamond Dome Uv

    Wert Funktion 0 … 9 Blackout 10 … 24 LED 2 25 … 49 LED 1 50 … 74 LED 3 75 … 99 LED 1 / LED 2 100 … 124 LED 2 / LED 3 LED Diamond Dome...
  • Seite 44 Bedienung Kanal Wert Funktion 125 … 149 LED 1 / LED 3 150 … 159 LED 1 / LED 2 / LED 3 160 … 229 Automatikbetrieb 230 … 255 Soundgesteuerter Betrieb Stroboskop-Effekt, wenn Kanal 1 = 10 … 229 0 …...

  • Seite 45: Technische Daten

    25 W Versorgungsspannung 100 – 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 1 A, 250 V, träge Abmessungen (B × H × T) 182 mm × 162 mm × 182 mm Gewicht 0,8 kg LED Diamond Dome...

  • Seite 46: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 47: Fehlerbehebung

    Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED Diamond Dome...
  • Seite 48 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein 1. Überprüfen Sie die Netzverbindung und die Siche‐ Licht rung. 2. Überprüfen Sie die Einstellungen im manuellen Betrieb. Keine Reaktion auf den DMX-Con‐ 1. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder troller neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐...

  • Seite 49: Reinigung

    Die Lüftungsgitter des Geräts müssen regelmäßig von Verunreinigungen, wie Staub usw. gereinigt werden. Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden! LED Diamond Dome...

  • Seite 50: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 51 Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. LED Diamond Dome...
  • Seite 52 Notizen LED-effekt...
  • Seite 53 Notizen LED Diamond Dome...
  • Seite 54 Notizen LED-effekt...
