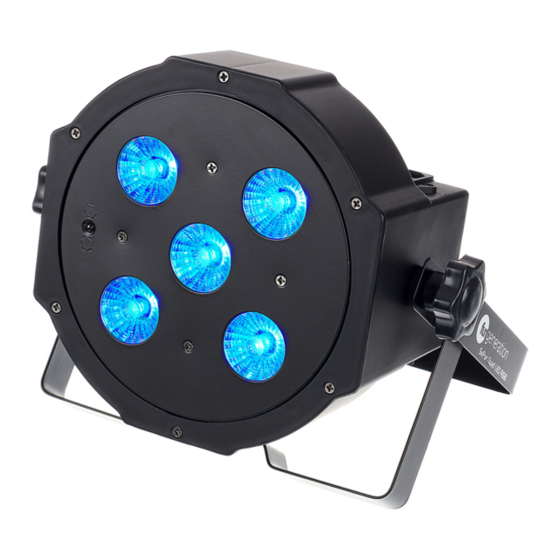

- Seite 1 SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW LED-PAR bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 16.12.2016, ID: 399604...
-
Seite 3: Inhaltsverzeichnis
Installation..............................18 Inbetriebnahme............................23 Anschlüsse und Bedienelemente....................26 Bedienung..............................33 7.1 Gerät starten............................33 7.2 Fernbedienung..........................33 7.3 Bedienung am Gerät........................37 7.4 Menüübersicht..........................43 7.5 Funktionen im 2-Kanal-DMX-Modus..................44 SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW... - Seite 4 Inhaltsverzeichnis 7.6 Funktionen im 4-Kanal-DMX-Modus..................47 7.7 Funktionen im 6-Kanal-DMX-Modus..................47 7.8 Funktionen im 8-Kanal-DMX-Modus..................48 Technische Daten............................ 52 Stecker- und Anschlussbelegungen....................54 Fehlerbehebung............................55 Reinigung..............................58 Umweltschutz............................59 LED-PAR...
-
Seite 5: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . Texteingaben Texteingaben, die man am Gerät vornimmt, sind durch Schreibmaschinenschrift gekenn‐ zeichnet. Beispiel: 2323 SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW... -
Seite 8: Symbole Und Signalwörter
Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. - Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben. - Seite 11 Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
- Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 13 Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
- Seite 14 Sicherheitshinweise HINWEIS! Brandgefahr durch falsche Polarität Falsch eingesetzte Batterien oder Akkus können zur Zerstörung des Geräts und der Batterien oder Akkus führen. Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität. HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen.
-
Seite 15: Stromversorgung
Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW... - Seite 16 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Linoleum-, Laminat- oder PVC- Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage.
-
Seite 17: Leistungsmerkmale
(Artnr. 354223) Musiksteuerung über das eingebaute Mikrofon Universeller zweiteiliger Montagebügel zur hängenden oder stehenden Montage Kühlung durch eingebauten Lüfter Geeignet für den Einsatz in Clubs, Bars, Bühnen, Ausstellungen usw. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW... -
Seite 18: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 19: Überhitzungsgefahr
Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW... - Seite 20 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen.
- Seite 21 Punkt an der vierten Stelle des Displays. Wenn sich das Gerät im DMX- Modus befindet, aber kein eingeschalteter DMX-Controller angeschlossen ist, blinkt das Dis‐ play. Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
-
Seite 22: Batterie In Die Fernbedienung Einlegen
Installation Batterie in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterie ein. Die Batterie liegt richtig, wenn der Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet. -
Seite 23: Inbetriebnahme
Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW... - Seite 24 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 25 Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
-
Seite 26: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorder- und Rückseite LED-PAR... - Seite 27 Anschlüsse und Bedienelemente Ansicht von oben / von unten SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
- Seite 28 Anschlüsse und Bedienelemente 1 Infrarot-Sensor zum Empfang der Signale der Fernbedienung. 2 [Power In] Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung. Schließen Sie das Gerät über das beiliegende Netzkabel an eine geerdete Netzsteckdose an. 3 [DMX In] DMX-Eingang 4 [Power Out] Kaltgeräteeinbaubuchse für die Stromversorgung weiterer Geräte.
- Seite 29 9 [Mode] Aktiviert das Hauptmenü bzw. ein Untermenü. 10 Mikrofon für die Musiksteuerung. 11 Zweiteiliger Bügel zum Aufhängen oder Aufstellen und zur Befestigung des Sicherheitsfangseils. 12 Feststellschrauben für den Bügel. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
- Seite 30 Anschlüsse und Bedienelemente Fernbedienung Eine Fernbedienung ist als optionales Zubehör (Artnr. 354223) nicht im Lieferumfang ent‐ halten. LED-PAR...
- Seite 31 Aktiviert den Programm-Modus. 16 [SOUND] Aktiviert die Musiksteuerung. 17 [SPEED] Ermöglicht es, die Ablaufgeschwindigkeit einzustellen. 18 [STROBE] Schaltet den Stroboskop-Effekt ein- und aus. 19 [+] Erhöht den angezeigten Wert um eins. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
- Seite 32 Anschlüsse und Bedienelemente 20 [Dimming] Helligkeitsregler 21 [–] Verringert den angezeigten Wert um eins. 22 [0] … [9] Zifferntasten zum direkten Eingeben eines Zahlenwerts. 23 Tasten zum Auswählen einer Farbe. LED-PAR...
-
Seite 33: Bedienung
Das Gerät kann nur mit der Fernbedienung gesteuert werden, wenn es sich nicht in der Betriebsart „DMX“ oder in der Betriebsart „Master/Slave“ befindet. Dunkelschaltung Benutzen Sie [ON/OFF], um das Gerät dunkel zu schalten (Blackout) oder die Dunkelschaltung wieder aufzuheben. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW... -
Seite 34: Programm-Modus
Bedienung Auto-Modus Drücken Sie [AUTO]. Das Gerät arbeitet nun im automatischen Stand-Alone-Betrieb. Im Auto-Modus können Sie einen Strobe-Effekt einschalten. Drücken Sie dazu [STROBE] und wählen Sie anschließend mit [+] und [–] einen Wert zwischen „FS00“ (langsam) und „FS99“ (schnell). Drücken Sie [STROBE] erneut, um den Strobe-Effekt auszuschalten. Im Auto-Modus können Sie die Ablaufgeschwindigkeit einstellen. - Seite 35 Drücken Sie [Dimming], um die Helligkeit der einzelnen Grundfarben einzustellen. Drücken Sie [R] (Rot), [G] (Grün), [B] (Blau) oder [1] (UV) und wählen Sie anschließend mit [+] und [–] einen Wert zwischen 0 und 255. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
- Seite 36 Bedienung Farbauswahl In jeder Betriebsart können Sie mit den farbigen Tasten eine Farbe direkt auswählen. Dabei gilt folgende Zuordnung: Taste Farbe Taste Farbe Taste Farbe Cyan Magenta Purpur Hellgrün Grün Rosa Hellblau Blau Gelb Braun Bernstein Weiß Warmweiß Weiß Rücksetzen auf Werkseinstel‐ Um das Gerät auf die Standardeinstellungen zurückzusetzen, drücken Sie [ON/OFF], um das lung Gerät dunkel zu schalten (Blackout und anschließend gleichzeitig [9], [8] und [7].
-
Seite 37: Bedienung Am Gerät
Werte und Einstellungen werden sofort übernehmen. Mit [Mode] gelangen Sie eine Menü‐ ebene zurück. Wenn Sie etwa 15 Sekunden lang keine Taste drücken, erlischt das Display. Die eingestellten Werte bleiben erhalten, auch wenn das Gerät von der Stromversorgung getrennt wird. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW... - Seite 38 Bedienung Auto-Modus Drücken Sie [Mode] so oft, bis das Display „AUTO“ anzeigt. Das Gerät arbeitet nun im automati‐ schen Stand-Alone-Betrieb. Der automatische Betrieb kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird.
- Seite 39 Programme drücken Sie [Setup], um anschließend mit [Up] | [Down] die Geschwindigkeit der Farbabfolgen zwischen „SP01“ (langsam) und „SPFL“ (schnell) einzustellen. Drücken Sie [Setup] um anschließend mit [Up] | [Down] die Blitzfrequenz zwischen „FS01“ (langsam) und „FS99“ (schnell) einzustellen. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
- Seite 40 Bedienung DMX-Adresse Drücken Sie [Mode] oder [Up] | [Down] so oft, bis das Display „d---“ anzeigt. Drücken Sie [Setup], um anschließend mit [Up] | [Down] die gewünschte DMX-Adresse zwischen 1 und 512 (Anzeige „d001“ … „d512“ ) einzustellen. Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt.
- Seite 41 Eine konstante Farbe kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
- Seite 42 Bedienung Color-Modus (SePar Quad RGB Drücken Sie [Mode] oder [Up] | [Down] so oft, bis das Display „CLor“ anzeigt. Alle LEDs leuchten UV IR) nun mit voller Intensität. Drücken Sie [Setup], um anschließend mit [Up] | [Down] die Intensität der Farbe Rot zwischen „r000“ (aus) und „r255“ (voll) einzustellen. Drücken Sie [Setup], um anschließend mit [Up] | [Down] die Intensität der Farbe Grün zwischen „g000“...
-
Seite 43: Menüübersicht
Bedienung 7.4 Menüübersicht SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW... -
Seite 44: Funktionen Im 2-Kanal-Dmx-Modus
Bedienung 7.5 Funktionen im 2-Kanal-DMX-Modus Kanal Wert Funktion Farb- oder Programmwahl 0 … 4 LEDs ausgeschaltet (blackout) 5 … 9 10 … 14 Gelb 15 … 19 Rehbraun 20 … 24 Grün 25 … 29 Cyan 30 … 34 Blau 35 …... - Seite 45 80 … 89 Automatische Show 2 90 … 99 Automatische Show 3 100 … 109 Automatische Show 4 110 … 119 Automatische Show 5 120 … 129 Automatische Show 6 SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
-
Seite 46: Funktion
Bedienung Kanal Wert Funktion 130 … 139 Automatische Show 7 140 … 149 Automatische Show 8 150 … 159 Automatische Show 9 160 … 169 Automatische Show 10 170 … 179 Automatische Show 11 180 … 189 Automatische Show 12 190 …... -
Seite 47: Funktionen Im 4-Kanal-Dmx-Modus
Intensität UV (0 % bis 100 %) (SePar Quad RGB UV IR) 7.7 Funktionen im 6-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW... -
Seite 48: Funktionen Im 8-Kanal-Dmx-Modus
Bedienung Kanal Wert Funktion 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) (SePar Quad RGBW IR) Intensität UV (0 % bis 100 %) (SePar Quad RGB UV IR) 0…255 Dimmer (0 % bis 100 %) 0…255 Strobe-Effekt, Geschwindigkeit ansteigend 7.8 Funktionen im 8-Kanal-DMX-Modus... - Seite 49 LEDs ausgeschaltet (blackout) 5 … 9 10 … 14 Gelb 15 … 19 Rehbraun 20 … 24 Grün 25 … 29 Cyan 30 … 34 Blau 35 … 39 Purpur SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
- Seite 50 Bedienung Kanal Wert Funktion 40 … 44 Rosa 45 … 49 Bernsteinfarben 50 … 54 Hellrot 55 … 59 Hellgrün 60 … 64 Hellblau 65 … 69 Kaltweiß 70 … 74 Weiß (SePar Quad RGBW IR) Warmweiß (SePar Quad RGB UV IR) 75 …...
- Seite 51 0 … 255 Ohne Funktion, wenn Kanal 7 = 0 … 79 Ablaufgeschwindigkeit der automatischen Show, wenn Kanal 7 = 80 … 189 Mikrofonempfindlichkeit, wenn Kanal 7 = 190 … 255 SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
-
Seite 52: Technische Daten
Technische Daten Technische Daten LED-PAR... - Seite 53 Sicherung 5 mm × 20 mm, 1,0 A, 250 V, träge Abmessungen (B × H × T, ohne Bügel) 180 mm × 175 mm × 85 mm Gewicht 1,1 kg SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
-
Seite 54: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 55: Fehlerbehebung
Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW... - Seite 56 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung und die Sicherung. Licht, das Display ist dunkel Trotz einwandfreier Stromversor‐ Prüfen Sie, ob sich das Gerät im DMX-Modus oder in der gung scheinbar keine Funktion Betriebsart „Slave“ befindet. Wenn ja, überprüfen Sie das Gerät in einer anderen Betriebsart.
- Seite 57 Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
-
Seite 58: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 59: Umweltschutz
Entsorgung von Batterien Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen gemäß den ört‐ lichen Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW... - Seite 60 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 61 Notizen SePar QUAD LED RGB UV IR, SePar QUAD LED RGBW...
