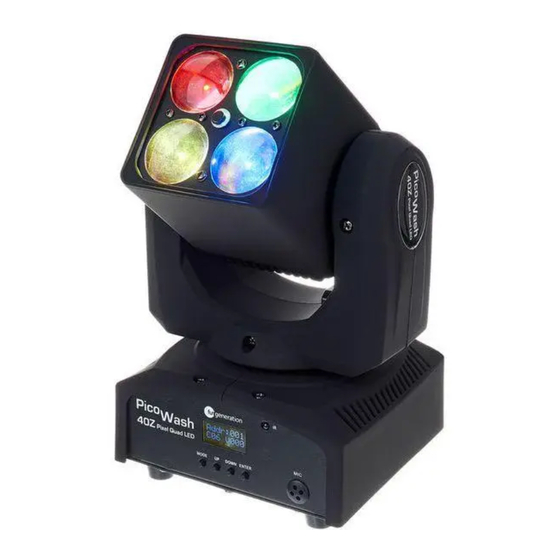

- Seite 1 PicoWash 40Z Pixel Quad moving head bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 26.06.2017, ID: 412551...
-
Seite 3: Inhaltsverzeichnis
1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................19 Installation..............................20 Inbetriebnahme............................24 Anschlüsse und Bedienelemente....................26 Bedienung..............................29 7.1 Gerät starten............................29 7.2 Funktionsauswahl..........................30 7.2.1 DMX-Menü............................31 7.2.2 Szene-Menü............................ 34 7.2.3 Programm-Menü.......................... 38 PicoWash 40Z Pixel Quad... - Seite 4 Inhaltsverzeichnis 7.3 Einstellungsmenü..........................39 7.4 Funktionen im 4-Kanal-DMX-Modus (8-bit)................47 7.5 Funktionen im 9-Kanal-DMX-Modus (16-bit)................. 47 7.6 Funktionen im 14-Kanal-DMX-Modus (16-bit)..............50 7.7 Funktionen im 26-Kanal-DMX-Modus (16-bit)..............53 Fernbedienung............................58 Technische Daten............................ 61 Stecker- und Anschlussbelegungen....................62 Fehlerbehebung............................63 Reinigung..............................65 Umweltschutz............................
-
Seite 5: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. PicoWash 40Z Pixel Quad... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. PicoWash 40Z Pixel Quad... -
Seite 8: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. - Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. PicoWash 40Z Pixel Quad...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als frei beweglicher Multifunktionsscheinwerfer bestimmt. Das Gebrauch Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwendung in Haus‐ halten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. - Seite 11 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. PicoWash 40Z Pixel Quad...
- Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 13 Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. PicoWash 40Z Pixel Quad...
- Seite 14 Sicherheitshinweise WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Fangseil oder eine Sicherungskette. Die Tragfähigkeit von Traversen oder anderen Befestigungen muss für die vorge‐ sehene Anzahl an Geräten ausreichen.
- Seite 15 Nähe des Geräts Arbeiten ausgeführt, muss das Gerät ausgeschaltet bleiben. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. PicoWash 40Z Pixel Quad...
- Seite 16 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Das Gerät darf während des Gebrauchs nicht bewegt werden. moving head...
-
Seite 17: Stromversorgung
Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. PicoWash 40Z Pixel Quad... - Seite 18 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Linoleum-, Laminat- oder PVC- Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage.
-
Seite 19: Leistungsmerkmale
Ansteuerung über DMX (4, 9, 14 oder 26 Kanäle) sowie über Tasten und Display am Gerät 9 vorprogrammierte automatische Shows Musiksteuerung Elektronischer Dimmer 0 … 100 % Zoom-Funktion 10° … 60° Shutter-Frequenz 0 … 20 Hz Omega Halterung und Infrarot Fernbedienung im Lieferumfang enthalten PicoWash 40Z Pixel Quad... -
Seite 20: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 21: Überhitzungsgefahr
Personen in unmittelbarer Nähe des Geräts aufhalten. Werden im Bewegungsbe‐ reich oder in unmittelbarer Nähe des Geräts Arbeiten ausgeführt, muss das Gerät ausgeschaltet bleiben. HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. PicoWash 40Z Pixel Quad... - Seite 22 Installation HINWEIS! Mögliche Schäden durch Bewegungen des Geräts Stellen Sie sicher, dass rund um das Gerät genügend Platz für die Bewegungen des Gerätekopfs (Drehung, Neigung) bleibt. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel.
- Seite 23 Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Befestigungsmöglichkeiten Sie können das Gerät an der Decke oder auf dem Fußboden installieren. Die Gewinde an der Gehäuseunterseite dienen zur sicheren Befestigung der mitgelieferten Omega Halterung oder von Traversenklemmen (clamps). PicoWash 40Z Pixel Quad...
-
Seite 24: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. moving head... - Seite 25 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. PicoWash 40Z Pixel Quad...
-
Seite 26: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente moving head... - Seite 27 6 Infrarot-Sensor zum Empfang der Signale der Fernbedienung. 7 Mikrofon für die Musiksteuerung. 8 [ENTER] Ruft das Menü zur jeweiligen Darstellungsart auf, bestätigt den eingestellten Wert. 9 [DOWN] Verringert den angezeigten Wert um eins und wählt Menüpunkte an. PicoWash 40Z Pixel Quad...
- Seite 28 Anschlüsse und Bedienelemente 10 [UP] Erhöht den angezeigten Wert um eins und wählt Menüpunkte an. 11 [MODE] Aktiviert das Einstellungsmenü, schaltet eine Menüebene zurück und schließt ein geöffnetes Untermenü, ohne die Änderungen zu speichern. 12 Display moving head...
-
Seite 29: Bedienung
Stellen Sie vor dem Einschalten und während des Betriebs sicher, dass sich keine Personen in unmittelbarer Nähe des Geräts aufhalten. Werden im Bewegungsbe‐ reich oder in unmittelbarer Nähe des Geräts Arbeiten ausgeführt, muss das Gerät ausgeschaltet bleiben. PicoWash 40Z Pixel Quad... -
Seite 30: Funktionsauswahl
Bedienung Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden beginnen die Lüfter zu arbeiten, der Kopf bewegt sich zu den Ausgangspunkten für Drehung (pan) und Neigung (tilt). Nach einigen weiteren Sekunden blinkt im Display „Addr:XXX NoSignal“... -
Seite 31: Dmx-Menü
Bedienung 7.2.1 DMX-Menü Drücken Sie [ENTER] während „Addr:XXX NoSignal“ im Display blinkt, um das DMX-Menü anzu‐ wählen. Drücken Sie [ENTER], um den ersten Menüpunkt aufzurufen. PicoWash 40Z Pixel Quad... - Seite 32 Bedienung DMX-Adresse Das Display zeigt „DMX Addr“ . Drücken Sie [ENTER], um anschließend mit [UP] und [DOWN] die Nummer des ersten vom Gerät zu verwendenden DMX-Kanals (DMX-Adresse) in einem Bereich von 001 bis max. 509 einzustellen. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Einstellung zu speichern und anschließend [DOWN], um zum nächsten Menüpunkt zu wechseln.
-
Seite 33: Dmx-Unterbrechung
Ablaufs reagieren soll. Wählen Sie „Stop“, wenn das Gerät dann seine Ausgangsposition annehmen soll. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Einstellung zu speichern und anschließend zweimal [MODE], um zur Funktionsauswahl zurückzukehren. Um den Menüpunkt ohne Änderungen zu wechseln, drücken Sie [MODE]. PicoWash 40Z Pixel Quad... -
Seite 34: Szene-Menü
Bedienung 7.2.2 Szene-Menü Drücken Sie [DOWN] während „Addr:XXX NoSignal“ im Display blinkt, um die Szene „Red Alone“ anzuwählen. Drücken Sie zweimal [ENTER], um das Szene-Menü zu öffnen und die Sze‐ nenparameter wie gewünscht zu ändern. Mit [UP] und [DOWN] wählen Sie die in folgender Tabelle erklärten Menüpunkte an, mit ENTER rufen Sie die damit verbunden Funktion auf. -
Seite 35: Wertebereich
Zoom-Einstellung für alle LEDs 10 – 60 Strobe1 Blitzfrequenz LED unten rechts 10 (langsam) – 255 (schnell) Red1 Intensität „Rot“ LED unten rechts 0 (aus) – 255 (max.) Green1 Intensität „Grün“ LED unten rechts 0 (aus) – 255 (max.) PicoWash 40Z Pixel Quad... - Seite 36 Bedienung Anzeige Beschreibung Wertebereich Blue1 Intensität „Blau“ LED unten rechts 0 (aus) – 255 (max.) White1 Intensität „Weiß“ LED unten rechts 0 (aus) – 255 (max.) Strobe2 Blitzfrequenz LED unten links 10 (langsam) – 255 (schnell) Red2 Intensität „Rot“ LED unten links 0 (aus) –...
- Seite 37 Wenn Sie das Menü verlassen haben und wieder „Red Alone“ angezeigt wird, drücken Sie [DOWN], um nacheinander die Szenen „Green Alone“, „Blue Alone“, „White Alone“, „Yellow Alone“, „Cyan Alone“, „Purple Alone“, „Red Alone“ und „AllWhite Alone“ anzuwählen, die Sie wie beschrieben verändern können. PicoWash 40Z Pixel Quad...
-
Seite 38: Programm-Menü
Bedienung 7.2.3 Programm-Menü Drücken Sie wiederholt [DOWN] während „Addr:XXX NoSignal“ im Display blinkt, um eine der 9 vorprogrammierten Shows „Prog 1“ bis „Prog 9“ anzuwählen. Drücken Sie zweimal [ENTER], um das Programm-Menü zu öffnen und die Showparameter wie gewünscht zu andern. Geschwindigkeit Das Display zeigt „Speed“... -
Seite 39: Einstellungsmenü
In diesem Menü können Sie das Gerät Ihren Wünschen entsprechend konfigurieren. Alle vor‐ genommenen Einstellungen werden gespeichert, auch wenn Sie das Gerät ausschalten und vom Stromnetz trennen. Drücken Sie [MODE] und bestätigen Sie mit [ENTER], um das Einstel‐ lungsmenü „Set Menu“ zu öffnen. PicoWash 40Z Pixel Quad... - Seite 40 Bedienung Auf Werkseinstellung zurück‐ Drücken Sie [ENTER], um den ersten Menüpunkt „Reload Default“ aufzurufen. Mit dieser Funk‐ setzen tion können Sie das Gerät auf die Werkseinstellung zurücksetzen. Alle von Ihnen zuvor gemachten Einstellungen werden dabei unwiederbringlich gelöscht. Wenn Sie die Funktion aktivieren wollen, benutzen Sie [UP] und [DOWN], um „ON“ auszu‐ wählen und bestätigen Sie mit [ENTER].
-
Seite 41: Mikrofonempfindlichkeit
Benutzen Sie [UP] und [DOWN], um „Always On“ auszuwählen, wenn das Display immer hell leuchten soll. Wählen Sie „Delay Off“ , wenn das Display nach ca. 25 Sekunden abgedunkelt werden soll. Bestätigen Sie jeweils mit [ENTER]. PicoWash 40Z Pixel Quad... - Seite 42 Bedienung Key Lock Drücken Sie ggf. mehrfach [DOWN] und bestätigen Sie mit [ENTER], um den Menüpunkt „Key Lock“ aufzurufen. Mit dieser Funktion legen Sie fest, ob die Tasten des Geräts automatisch 30 Sekunden nach der letzten Betätigung gegen unbeabsichtigte Bedienung gesperrt sind. Benutzen Sie [UP] und [DOWN], um „Lock: On“...
-
Seite 43: Betriebszeiten-Zähler
Passwort „001“ . Das Display zeigt „ClearTotal:No“ . Drücken Sie [UP] oder [DOWN], um die Anzeige auf „ClearTotal:OK“ zu schalten. Drücken Sie [ENTER] um die gesamte bisherige Betriebszeit zu löschen. Drücken Sie ggf. mehrfach [MODE], bis das Display wieder „Machine Timer“ anzeigt. PicoWash 40Z Pixel Quad... - Seite 44 Bedienung Motor Set Drücken Sie ggf. mehrfach [DOWN] und bestätigen Sie mit [ENTER], um den Menüpunkt „Motor Set“ aufzurufen. Mit dieser Funktion legen Sie fest, ob die LEDs im DMX-Betrieb während den Bewegungen des Gerätekopfes oder beim Zoomen leuchten oder nicht. Das Display zeigt „Motor Set“...
- Seite 45 Drücken Sie [ENTER] und wählen Sie mit [UP] und [DOWN] „Yes“ aus. Bestätigen Sie mit [ENTER], um die Szene zu speichern. Dadurch werden die zuvor für diese Szene gespeicherten Parameter überschrieben. Drücken Sie ggf. mehrfach [MODE], bis das Display wieder „Record Scene“ anzeigt. PicoWash 40Z Pixel Quad...
- Seite 46 Bedienung Erweitertes Menü Drücken Sie ggf. mehrfach [DOWN] und bestätigen Sie mit [ENTER], um den Menüpunkt „Advance Menu“ aufzurufen. Hier können Sie das Passwort ändern, das den Zugang zu einigen Menüoptionen gegen unbefugten Zugriff schützt. Das Display zeigt „Warning“ . Drücken Sie [UP] oder [DOWN] und bestätigen Sie mit [ENTER], um den Menüpunkt „PassWordManage“...
-
Seite 47: Funktionen Im 4-Kanal-Dmx-Modus (8-Bit)
Master-Dimmer (0 – 100 %) 7.5 Funktionen im 9-Kanal-DMX-Modus (16-bit) Kanal Wert Funktion 0…255 Drehung (pan) (0° bis zum Maximalwert des Pan-Bereichs 540°) 0…255 Feineinstellung Drehung (pan) 0…255 Neigung (tilt) (0° bis zum Maximalwert des Tilt-Bereichs 180°) PicoWash 40Z Pixel Quad... - Seite 48 Bedienung Kanal Wert Funktion 0…255 Feineinstellung Neigung (tilt) 0…255 Motorgeschwindigkeit (schnell bis langsam) 0…255 Zoom-Funktion (10° – 60°) 0…255 Master-Dimmer (0 – 100 %) 0…255 000…049 Keine Funktion 050…059 060‐…069 Grün 070…079 Blau 080…089 Weiß 090…099 Gelb 100…109 Cyan 110…119 Lila 120…129 alle weiß...
- Seite 49 Funktion 130…139 Leer 140…149 Programm 1 150…159 Programm 2 160…169 Programm 3 170…179 Programm 4 180…189 Programm 5 190…199 Programm 6 200…209 Programm 7 210…219 Programm 8 220…229 Programm 9 230…233 Leer 234…236 Reset 237…249 Leer PicoWash 40Z Pixel Quad...
-
Seite 50: Funktionen Im 14-Kanal-Dmx-Modus (16-Bit)
Bedienung Kanal Wert Funktion 250…255 Musikgesteuerter Modus 0…255 Geschwindigkeit / Empfindlichkeit 7.6 Funktionen im 14-Kanal-DMX-Modus (16-bit) Kanal Wert Funktion 0…255 Drehung (pan) (0° bis zum Maximalwert des Pan-Bereichs 540°) 0…255 Feineinstellung Drehung (pan) 0…255 Neigung (tilt) (0° bis zum Maximalwert des Tilt-Bereichs 180°) 0…255 Feineinstellung Neigung (tilt) 0…255... - Seite 51 0…255 Dimmer 0 – 100% 0…255 Grün Dimmer 0 – 100% 0…255 Blau Dimmer 0 – 100% 0…255 Weiß Dimmer 0 – 100% 0…255 000…049 Keine Funktion 050…059 060…069 Grün 070…079 Blau 080…089 Weiß 090…099 Gelb PicoWash 40Z Pixel Quad...
- Seite 52 Bedienung Kanal Wert Funktion 100…109 Cyan 110…119 Lila 120…129 alle weiß 130…139 Leer 140…149 Programm 1 150…159 Programm 2 160…169 Programm 3 170…179 Programm 4 180…189 Programm 5 190…199 Programm 6 200…209 Programm 7 210…219 Programm 8 220…229 Programm 9 moving head...
-
Seite 53: Funktionen Im 26-Kanal-Dmx-Modus (16-Bit)
0…255 Geschwindigkeit / Empfindlichkeit 7.7 Funktionen im 26-Kanal-DMX-Modus (16-bit) Kanal Wert Funktion 0…255 Drehung (pan) (0° bis zum Maximalwert des Pan-Bereichs 540°) 0…255 Feineinstellung Drehung (pan) 0…255 Neigung (tilt) (0° bis zum Maximalwert des Tilt-Bereichs 180°) PicoWash 40Z Pixel Quad... - Seite 54 Bedienung Kanal Wert Funktion 0…255 Feineinstellung Neigung (tilt) 0…255 Motorgeschwindigkeit (schnell bis langsam) 0…255 Zoom-Funktion (10° – 60°) 0…255 Master-Dimmer (0 – 100 %) 0…255 000…009 Keine Funktion (offen) Strobe, langsam bis schnell (1 Hz – 25 Hz) 0…255 LED 1 Dimmer 0 –...
- Seite 55 Dimmer 0 – 100% 0…255 LED 4 Grün Dimmer 0 – 100% 0…255 LED 4 Blau Dimmer 0 – 100% 0…255 LED 4 Weiß Dimmer 0 – 100% 0…255 000…049 Keine Funktion 050…059 060‐…069 Grün 070…079 Blau PicoWash 40Z Pixel Quad...
- Seite 56 Bedienung Kanal Wert Funktion 080…089 Weiß 090…099 Gelb 100…109 Cyan 110…119 Lila 120…129 alle weiß 130…139 Leer 140…149 Programm 1 150…159 Programm 2 160…169 Programm 3 170…179 Programm 4 180…189 Programm 5 190…199 Programm 6 200…209 Programm 7 moving head...
- Seite 57 Bedienung Kanal Wert Funktion 210…219 Programm 8 220…229 Programm 9 230…233 Leer 234…236 Reset 237…249 Leer 250…255 Musikgesteuerter Modus 0…255 Geschwindigkeit / Empfindlichkeit PicoWash 40Z Pixel Quad...
-
Seite 58: Fernbedienung
Fernbedienung Fernbedienung Zum Verwenden der Fernbedienung richten Sie sie mit der Infrarot-Diode auf den Infrarot- Sensor am Gerät aus und drücken Sie die gewünschten Tasten. Die maximale Entfernung vom Gerät liegt bei ca. 9 m. Das Gerät reagiert nur auf die Signale der Fernbedienung, wenn es nicht über DMX gesteuert wird. - Seite 59 Taste 9: X+ & Y– 7 [STROBE] Aktiviert die Strobe-Funktion für die aktuelle Lichtszene. Drücken Sie anschließend eine der Zifferntasten 2 – 9 für die gewünschte Strobe-Frequenz. Drücken Sie die Zifferntaste 1, um die Strobe-Funktion abzuschalten. PicoWash 40Z Pixel Quad...
- Seite 60 Fernbedienung 8 [COLOR] Zum Aufruf verschiedener Lichtszenen. Drücken Sie anschließend eine der Zifferntasten 1 – 8 für die gewünschte Lichtszene. 9 [FULL ON] Drücken Sie diese Taste zum Aufruf der Lichtszene „FULL ON“ (= weißes Licht mit voller Intensität). 10 [GOBO] Keine Funktion.
-
Seite 61: Technische Daten
100 – 240 V 50/60 Hz Leistungsaufnahme 67 W (Full on) Sicherung 5 mm × 20 mm, 2 A, 250 V, flink Abmessungen (B × H × T) 174 mm × 247 mm × 147 mm Gewicht 3 kg PicoWash 40Z Pixel Quad... -
Seite 62: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 63: Fehlerbehebung
Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: PicoWash 40Z Pixel Quad... - Seite 64 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung und die Hauptsiche‐ Licht, der Lüfter läuft nicht rung. Keine Reaktion auf den DMX-Con‐ 1. Überprüfen Sie die DMX-Anschlüsse und -Kabel auf troller korrekte Verbindung 2. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität.
-
Seite 65: Reinigung
Die Lüftungsgitter des Geräts müssen regelmäßig von Verunreinigungen, wie Staub usw. gereinigt werden. Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden! PicoWash 40Z Pixel Quad... -
Seite 66: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 67 Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. PicoWash 40Z Pixel Quad...
- Seite 68 Notizen moving head...
- Seite 69 Notizen PicoWash 40Z Pixel Quad...
