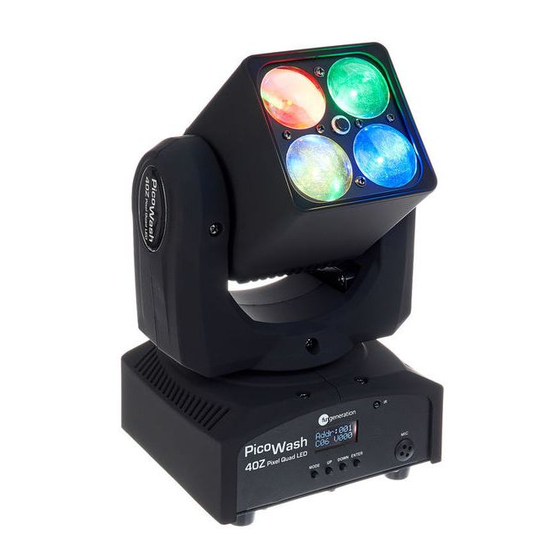

- Seite 1 PicoWash 40 Pixel Quad LED moving head bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 25.01.2017, ID: 372705...
-
Seite 3: Inhaltsverzeichnis
1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................11 Leistungsmerkmale..........................17 Installation..............................18 Inbetriebnahme............................22 Anschlüsse und Bedienelemente....................24 Bedienung..............................27 7.1 Gerät starten............................27 7.2 Funktionsauswahl..........................28 7.2.1 DMX-Menü............................29 7.2.2 Szene-Menü............................ 32 7.2.3 Programm-Menü.......................... 36 PicoWash 40 Pixel Quad LED... - Seite 4 Inhaltsverzeichnis 7.3 Einstellungsmenü..........................37 7.4 Funktionen im 3-Kanal-DMX-Modus (8-bit)................45 7.5 Funktionen im 8-Kanal-DMX-Modus (16-bit)................. 45 7.6 Funktionen im 13-Kanal-DMX-Modus (16-bit)..............48 7.7 Funktionen im 25-Kanal-DMX-Modus (16-bit)..............51 Fernbedienung............................55 Technische Daten............................ 58 Stecker- und Anschlussbelegungen....................59 Fehlerbehebung............................60 Reinigung..............................62 Umweltschutz............................
-
Seite 5: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. PicoWash 40 Pixel Quad LED... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . Texteingaben Texteingaben, die man am Gerät vornimmt, sind durch Schreibmaschinenschrift gekenn‐ zeichnet. Beispiel: 2323 PicoWash 40 Pixel Quad LED... -
Seite 8: Symbole Und Signalwörter
Allgemeine Hinweise Querverweise Verweise auf andere Stellen der Bedienungsanleitung erkennen Sie am vorangestellten Pfeil und der angegebenen Seitenzahl. In der elektronischen Version der Bedienungsanleitung können Sie auf den Querverweis klicken, um direkt an die angegebene Stelle zu springen. Beispiel: Siehe Ä... -
Seite 9: Bedeutung
Verletzungen führen kann, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. PicoWash 40 Pixel Quad LED... - Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. moving head...
-
Seite 11: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. PicoWash 40 Pixel Quad LED... - Seite 12 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 13 Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. PicoWash 40 Pixel Quad LED...
- Seite 14 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. VORSICHT! Verletzungsgefahr durch Bewegungen des Geräts Der Kopf des Geräts kann schnelle Bewegungen (Drehung, Neigung) ausführen und sehr helles Licht erzeugen.
- Seite 15 Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. PicoWash 40 Pixel Quad LED...
-
Seite 16: Stromversorgung
Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen. -
Seite 17: Leistungsmerkmale
Ansteuerung über DMX (3, 8, 13 oder 25 Kanäle) sowie über Tasten und Display am Gerät 9 vorprogrammierte automatische Shows Musiksteuerung Elektronischer Dimmer 0…100% Shutter-Frequenz 0…20 Hz Omega Halterung und Infrarot Fernbedienung im Lieferumfang enthalten PicoWash 40 Pixel Quad LED... -
Seite 18: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 19: Überhitzungsgefahr
Personen in unmittelbarer Nähe des Geräts aufhalten. Werden im Bewegungsbe‐ reich oder in unmittelbarer Nähe des Geräts Arbeiten ausgeführt, muss das Gerät ausgeschaltet bleiben. HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. PicoWash 40 Pixel Quad LED... - Seite 20 Installation HINWEIS! Mögliche Schäden durch Bewegungen des Geräts Stellen Sie sicher, dass rund um das Gerät genügend Platz für die Bewegungen des Gerätekopfs (Drehung, Neigung) bleibt. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel.
- Seite 21 Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Befestigungsmöglichkeiten Sie können das Gerät an der Wand, der Decke oder auf dem Fußboden installieren. Die Gewinde an der Gehäuseunterseite dienen zur sicheren Befestigung der mitgelieferten Omega Halterung oder von Traversenklemmen (clamps). PicoWash 40 Pixel Quad LED...
-
Seite 22: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. moving head... - Seite 23 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. PicoWash 40 Pixel Quad LED...
-
Seite 24: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente moving head... - Seite 25 6 Infrarot-Sensor zum Empfang der Signale der Fernbedienung. 7 Mikrofon für die Musiksteuerung. 8 [ENTER] Ruft das Menü zur jeweiligen Darstellungsart auf, bestätigt den eingestellten Wert. 9 [DOWN] Verringert den angezeigten Wert um eins und wählt Menüpunkte an. PicoWash 40 Pixel Quad LED...
- Seite 26 Anschlüsse und Bedienelemente 10 [UP] Erhöht den angezeigten Wert um eins und wählt Menüpunkte an. 11 [MODE] Aktiviert das Einstellungsmenü, schaltet eine Menüebene zurück und schließt ein geöffnetes Untermenü, ohne die Änderungen zu speichern. 12 Display. moving head...
-
Seite 27: Bedienung
Stellen Sie vor dem Einschalten und während des Betriebs sicher, dass sich keine Personen in unmittelbarer Nähe des Geräts aufhalten. Werden im Bewegungsbe‐ reich oder in unmittelbarer Nähe des Geräts Arbeiten ausgeführt, muss das Gerät ausgeschaltet bleiben. PicoWash 40 Pixel Quad LED... -
Seite 28: Funktionsauswahl
Bedienung Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden beginnen die Lüfter zu arbeiten, der Kopf bewegt sich zu den Ausgangspunkten für Drehung (pan) und Neigung (tilt). Nach einigen weiteren Sekunden blinkt im Display „Addr:XXX NoSignal“... -
Seite 29: Dmx-Menü
Bedienung 7.2.1 DMX-Menü Drücken Sie [ENTER] während „Addr:XXX NoSignal“ im Display blinkt, um das DMX-Menü anzu‐ wählen. Drücken Sie [ENTER], um den ersten Menüpunkt aufzurufen. PicoWash 40 Pixel Quad LED... - Seite 30 Bedienung DMX-Adresse Das Display zeigt „DMX Addr“ . Drücken Sie [ENTER], um anschließend mit [UP] und [DOWN] die Nummer des ersten vom Gerät zu verwendenden DMX-Kanals (DMX-Adresse) in einem Bereich von 001 bis max. 509 einzustellen. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Einstellung zu speichern und anschließend [DOWN], um zum nächsten Menüpunkt zu wechseln.
-
Seite 31: Dmx-Unterbrechung
Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Einstellung zu speichern und anschließend zweimal [MODE], um zur Funktionsauswahl zurückzukehren. Um den Menüpunkt ohne Änderungen zu wechseln, drücken Sie [MODE]. PicoWash 40 Pixel Quad LED... -
Seite 32: Szene-Menü
Bedienung 7.2.2 Szene-Menü Drücken Sie [DOWN] während „Addr:XXX NoSignal“ im Display blinkt, um die Szene „Red Alone“ anzuwählen. Drücken Sie zweimal [ENTER], um das Szene-Menü zu öffnen und die Sze‐ nenparameter wie gewünscht zu ändern. Mit [UP] und [DOWN] wählen Sie die in folgender Tabelle erklärten Menüpunkte an, mit ENTER rufen Sie die damit verbunden Funktion auf. -
Seite 33: Wertebereich
10 (langsam) – 255 (schnell) Red1 Intensität „Rot“ LED unten rechts 0 (aus) – 255 (max.) Green1 Intensität „Grün“ LED unten rechts 0 (aus) – 255 (max.) Blue1 Intensität „Blau“ LED unten rechts 0 (aus) – 255 (max.) PicoWash 40 Pixel Quad LED... - Seite 34 Bedienung Anzeige Beschreibung Wertebereich White1 Intensität „Weiß“ LED unten rechts 0 (aus) – 255 (max.) Strobe2 Blitzfrequenz LED unten links 10 (langsam) – 255 (schnell) Red2 Intensität „Rot“ LED unten links 0 (aus) – 255 (max.) Green2 Intensität „Grün“ LED unten links 0 (aus) –...
- Seite 35 Wenn Sie das Menü verlassen haben und wieder „Red Alone“ angezeigt wird, drücken Sie [DOWN], um nacheinander die Szenen „Green Alone“, „Blue Alone“, „White Alone“, „Yellow Alone“, „Cyan Alone“, „Purple Alone“, „Red Alone“ und „AllWhite Alone“ anzuwählen, die Sie wie beschrieben verändern können. PicoWash 40 Pixel Quad LED...
-
Seite 36: Programm-Menü
Bedienung 7.2.3 Programm-Menü Drücken Sie wiederholt [DOWN] während „Addr:XXX NoSignal“ im Display blinkt, um eine der 9 vorprogrammierten Shows „Prog 1“ bis „Prog 9“ anzuwählen. Drücken Sie zweimal [ENTER], um das Programm-Menü zu öffnen und die Showparameter wie gewünscht zu andern. Geschwindigkeit Das Display zeigt „Speed“... -
Seite 37: Einstellungsmenü
In diesem Menü können Sie das Gerät Ihren Wünschen entsprechend konfigurieren. Alle vor‐ genommenen Einstellungen werden gespeichert, auch wenn Sie das Gerät ausschalten und vom Stromnetz trennen. Drücken Sie [MODE] und bestätigen Sie mit [ENTER], um das Einstel‐ lungsmenü „Set Menu“ zu öffnen. PicoWash 40 Pixel Quad LED... - Seite 38 Bedienung Auf Werkseinstellung zurück‐ Drücken Sie [ENTER], um den ersten Menüpunkt „Reload Default“ aufzurufen. Mit dieser Funk‐ setzen tion können Sie das Gerät auf die Werkseinstellung zurücksetzen. Alle von Ihnen zuvor gemachten Einstellungen werden dabei unwiederbringlich gelöscht. Wenn Sie die Funktion aktivieren wollen, benutzen Sie [UP] und [DOWN], um „ON“ auszu‐ wählen und bestätigen Sie mit [ENTER].
-
Seite 39: Mikrofonempfindlichkeit
Benutzen Sie [UP] und [DOWN], um „Always On“ auszuwählen, wenn das Display immer hell leuchten soll. Wählen Sie „Delay Off“ , wenn das Display nach ca. 25 Sekunden abgedunkelt werden soll. Bestätigen Sie jeweils mit [ENTER]. PicoWash 40 Pixel Quad LED... - Seite 40 Bedienung Key Lock Drücken Sie ggf. mehrfach [DOWN] und bestätigen Sie mit [ENTER], um den Menüpunkt „Key Lock“ aufzurufen. Mit dieser Funktion legen Sie fest, ob die Tasten des Geräts automatisch 30 Sekunden nach der letzten Betätigung gegen unbeabsichtigte Bedienung gesperrt sind. Benutzen Sie [UP] und [DOWN], um „Lock: On“...
-
Seite 41: Betriebszeiten-Zähler
Passwort „001“ . Das Display zeigt „ClearTotal:No“ . Drücken Sie [UP] oder [DOWN], um die Anzeige auf „ClearTotal:OK“ zu schalten. Drücken Sie [ENTER] um die gesamte bisherige Betriebszeit zu löschen. Drücken Sie ggf. mehrfach [MODE], bis das Display wieder „Machine Timer“ anzeigt. PicoWash 40 Pixel Quad LED... - Seite 42 Bedienung Motor Set Drücken Sie ggf. mehrfach [DOWN] und bestätigen Sie mit [ENTER], um den Menüpunkt „Motor Set“ aufzurufen. Mit dieser Funktion legen Sie fest, ob die LEDs im DMX-Betrieb während den Bewegungen des Gerätekopfes leuchten oder nicht. Das Display zeigt „Motor Set“ an. Drücken Sie [ENTER], um die Funktion „Move Blackout“ anzu‐ wählen und bestätigen Sie mit [ENTER].
- Seite 43 Drücken Sie [ENTER] und wählen Sie mit [UP] und [DOWN] „Yes“ aus. Bestätigen Sie mit [ENTER], um die Szene zu speichern. Dadurch werden die zuvor für diese Szene gespeicherten Parameter überschrieben. Drücken Sie ggf. mehrfach [MODE], bis das Display wieder „Record Scene“ anzeigt. PicoWash 40 Pixel Quad LED...
- Seite 44 Bedienung Erweitertes Menü Drücken Sie ggf. mehrfach [DOWN] und bestätigen Sie mit [ENTER], um den Menüpunkt „Advance Menu“ aufzurufen. Hier können Sie das Passwort ändern, das den Zugang zu einigen Menüoptionen gegen unbefugten Zugriff schützt. Das Display zeigt „Warning“ . Drücken Sie [UP] oder [DOWN] und bestätigen Sie mit [ENTER], um den Menüpunkt „PassWordManage“...
-
Seite 45: Funktionen Im 3-Kanal-Dmx-Modus (8-Bit)
7.5 Funktionen im 8-Kanal-DMX-Modus (16-bit) Kanal Wert Funktion 0…255 Drehung (pan) (0° bis zum Maximalwert des Pan-Bereichs 540°) 0…255 Feineinstellung Drehung (pan) 0…255 Neigung (tilt) (0° bis zum Maximalwert des Tilt-Bereichs 180°) 0…255 Feineinstellung Neigung (tilt) PicoWash 40 Pixel Quad LED... - Seite 46 Bedienung Kanal Wert Funktion 0…255 Motorgeschwindigkeit (schnell bis langsam) 0…255 Master Dimmer 0 – 100% 0…255 000…049 Keine Funktion 050…059 060‐…069 Grün 070…079 Blau 080…089 Weiß 090…099 Gelb 100…109 Cyan 110…119 Lila 120…129 alle weiß 130…139 Leer 140…149 Programm 1 moving head...
- Seite 47 Programm 2 160…169 Programm 3 170…179 Programm 4 180…189 Programm 5 190…199 Programm 6 200…209 Programm 7 210…219 Programm 8 220…229 Programm 9 230…233 Leer 234…236 Reset 237…249 Leer 250…255 Musikgesteuerter Modus 0…255 Geschwindigkeit / Empfindlichkeit PicoWash 40 Pixel Quad LED...
-
Seite 48: Funktionen Im 13-Kanal-Dmx-Modus (16-Bit)
Bedienung 7.6 Funktionen im 13-Kanal-DMX-Modus (16-bit) Kanal Wert Funktion 0…255 Drehung (pan) (0° bis zum Maximalwert des Pan-Bereichs 540°) 0…255 Feineinstellung Drehung (pan) 0…255 Neigung (tilt) (0° bis zum Maximalwert des Tilt-Bereichs 180°) 0…255 Feineinstellung Neigung (tilt) 0…255 Motorgeschwindigkeit (schnell bis langsam) 0…255 Master Dimmer 0 –... - Seite 49 Funktion 0…255 Weiß Dimmer 0 – 100% 0…255 000…049 Keine Funktion 050…059 060…069 Grün 070…079 Blau 080…089 Weiß 090…099 Gelb 100…109 Cyan 110…119 Lila 120…129 alle weiß 130…139 Leer 140…149 Programm 1 150…159 Programm 2 PicoWash 40 Pixel Quad LED...
- Seite 50 Bedienung Kanal Wert Funktion 160…169 Programm 3 170…179 Programm 4 180…189 Programm 5 190…199 Programm 6 200…209 Programm 7 210…219 Programm 8 220…229 Programm 9 230…233 Leer 234…236 Reset 237…249 Leer 250…255 Musikgesteuerter Modus 0…255 Geschwindigkeit / Empfindlichkeit moving head...
-
Seite 51: Funktionen Im 25-Kanal-Dmx-Modus (16-Bit)
Keine Funktion (offen) 010…255 Strobe, langsam bis schnell (1 Hz – 25 Hz) 0…255 LED 1 Dimmer 0 – 100% 0…255 LED 1 Grün Dimmer 0 – 100% 0…255 LED 1 Blau Dimmer 0 – 100% PicoWash 40 Pixel Quad LED... - Seite 52 Bedienung Kanal Wert Funktion 0…255 LED 1 Weiß Dimmer 0 – 100% 0…255 LED 2 Dimmer 0 – 100% 0…255 LED 2 Grün Dimmer 0 – 100% 0…255 LED 2 Blau Dimmer 0 – 100% 0…255 LED 2 Weiß Dimmer 0 – 100% 0…255 LED 3 Dimmer 0 –...
- Seite 53 Bedienung Kanal Wert Funktion 0…255 000…049 Keine Funktion 050…059 060‐…069 Grün 070…079 Blau 080…089 Weiß 090…099 Gelb 100…109 Cyan 110…119 Lila 120…129 alle weiß 130…139 Leer 140…149 Programm 1 150…159 Programm 2 160…169 Programm 3 PicoWash 40 Pixel Quad LED...
- Seite 54 Bedienung Kanal Wert Funktion 170…179 Programm 4 180…189 Programm 5 190…199 Programm 6 200…209 Programm 7 210…219 Programm 8 220…229 Programm 9 230…233 Leer 234…236 Reset 237…249 Leer 250…255 Musikgesteuerter Modus 0…255 Geschwindigkeit / Empfindlichkeit moving head...
-
Seite 55: Fernbedienung
Regelt die Lichtintensität zwischen 0 und 100%. Drücken Sie wiederholt [Dimmer +] oder halten Sie die Taste gedrückt, um die Lichtintensität zu erhöhen. Drücken Sie wiederholt [Dimmer–] oder halten Sie die Taste gedrückt, um die Lichtintensität zu verringern. 3 [SOUND OFF] Deaktiviert die Musiksteuerung. PicoWash 40 Pixel Quad LED... - Seite 56 Fernbedienung 4 [SHOW] Um eine der 9 vorprogrammierten automatischen Shows aufzurufen, drücken Sie diese Taste gefolgt von der Zifferntaste 1 – 9 für die gewünschte Show. Um eine Show abzu‐ brechen, drücken Sie [STAND BY]. 5 [SOUND ON] Aktiviert die Musiksteuerung. 6 Zifferntasten Mit diesen Tasten können Sie die Drehung (X) und Neigung (Y) des Gerätekopfes fein einstellen:...
- Seite 57 1 – 8 für die gewünschte Lichtszene. 9 [FULL ON] Drücken Sie diese Taste zum Aufruf der Lichtszene „FULL ON“ (= weißes Licht mit voller Intensität). 10 [GOBO] Keine Funktion. 11 Infrarot-Diode Sendet die Infrarot-Signale zum Gerät. PicoWash 40 Pixel Quad LED...
-
Seite 58: Technische Daten
Technische Daten Technische Daten Anzahl der DMX-Kanäle 3, 8, 13, 25 4 × 10 W Quad Colour RGBW LEDs Abstrahlwinkel 28° Spannungsversorgung 100 – 240 V , 50/60 Hz Leistungsaufnahme 55 W (Full on) Sicherung 5 mm × 20 mm, 2 A, 250 V, flink Abmessungen (B ×... -
Seite 59: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) PicoWash 40 Pixel Quad LED... -
Seite 60: Fehlerbehebung
Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: moving head... - Seite 61 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. PicoWash 40 Pixel Quad LED...
-
Seite 62: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 63: Umweltschutz
Beachten Sie die Hinweise und Kennzeichen auf der Verpa‐ ckung. Entsorgung von Batterien Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen gemäß den ört‐ lichen Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. PicoWash 40 Pixel Quad LED... - Seite 64 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 65 Notizen PicoWash 40 Pixel Quad LED...
- Seite 66 Notizen moving head...
