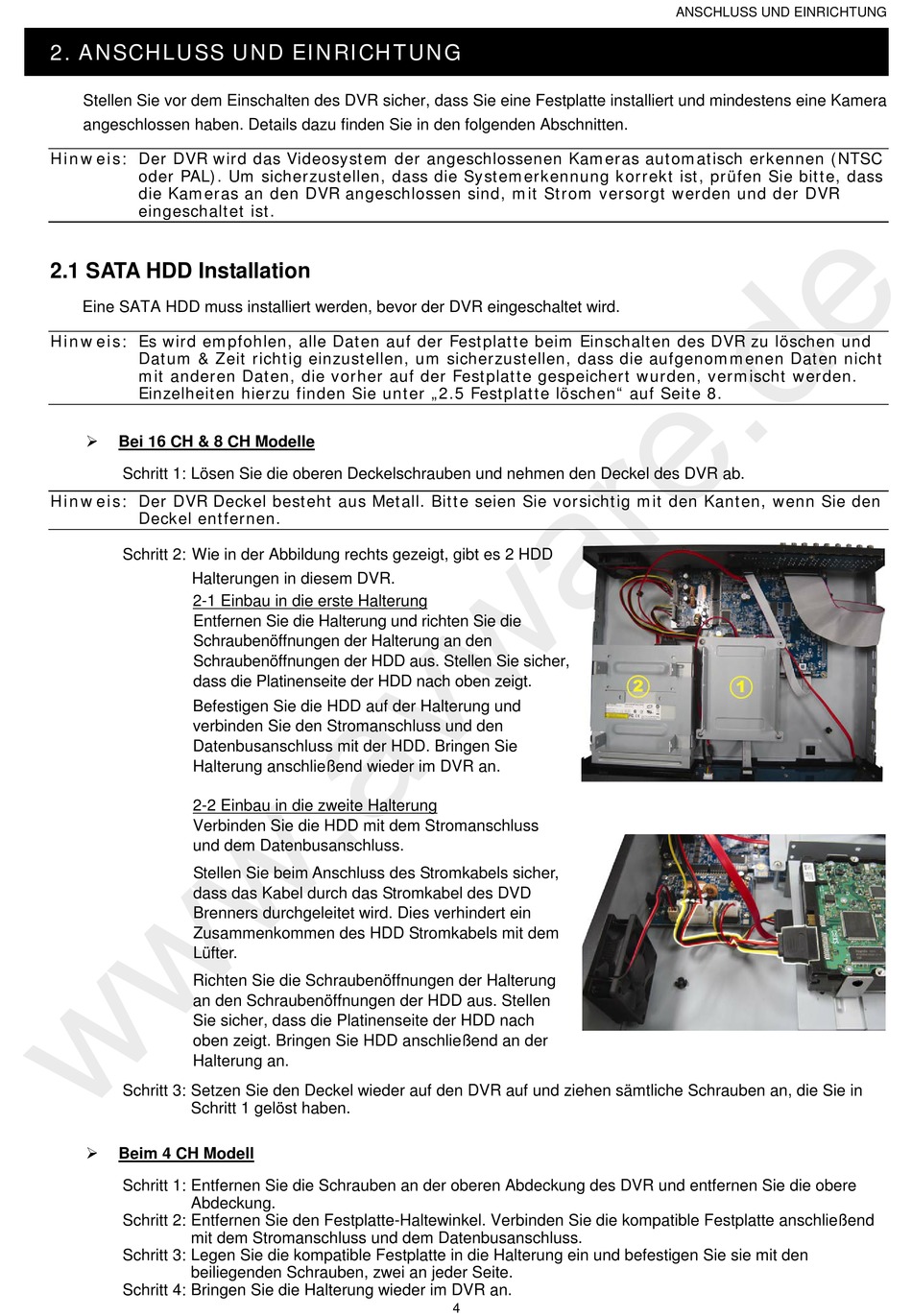

2. ANSCHLUSS UND EINRICHTUNG
Stellen Sie vor dem Einschalten des DVR sicher, dass Sie eine Festplatte installiert und mindestens eine Kamera
angeschlossen haben. Details dazu finden Sie in den folgenden Abschnitten.
Hinweis: Der DVR wird das Videosystem der angeschlossenen Kameras automatisch erkennen (NTSC
oder PAL). Um sicherzustellen, dass die Systemerkennung korrekt ist, prüfen Sie bitte, dass
die Kameras an den DVR angeschlossen sind, mit Strom versorgt werden und der DVR
eingeschaltet ist.
2.1 SATA HDD Installation
Eine SATA HDD muss installiert werden, bevor der DVR eingeschaltet wird.
Hinweis: Es wird empfohlen, alle Daten auf der Festplatte beim Einschalten des DVR zu löschen und
Datum & Zeit richtig einzustellen, um sicherzustellen, dass die aufgenommenen Daten nicht
mit anderen Daten, die vorher auf der Festplatte gespeichert wurden, vermischt werden.
Einzelheiten hierzu finden Sie unter „2.5 Festplatte löschen" auf Seite 8.
Bei 16 CH & 8 CH Modelle
Schritt 1: Lösen Sie die oberen Deckelschrauben und nehmen den Deckel des DVR ab.
Hinweis: Der DVR Deckel besteht aus Metall. Bitte seien Sie vorsichtig mit den Kanten, wenn Sie den
Deckel entfernen.
Schritt 2: Wie in der Abbildung rechts gezeigt, gibt es 2 HDD
Halterungen in diesem DVR.
2-1 Einbau in die erste Halterung
Entfernen Sie die Halterung und richten Sie die
Schraubenöffnungen der Halterung an den
Schraubenöffnungen der HDD aus. Stellen Sie sicher,
dass die Platinenseite der HDD nach oben zeigt.
Befestigen Sie die HDD auf der Halterung und
verbinden Sie den Stromanschluss und den
Datenbusanschluss mit der HDD. Bringen Sie
Halterung anschließend wieder im DVR an.
2-2 Einbau in die zweite Halterung
Verbinden Sie die HDD mit dem Stromanschluss
und dem Datenbusanschluss.
Stellen Sie beim Anschluss des Stromkabels sicher,
dass das Kabel durch das Stromkabel des DVD
Brenners durchgeleitet wird. Dies verhindert ein
Zusammenkommen des HDD Stromkabels mit dem
Lüfter.
Richten Sie die Schraubenöffnungen der Halterung
an den Schraubenöffnungen der HDD aus. Stellen
Sie sicher, dass die Platinenseite der HDD nach
oben zeigt. Bringen Sie HDD anschließend an der
Halterung an.
Schritt 3: Setzen Sie den Deckel wieder auf den DVR auf und ziehen sämtliche Schrauben an, die Sie in
Schritt 1 gelöst haben.
Beim 4 CH Modell
Schritt 1: Entfernen Sie die Schrauben an der oberen Abdeckung des DVR und entfernen Sie die obere
Abdeckung.
Schritt 2: Entfernen Sie den Festplatte-Haltewinkel. Verbinden Sie die kompatible Festplatte anschließend
mit dem Stromanschluss und dem Datenbusanschluss.
Schritt 3: Legen Sie die kompatible Festplatte in die Halterung ein und befestigen Sie sie mit den
beiliegenden Schrauben, zwei an jeder Seite.
Schritt 4: Bringen Sie die Halterung wieder im DVR an.
4
ANSCHLUSS UND EINRICHTUNG
