3
Bedienung
Einstellen des Mikroskops
1. Die Mikroskopbeleuchtung einschalten und die einzelnen Komponenten des Mikroskops für das Mikroskopieren vorbereiten.
2. Den Strahlengangwahlschalter des binokularen Fototubus herausziehen, um den Strahlengang für Mikrofotografie ein-
zustellen. Wenn der seitliche Ausgang eines Mikroskops der Serie IX2 verwendet wird, den Strahlengang auf den
seitlichen Ausgang einstellen.
Parfokalitätseinstellung
}Durch diese Einstellung ist es möglich, das mikroskopische Bild und das Monitorbild gleichzeitig scharfzustellen. Für
diesen Einstellungsvorgang empfiehlt sich die Verwendung eines Objektivs mit der höchstmöglichen Vergrößerung.
1. Durch die Okulare blicken, an denen die Dioptrien richtig eingestellt sein müssen. Das Objekt möglichst genau scharfstellen.
2. Mit dem Sechskant-Steckschlüssel die Feststellschraube @ des C-Mount-Adapters für den Durchlicht-Ausgang etwas lösen.

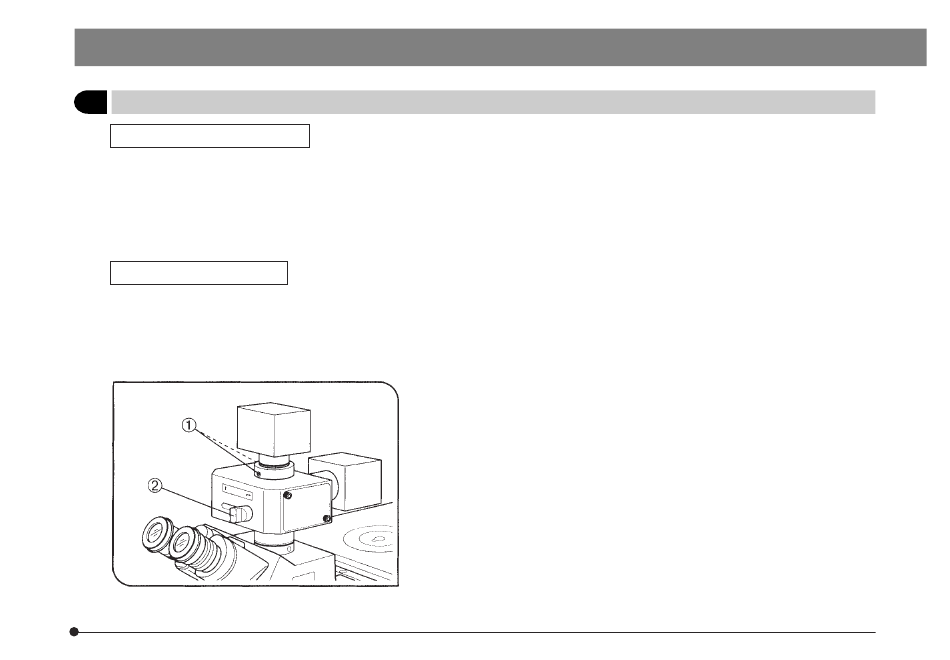

Abb. 4
3. Videokamera und Monitor einschalten.
4. Durch Verschieben des Strahlengangwahlschalters ² den Strahlen-
gang zum Durchlicht-Ausgang einstellen.
5. Nun wird das mikroskopische Bild auf dem Monitor angezeigt. Die
Videokamera allmählich anheben und in der Position, an der das
Monitorbild scharf erscheint, durch Anziehen einer der beiden Feststell-
schrauben @ provisorisch befestigen.
6. Die Feineinstellung vornehmen und prüfen, ob eine genaue Scharf-
einstellung erreicht ist. Anschließend beide Feststellschrauben @ gut
anziehen.
}Für die Parfokalitätseinstellung am Auflicht-Ausgang entsprechend
vorgehen.
U-DPCAD
7
