Abb. 1
4
Montage des U-DPCAD
1. Mit dem Sechskant-Schraubendreher, der mit dem Mikroskopstativ gelie-
fert wurde, die Feststellschraube am binokularen Fototubus oder am seit-
lichen Ausgang lösen.
2. Die Ringschwalbenaufnahme des U-DPCAD einsetzen, und die Fests-
tellschraube vorübergehend leicht festziehen.
Den U-DPCAD in die richtige Stellung drehen, dann die Feststellschraube
gut anziehen.

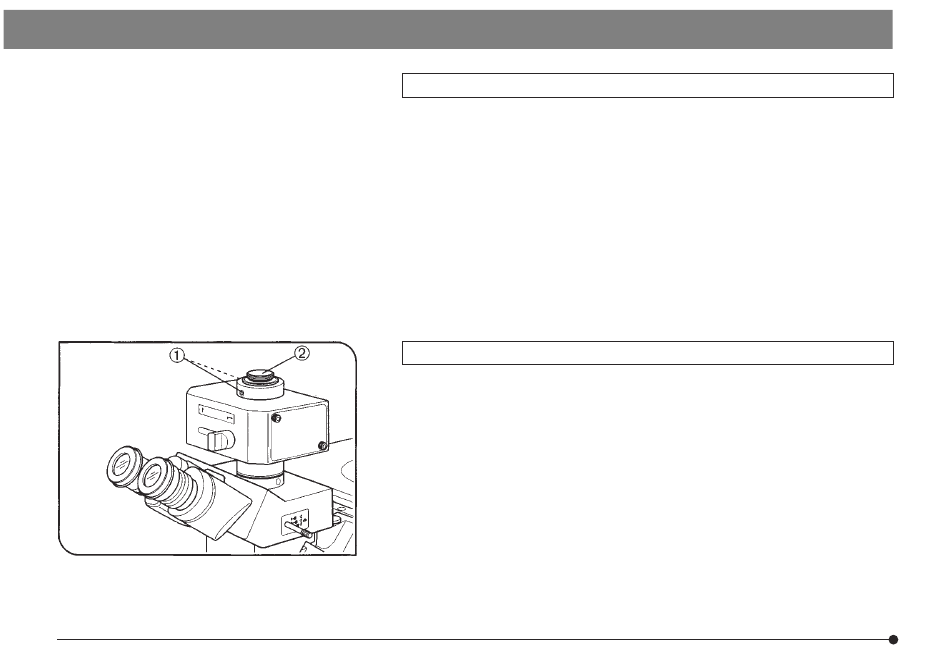

Montage der C-Mount-Adapter
1. Mit dem Sechskant-Steckschlüssel, der mit dem U-DPCAD geliefert wurde,
die beiden Feststellschrauben @ des C-Mount-Adapters für den Durch-
licht-Ausgang lösen. Den C-Mount-Adapter ² abnehmen.
}Der C-Mount-Adapter für den Durchlicht-Ausgang ist durch eine Einker-
bung an der Unterseite gekennzeichnet.
2. Den C-Mount-Adapter fest in die vorgesehene Videokamera einschrauben.
3. Den C-Mount-Adapter mit der Videokamera wieder an der ursprüngli-
chen Stelle einsetzen, und die Feststellschrauben vorübergehend leicht
festziehen. Nach der Parfokalitätseinstellung die Feststellschrauben gut
anziehen.
}Den C-Mount-Adapter für den Auflicht-Ausgang in der selben Weise
montieren.
