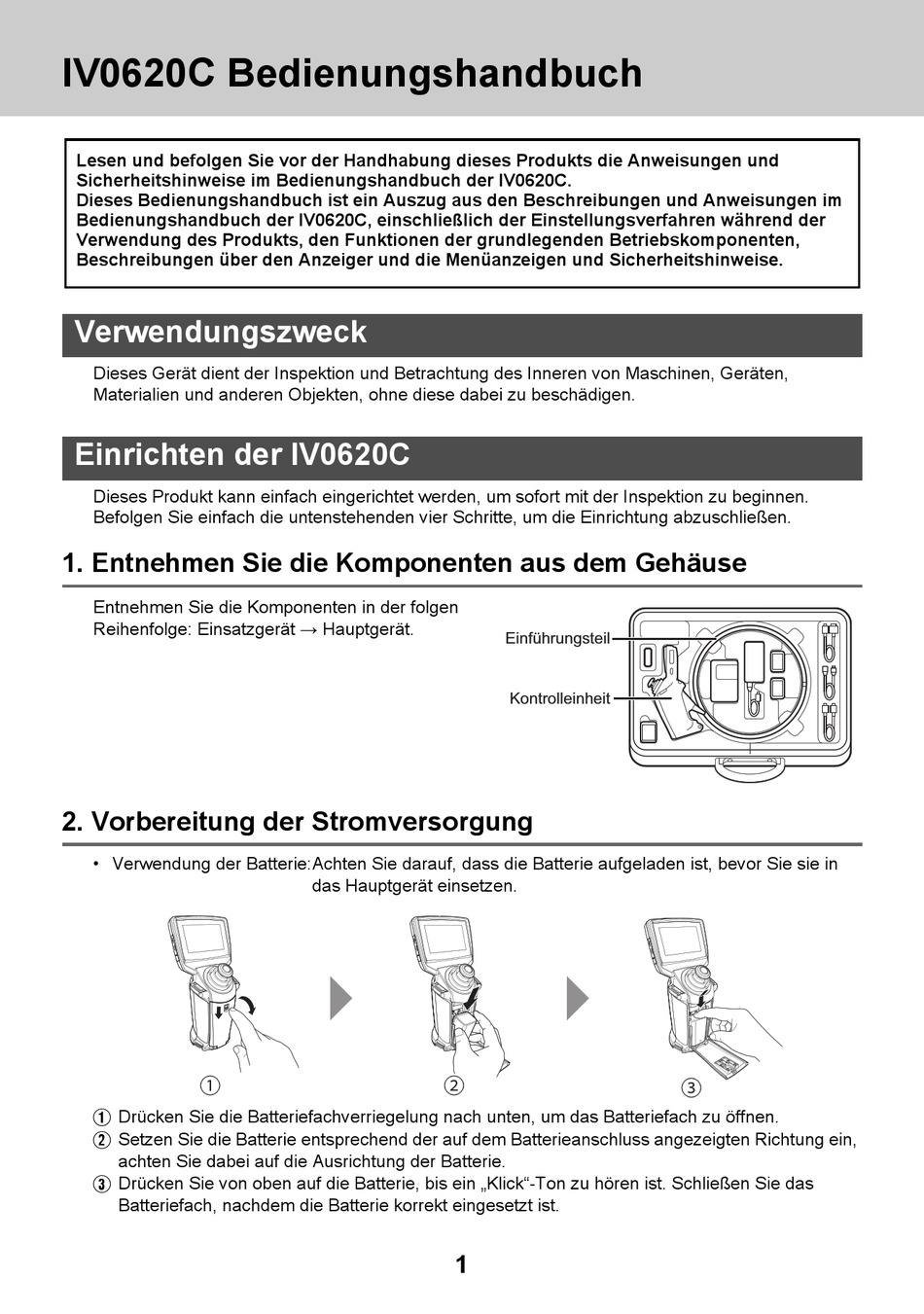

IV0620C Bedienungshandbuch
Lesen und befolgen Sie vor der Handhabung dieses Produkts die Anweisungen und
Sicherheitshinweise im Bedienungshandbuch der IV0620C.
Dieses Bedienungshandbuch ist ein Auszug aus den Beschreibungen und Anweisungen im
Bedienungshandbuch der IV0620C, einschließlich der Einstellungsverfahren während der
Verwendung des Produkts, den Funktionen der grundlegenden Betriebskomponenten,
Beschreibungen über den Anzeiger und die Menüanzeigen und Sicherheitshinweise.
Verwendungszweck
Dieses Gerät dient der Inspektion und Betrachtung des Inneren von Maschinen, Geräten,
Materialien und anderen Objekten, ohne diese dabei zu beschädigen.
Einrichten der IV0620C
Dieses Produkt kann einfach eingerichtet werden, um sofort mit der Inspektion zu beginnen.
Befolgen Sie einfach die untenstehenden vier Schritte, um die Einrichtung abzuschließen.
1. Entnehmen Sie die Komponenten aus dem Gehäuse
Entnehmen Sie die Komponenten in der folgen
Reihenfolge: Einsatzgerät → Hauptgerät.
2. Vorbereitung der Stromversorgung
• Verwendung der Batterie:Achten Sie darauf, dass die Batterie aufgeladen ist, bevor Sie sie in
A Drücken Sie die Batteriefachverriegelung nach unten, um das Batteriefach zu öffnen.
B Setzen Sie die Batterie entsprechend der auf dem Batterieanschluss angezeigten Richtung ein,
achten Sie dabei auf die Ausrichtung der Batterie.
C Drücken Sie von oben auf die Batterie, bis ein „Klick"-Ton zu hören ist. Schließen Sie das
Batteriefach, nachdem die Batterie korrekt eingesetzt ist.
das Hauptgerät einsetzen.
1
Einführungsteil
Kontrolleinheit
Werbung
Verwandte Anleitungen für Olympus IV0620C
Inhaltszusammenfassung für Olympus IV0620C
- Seite 1 Sicherheitshinweise im Bedienungshandbuch der IV0620C. Dieses Bedienungshandbuch ist ein Auszug aus den Beschreibungen und Anweisungen im Bedienungshandbuch der IV0620C, einschließlich der Einstellungsverfahren während der Verwendung des Produkts, den Funktionen der grundlegenden Betriebskomponenten, Beschreibungen über den Anzeiger und die Menüanzeigen und Sicherheitshinweise.
- Seite 2 Spitzen-Schutzhaube im Uhrzeigersinn festzuziehen. Wenn die Spitzen-Schutzhaube lose ist, befestigen Sie sie korrekt gemäß „6.2 Replacing the Tip Protection Hood“ im Bedienungshandbuch der IV0620C. Die Spitzen-Schutzhaube ist ein Verbrauchsmaterial. Ersetzen Sie die Spitzen-Schutzhaube, wenn sie verschlissen oder verformt ist. 4. Einschalten der Stromversorgung Drücken Sie die Taste POWER (...
- Seite 3 Wenn Sie das SD-Kartenmedium zum ersten Mal verwenden, formatieren Sie es mit dem Hauptge- rät, bevor Sie mit der Aufnahme beginnen. Zu weiteren Einzelheiten über das Verfahren, beziehen Sie sich bitte auf das Bedienungshandbuch der IV0620C. Standbilder aufnehmen 1. Drücken Sie kurz auf die Taste [FRZ/REC], um das Bild einzufrieren.
- Seite 4 LCD-Monitor Nomenklatur Filmaufnahme-Anzeige Batterieanzeige Anzahl der aufnehmbaren Ordnername Bilder Taste Ordner Standbildanzeige überspringen Taste [MENU] Temperaturanzeige Taste [VIEW] Taste Helligkeitseinstellung, Helligkeitslevel Taste [THUMBNAIL] Taste Zoomeinstellung, Taste [LIGHT] Zoomlevel Logo Datum/Zeit Titel Taste [MENU] : Zeigt den Menübildschirm an. Taste [VIEW] : Zeigt das letzte Bild als Vollbild an (Anzeigebildschirm).
- Seite 5 Verwendung des Live-Bildschirms/Standbild-Bildschirms Menü Verfügbare Einstellungen BILDNAME Bildname Ein Titel kann auf dem Live-Bildschirm und den registrierten Bildern angezeigt werden. Die Eingabe kann bis zu 30 Zeichen umfassen. W:ABGLEICH Anpassung des Weißabgleichs (Nur Live-Bildschirm) Legt fest, ob Weißabgleich durchgeführt wird. Einstellung durch Aufnahme eines weißen Objekts (Papier, usw.) aus einer Entfernung von etwa 50 bis 60 mm.
- Seite 6 Menü Verfügbare Einstellungen MEDIEN SD-Kartenformatierung (Initialisierung) -FORMAT DATUM ZEIT Datums- und Zeiteinstellungen TOUCH SCREEN Passt die Ansprechposition an, wenn Sie auf das Bedienfeld tippen. EINST. Führen Sie die Anpassung ebenso durch, als ob die Ansprechposition falsch ausgerichtet ist, wenn Sie auf den Bildschirm tippen. SPRACHE Auswahl der Displaysprache Legt die Sprache fest, die für Menüs und Meldungen verwendet wird.
- Seite 7 Eingabe eines Titels Geben Sie Text über die On-Screen-Tastatur ein Tippen Sie auf die Taste Zeichenauswahl, um einen Eingabemodus auszuwählen. Tippen Sie auf die Zeichentasten. Tippen Sie auf [AUSFÜHREN]. Auswahl eines voreingestellten Titels für die Eingabe Tippen Sie auf [AUSWAHL]. Tippen Sie auf den entsprechenden voreingestellten Titel in der Liste.
- Seite 8 Reparaturversuche durch. Anderenfalls könnte der Benutzer verletzt und/oder das Gerät beschädigt werden. Wenden Sie sich für alle Reparaturen und Wartungsarbeiten an Olympus. Olympus übernimmt keine Haftung für jegliche Unfälle oder Beschädigungen des Geräts aufgrund von Reparaturversuchen von anderen Personen als Olympus-Mitarbeitern.
- Seite 9 Vorkehrungen, wie das Tragen von Handschuhen. • Passen Sie auf, dass Sie nicht über das Netzkabel oder Kabel des Einführungsrohrs stolpern. • Verwenden Sie nur von Olympus festgelegte Stromkabel und AC-Adapter. Anderenfalls kann es zu Rauchbildung, einem Brand oder Stromschlag kommen.
- Seite 10 • Verwenden Sie keine anderen Teile als das Einführungsrohr im Regen oder in Wasser und waschen Sie sie nicht mit fließendem Wasser oder einem nassen Gegenstand. Dieses Gerät ist nicht wasserdicht. Kontakt mit Wasser kann zu einem Stromschlag führen. Es darf nicht in Wasser verwendet oder gelagert werden.
- Seite 11 Sicherheitshinweise zur Batterie Sollten Probleme bei der Verwendung des Geräts mit Batterien auftreten, wenden Sie sich an Olympus. Beachten Sie die unten beschriebenen Sicherheitshinweise, wenn Sie die Batterie handhaben. Andernfalls kann es zu einem Austritt der Batteriesäure, einer übermäßigen Wärmeentwicklung, Rauch, einer Batterie-Explosion, einem Stromschlag und/oder Verbrennungen kommen.
- Seite 12 • Wenn es bei der Entnahme der Batterie aus dem Gerät zu Problemen kommt, wenden Sie keine übermäßige Kraft an. Wenden Sie sich an Olympus. • Wenn Sie die Batterie mit einem Flugzeug transportieren, wenden Sie sich vorher an die Airline.
