BEDIENUNGSANLEITUNG
U-DPCAD
FOTOADAPTER MIT ZWEI AUSGÄNGEN

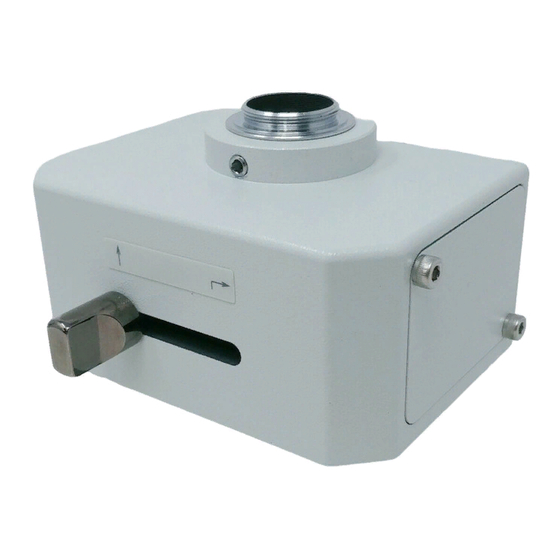

Diese Bedienungsanleitung bezieht sich auf den Fotoadapter mit zwei Ausgängen Modell U-DPCAD von Olympus.
Damit Sie sich mit diesem Gerät umfassend vertraut machen können, zur Gewährleistung der Sicherheit und um
eine optimale Leistung des Geräts zu erzielen, empfehlen wir, diese Bedienungsanleitung sorgfältig durchzulesen.
Bewahren Sie diese Bedienungsanleitung zum Nachschlagen an einem leicht zugänglichen Ort in der Nähe des
Arbeitsplatzes auf.
700242_3-0
Werbung
Verwandte Anleitungen für Olympus U-DPCAD
Inhaltszusammenfassung für Olympus U-DPCAD
- Seite 1 U-DPCAD FOTOADAPTER MIT ZWEI AUSGÄNGEN Diese Bedienungsanleitung bezieht sich auf den Fotoadapter mit zwei Ausgängen Modell U-DPCAD von Olympus. Damit Sie sich mit diesem Gerät umfassend vertraut machen können, zur Gewährleistung der Sicherheit und um eine optimale Leistung des Geräts zu erzielen, empfehlen wir, diese Bedienungsanleitung sorgfältig durchzulesen.
- Seite 3 U-DPCAD Die Installation dieses Adapters am binokularen Fototubus eines mit UIS-Optik ausgestatteten Mikroskops der Serie BX, BX2, BX3 oder IX2 (mit Ausnahme der Mikroskope der Serie IX) oder am seitlichen Ausgang eines Mikroskops der Serie IX2 ermög- licht die Montage von zwei Videokameras am selben Mikroskop. Der Adapter hat eine Vergrößerung von 1X.
- Seite 4 Vorbereitung 1. Eine Videokamera, die horizontal montiert wird, darf höchstens 1 kg wiegen. Das Gewicht einer vertikal montierten Videokamera darf ebenfalls 1 kg nicht übersteigen. 2. Das Bild am Auflicht-Ausgang ist technisch bedingt invertiert (umgekehrt). 3. Wenn der Adapter am seitlichen Ausgang eines IX2-Mikroskops angebracht wird, darf die am Auflicht-Ausgang mon- tierte Videokamra nicht größer sein als 70 mm x 70 mm.
- Seite 5 U-DPCAD Montage (Hinweis) Die Aufnahmebereiche geeigneter C-Mount- Videokameras sind rechts gezeigt. 2/3-Inch-CCD-Videokamera (Sehfeldzahl 11) Sehfeldzahl 22 Binokularer Fototubus 1/2-Inch-CCD-Videokamera (Sehfeldzahl 8) C-Mount- Videokamera Seitlicher Ausgang IX2 C-Mount- Seitlicher Ausgang eines Mikroskops Videokamera der Serie IX2 Fotoadapter Fotoadapter mit zwei Ausgängen mit zwei Ausgängen...
- Seite 6 Feststellschraube am binokularen Fototubus oder am seit- lichen Ausgang lösen. 2. Die Ringschwalbenaufnahme des U-DPCAD einsetzen, und die Fests- tellschraube vorübergehend leicht festziehen. Den U-DPCAD in die richtige Stellung drehen, dann die Feststellschraube gut anziehen. Montage der C-Mount-Adapter (Abb. 1) 1.
- Seite 7 U-DPCAD UIS-Modul }Wenn das eingebaute Voll-Auflichtmodul durch ein Modul ersetzt wird, das nur einen dichroitischen Spiegel enthält, kann der durch Wellenlängentrennung erhaltene Lichtstrom zum Durchlicht- und zum Auflichtausgang geleitet werden. Geeignete UIS-Module · UIS-Fluoreszenzmodule für die Serie BX/BX2 (montierbar nach Entfernen des Anregungsfilterrahmens und des Sperrfilters.) ·...
- Seite 8 5. Die Ringschwalbenaufnahme ³ wieder in die Ausgangsposition zurück- schieben. Den Strahlengangwahlschalter ² entfernen. 6. Die Abdeckung zum Wechseln des Moduls @ und den Strahlengang- wahlschalter ² wieder an der ursprünglichen Stelle befestigen. }Für die Montage des UIS-Moduls an der anderen Seite des U-DPCAD entsprechend vorgehen. Abb. 3...
- Seite 9 U-DPCAD Bedienung Einstellen des Mikroskops 1. Die Mikroskopbeleuchtung einschalten und die einzelnen Komponenten des Mikroskops für das Mikroskopieren vorbereiten. 2. Den Strahlengangwahlschalter des binokularen Fototubus herausziehen, um den Strahlengang für Mikrofotografie ein- zustellen. Wenn der seitliche Ausgang eines Mikroskops der Serie IX2 verwendet wird, den Strahlengang auf den seitlichen Ausgang einstellen.
- Seite 10 NOTIZEN...
- Seite 12 Please contact our "Service Center" through the following website for any inquiries or issues related to this product. EVIDENT CORPORATION 6666 Inatomi, Tatsuno-machi, Kamiina-gun, Nagano 399-0495, Japan (Life science solutions) (Life science solutions) Service Center Our Website https://www.olympus-lifescience.com/support/ https://www.olympus-lifescience.com service/ (Industrial solutions) (Industrial solutions) Service Center Our Website https://www.olympus-ims.com/service-and- https://www.olympus-ims.com...
