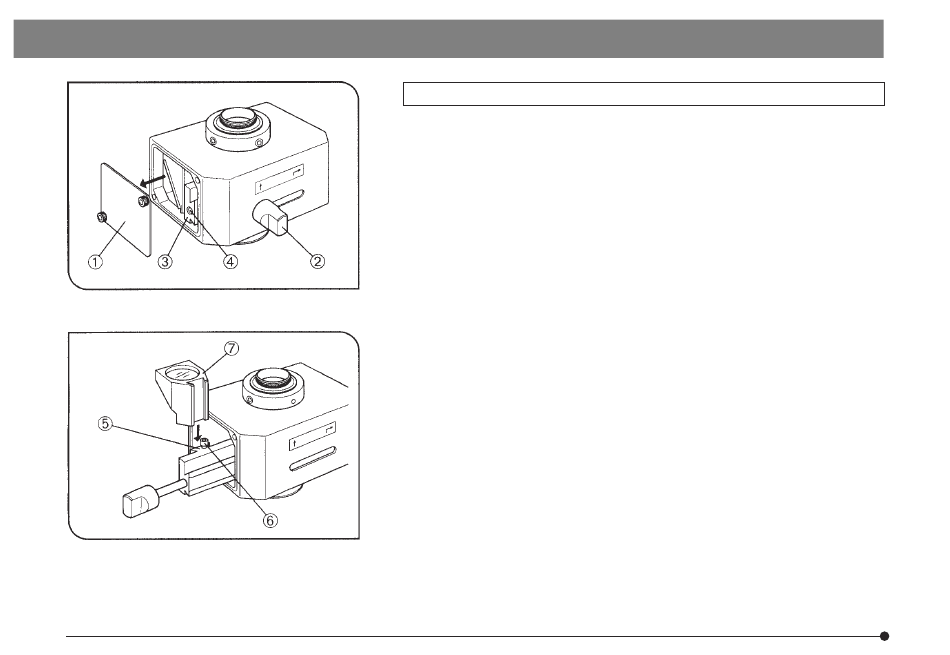

Abb. 2
Abb. 3
6
Montage des UIS-Moduls
1. Mit dem Sechskant-Schraubendreher, der mit dem Mikroskopstativ geliefert
wurde, die Feststellschraube der Abdeckung zum Wechseln des Moduls
@ an der Seite, an der das Modul angebracht werden soll, lösen.
2. Den Strahlengang-Wahlschalter ² verschieben, um die Ringschwalben-
aufnahme ³ freizulegen.
3. Den Strahlengang-Wahlschalter ² durch Drehen gegen den Uhrzeigersinn
entfernen, in das Schraubengewinde | an der Ringschwalbenaufnahme
einschrauben, und die Ringschwalbenaufnahme herausziehen, um die Auf-
nahme für das Modul ƒ freizulegen.
4. Die Feststellschraube des Moduls ... mit dem Sechskant-Schraubendreher
etwas lösen. Die Ringschwalbenaufnahme am Modul † bis zum Anschlag
in die Aufnahme ƒ einschieben, und die Feststellschraube ... gut anziehen.
5. Die Ringschwalbenaufnahme ³ wieder in die Ausgangsposition zurück-
schieben. Den Strahlengangwahlschalter ² entfernen.
6. Die Abdeckung zum Wechseln des Moduls @ und den Strahlengang-
wahlschalter ² wieder an der ursprünglichen Stelle befestigen.
}Für die Montage des UIS-Moduls an der anderen Seite des U-DPCAD
entsprechend vorgehen.
(Abb. 2 und 3)
