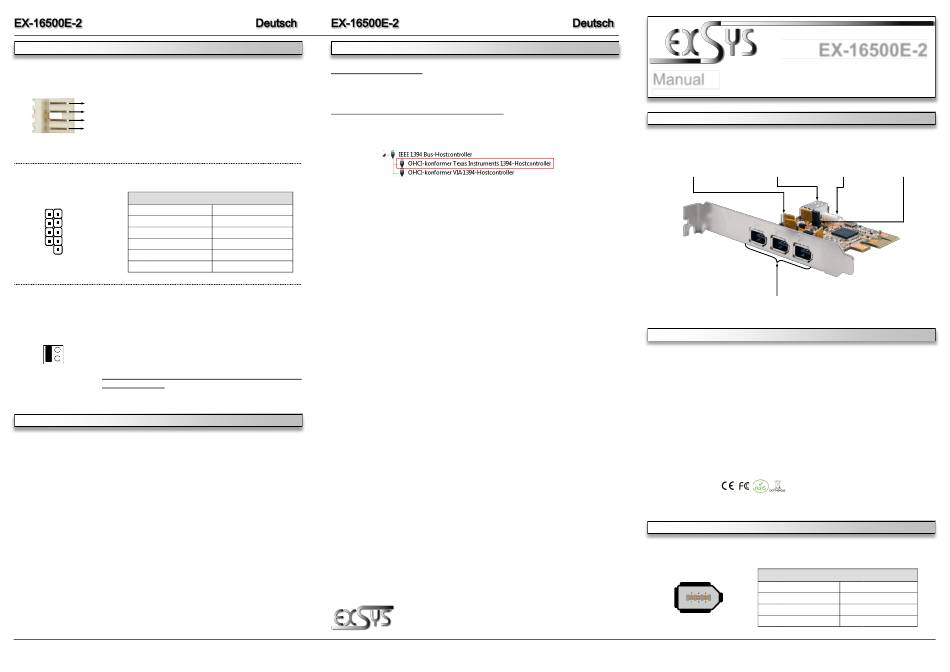

ANSCHLÜSSE & JUMPER EINSTELLUNG
4-Pin Floppy Anschluss:
Es ist nicht zwingend notwendig die EX-16500E-2 mit dem
PC Netzteil zu verbinden, jedoch wird dies für einen stabilen
Betrieb empfohlen! Wenn Jumper JP1 auf AUX gesetzt ist,
1 +5V
muss der Anschluss mit dem PC-Netzteil verbunden sein,
2 GND
sonst wird die Karte nicht mit Strom versorgt!
3 GND
4 +12V
Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein oder
ausstecken!
10-Pin Pfostenstecker:
10-Pin FireWire 1394a Pfostenstecker
Pin
Signal
TPA+
TPA-
GND
GND
1
NTPAD+
TPB+
TPB-
2
NTPAD-
+12V
+12V
3
GND
KEY
GND
4
GND
5
NTPBD+
JP1:
PCIE = Strom vom PCI-Express BUS (Werkseinstellung)
AUX = Strom vom PC-Netzteil des Rechners
PCIE AUX
(Zur Entlastung des Mainboards und zur stabilen Stromversor-
gung bei Verwendung von Endgeräten mit hohem Stromver-
brauch)
4-Pin Floppy Anschluss muss dann mit dem PC-Netzteil
verbunden werden!
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-16500E-2 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-16500E-2
vorsichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-
16500E-2 korrekt eingesteckt ist und das kein Kurzschluss entsteht.
4.
Installieren Sie nun die externe Stromversorgung über den 4-Pin Floppy Anschluss.
5.
Danach befestigen Sie die EX-16500E-2 mit einer Schraube am Gehäuse.
6.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
2
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-16500E-2 auto-
matisch und installiert diese.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394-Hostcontroller"
folgenden neuen Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die Karte richtig installiert.
Pin
Signal
6
NTPBD-
7
+12V
8
+12V
9
NC
10
GND
Deutschland:
Schweiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.ch
www.exsys.de
3
EX-16500E-2
Manual
Vers. 1.0 / 31.01.23
LAYOUT
4-Pin Floppy
1x 6-Pin 1394a Port
1x internal 10-Pin
Connector for
(Shared with external
Connector for Front Bay
Hubs
Port J13)
3x 6-Pin 1394a Port
DESCRIPTION & TECNICAL INFORMATION
The EX-16500E-2 is a FireWire 1394a PCI-Express card. It is equipped with three 6-Pin exter-
nally and one 6-Pin 1394a port internally. The EX-16500E-2 supports all PCI-Express slots from
x1 to x16. The serial PCI-Express bus optimally supports the performance of the fast Texas
Instruments chipset. The EX-16500E-2 thus guarantees secure data transmission and excellent
performance of up to 400 Mbit/s! The card does not require additional power from the PC power
supply, but it is recommended to connect the 4-Pin Floppy Connector to the PC power supply.
Compatibility:
PCI-Express x1 to x16
Operating System:
Windows ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx /
MAC / Linux
Connectors:
3x 6-Pin 1394a (externally), 1x 6-Pin 1394a (internally),
1x 10-Pin Connector, 1x 4-Pin Floppy Connector
Extent of Delivery:
EX-16500E-2, Low Profile Bracket, Manual
Certificates:
CONNECTOR & JUMPER SETTINGS
6-Pin FireWire 1394a Port:
6-Pin FireWire 1394a Port
Pin
Signal
1
Power
2
Ground
3
TPB-
4
PC Power
Select power source
Supply
PCI-E or AUX
Pin
Signal
4
TPB+
5
TPA-
6
TPA+
