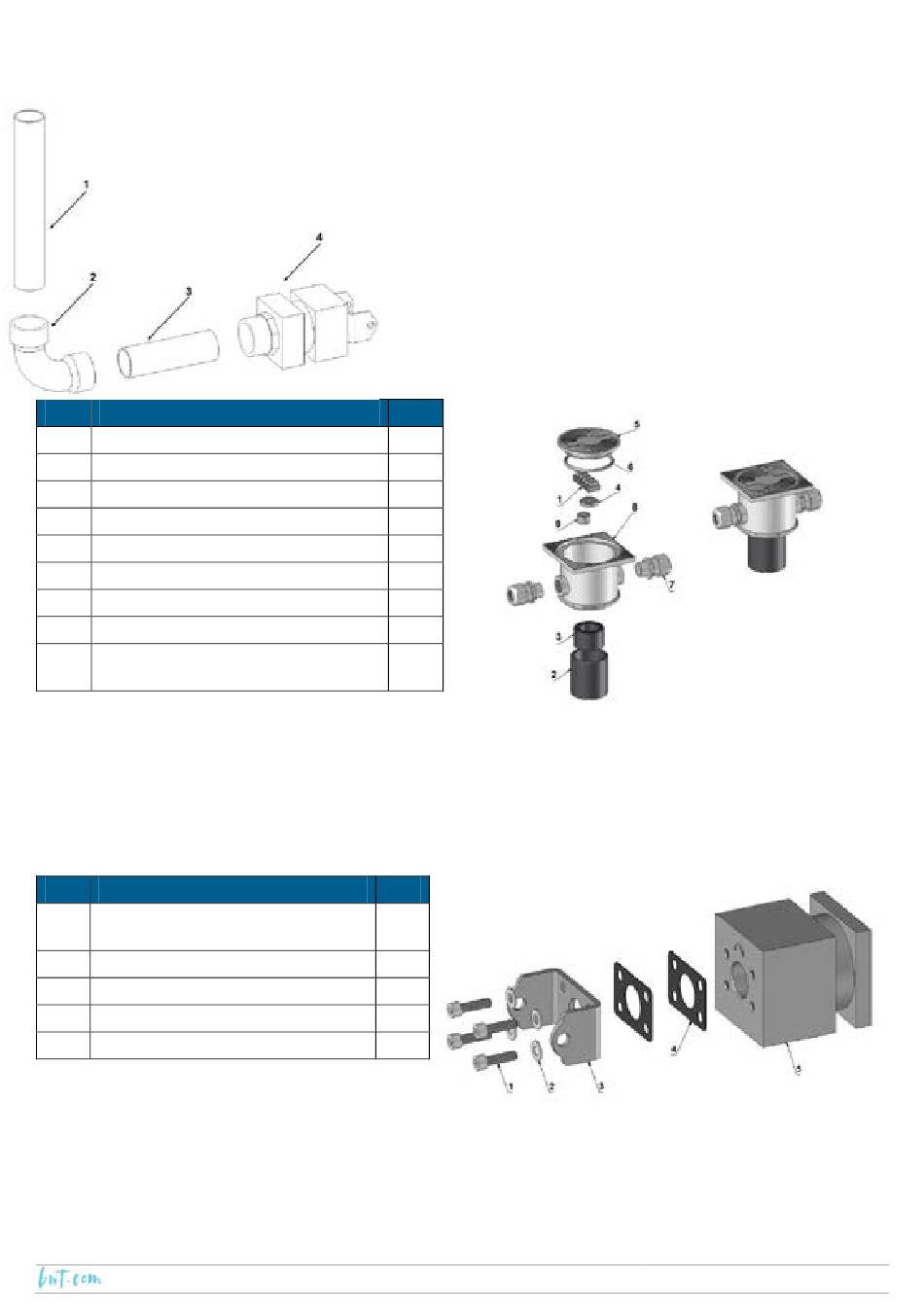

Die Dichtungen, die Abdeckung, die Schrauben und die Unterlegscheiben positionieren.
Ref
Beschreibung
1
Klemmleiste 10 mm²
2
Klebemuffe F/F mit 50mm
3
Einfaches Reduzierstück 50x32mm
4
PARA-Dichtung Ø30,5x9
5
Deckel der Kabelanschlussdose
6
O-Ring, Durchm. 72,4 x 5,3
7
Kabeldurchführung
8
Gehäuse der Kabelanschlussdose
9
Dichtung für Kabeldurchführung
(Kommunikations-Kabel)
Das vertikale Rohr am Ausgang der Wanddurchführung muss in die 50-mm-Muffe (2) geklebt werden.
Einen Draht in den Klemmkasten, dann in den Kanal einführen. Diese wird dazu dienen, bei der Installation
der Aluminiumachse das Kabel des Motors herauszuziehen.
Verschließen des Achslagers
Ref
Beschreibung
1
Schraube CHC M8x30 Edelstahl
A4
2
Unterlegscheibe M8 Edelstahl A4
3
Abdeckung für den Motor AX-IN
4
Durchführungs-Dichtung AX-IN
5
Verschluss-Gehäuse AX-IN
SCHUTZ & SICHERHEIT
Am Ausgang der Wanddurchführung (4) muss ein starrer Kanal
geschaffen werden, der das Durchführen des Motorkabels
ermöglicht. Es ist zu empfehlen, einen Bogen mit einem großen
Radius von 50 mm zu benutzen.
Die Länge des Rohrs (3) hängt von der Dicke der Wand ab.
Nebenstehend: Vorschlag für einen Kanal (Werkstücke 1, 2 und
3 nicht enthalten).
Kabelanschlussdose
MG
1
1
1
1
1
1
2
1
1
MG
4
4
1
2
1
9
2020/11 - Indice de révision : B - Code : 34622
