2.
Gegengewichte
In den Fällen A und B: Präsenz von Gegengewichten
Die Gegengewichte auf dem Träger auf der Seite der trennenden Wand einbringen, wobei Sie die Bänder
hinter dem Träger per Klick anbringen.
Die
Abdeckung
über
Gegengewichte 10 cm vom Boden einstellen.
Die Einstellung überprüfen, indem Sie die Abdeckung einrollen: Das
Gegengewicht darf die Abdeckung nicht berühren.
3.

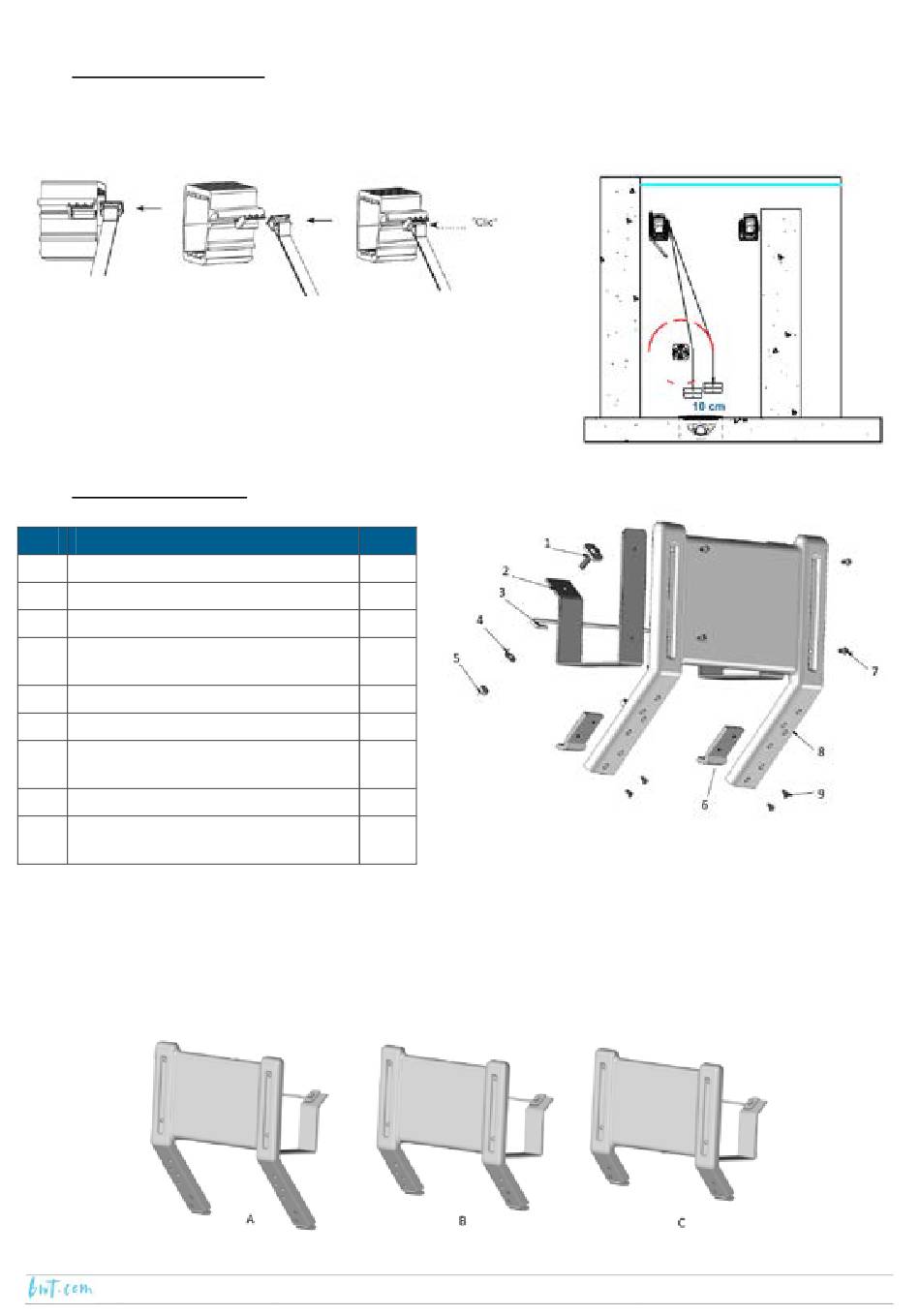

Inéo-Deflektor
Ref
Beschreibung
1
Nutenstein ¼ Umdrehung
2
Edelstahlgestell in U-Form
3
Bandbefestigung
4
Unterlegscheibe M 6 aus Edelstahl
A4
5
Mutter H 6 aus Edelstahl A4
6
Führung ABS für Deflektor
7
Schraube BHC M 4 x 8 aus
Edelstahl A4
8
Deflektor ABS
9
Schraube FZ ST 3.5 x 9.5 aus
Edelstahl A4
Abdeckung-, bevor der Inéo-Deflektor zusammengesetzt wird.
Für ein Becken mit einer Länge von weniger als 10 m ist es nicht erforderlich, den Deflektor zu schneiden.
Für ein Becken zwischen 10 m und 14 m schneidet man den 1. Teil des Inéo-Deflektors ab (B).
Für ein Becken von über 14 m schneidet man den 1. Teil des Inéo-Deflektors größer ab ( C ).
Die Länge des Deflektors miss kontrolliert werden, wenn die Abdeckung aufgerollt ist. Er darf die Führungen
nicht berühren.
SCHUTZ & SICHERHEIT
der
Wasserfläche
abrollen
MG
2
2
1
2
2
2
4
1
4
und
die
Der Deflektor aus ABS muss vor dem Zusammensetzen
zurechtgeschnitten werden -entsprechend der Länge der
36
