3.2.
Trapezförmige Trennwand

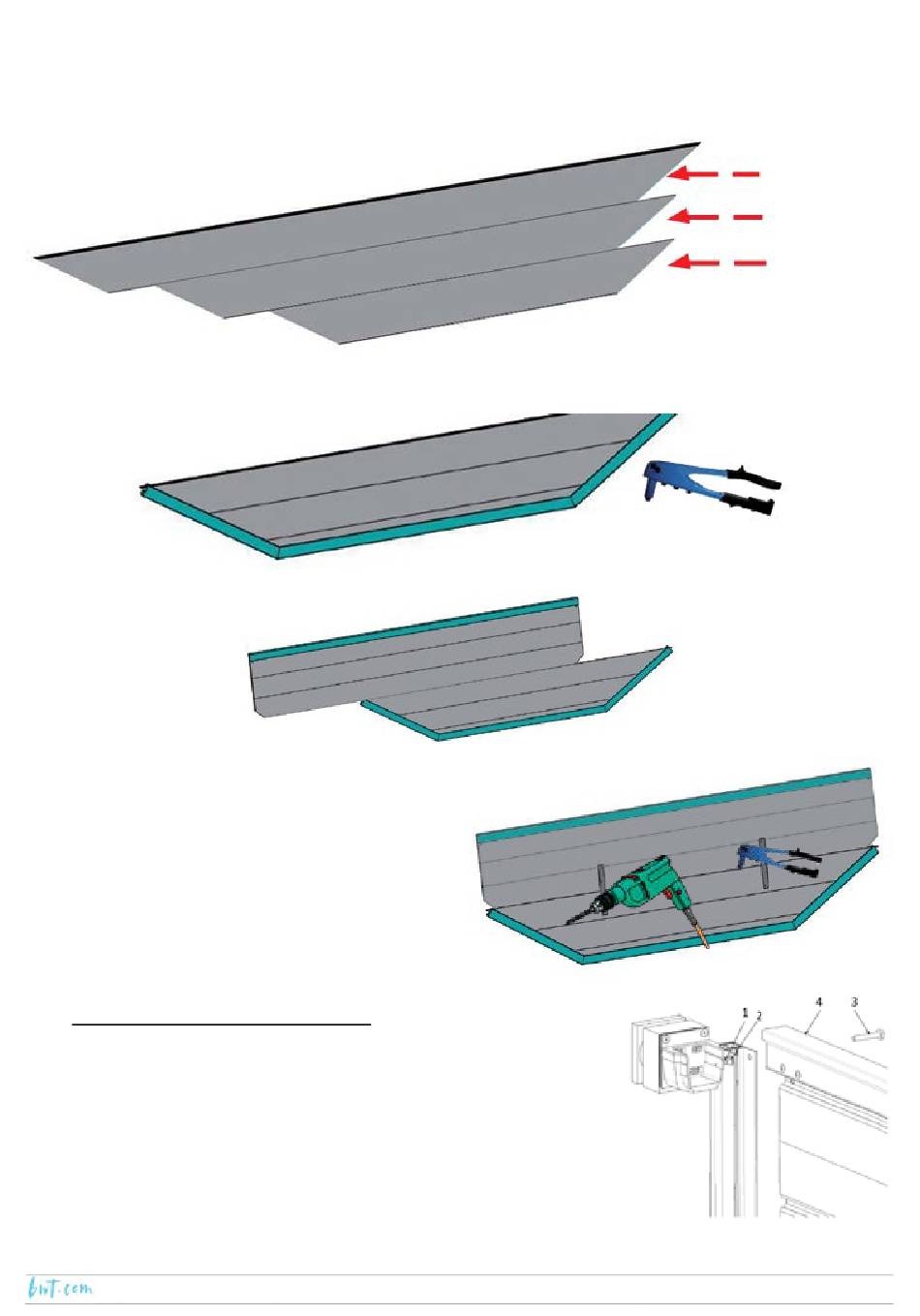

Falls Ihre Trennwand über einen unteren, trapezförmigen Abschnitt verfügt, so montieren Sie sie wie folgt:
Schieben Sie die einzelnen Paneele ineinander.
Befestigen Sie das Abschlussprofil mit Hilfe von Aluminium-Nieten an der Trennwand
Schieben Sie den trapezförmigen Abschnitt in den geraden Abschnitt der Trennwand
Positionieren Sie die flachen Profile, so dass sie den
geraden und den trapezförmigen Abschnitt an Stellen
überspannen, die die Trennwand in drei etwa gleich
große Teile unterteilen.
Justieren Sie die Höhe der flachen Profile so, dass die
Löcher nicht auf einer Einkerbung zu liegen kommen
oder zwischen den Paneelen zusammenkommen.
Bohren Sie in die Paneele Löcher durch die flachen
Profilen und schrauben Sie diese zusammen.
4.
Montage der Trennwand
Schieben Sie die gesamte Wand (4) in die vertikalen Profile.
Die Wand in den seitlichen Trägern befestigen – mit Schrauben M10 x 60
Nylon (3), Unterlegscheiben M10 aus Nylon (2) und den Muttern M10
Nylon (1).
