Die Anleitungen zur Durchführung der elektrischen Verkabelungen sind für einen Fachmann bestimmt.
Das Steuergerät wurde im Werk vorverkabelt und darf unter keinen Umständen modifiziert werden; ansonsten könnte
es zu Schäden oder Verletzungen kommen.
Es ist unerlässlich, dass Kabel mit einem für den Stromfluss ausreichenden Querschnitt verwendet werden.
Vergewissern Sie sich, dass die Anschlüsse korrekt angezogen sind.
Ein Kabel des falschen Querschnitts oder ein loser Anschluss könnten sich erhitzen und ein Feuer verursachen.
Gemäß der Sicherheitsnorm C 15-100 ist ein 30 mA Fehlerstrom-Schutzschalter an der Zufuhrleitung zu installieren
2.
Schlüsselschalter
Der Schlüsselschalter muss an einer Stelle installiert werden, von der aus der gesamte Pool einzusehen ist.
Nur so ist gewährleistet, dass die Person, die den Schlüsselschalter bedient, den Pool auch während des
gesamten Öffnungs- und Schließvorgangs der Abdeckung im Auge hat und sicher gehen kann, dass sich
keine Badenden mehr im Wasser befinden (zwingend erforderlich gemäß Sicherheitsnorm NF P 90-308).
Verlegen Sie zwischen Schlüsselschalter und Steuergerät eine Rohrleitung für die Kabel.
3.
Elektrische Verkabelung
Vergewissern Sie sich, dass die Klemmleisten des Steuergeräts mit den entsprechenden Klemmen in der
Kabelanschlussdose verbunden sind.
Vergewissern Sie sich, dass die Anschlussklemmen an den abisolierten Stellen der Kabel richtig angezogen
sind.

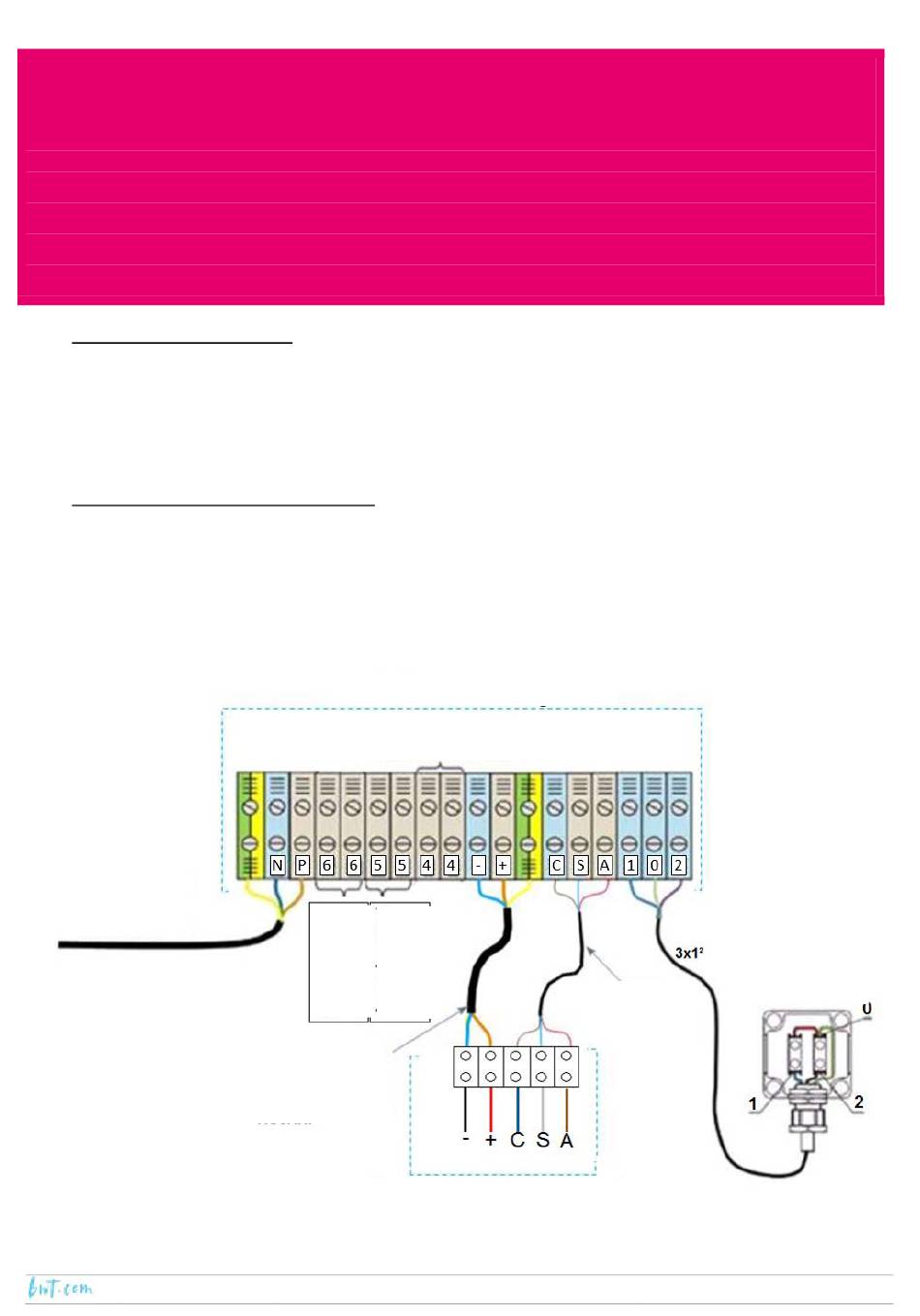

Folgende elektrische Anschlüsse sind vorzunehmen:
220 – 240 V
1ph/ 50 Hz
2
Kabel 3 x 2.5
SCHUTZ & SICHERHEIT
VORSICHT
Klemmleisten Steuergerät
Für externe Steuerung "Abdeckung offen"
Externe
Externe
Steuerun
Steuerun
g
g
"Abdeck
"Abdecku
ung
in
ng
Bewegun
Geschlos
g"
sen"
2
3g2.5
bis 20 m
2
3g4
bis 30 m
2
3g6
bis 40 m
HO7RNF oder
HO6RNF
Anschlussklemmen Kabelanschlussdose
16
2
3x1
abgeschirmt
2020/11 - Indice de révision : B - Code : 34622
.
Schlüssel-
schalter
