Ist die Drehrichtung der Achse falsch, so kehren Sie sie gemäß der Beschreibung im nachfolgenden Abschnitt
über die elektronische Karte um.
4.
Einprogrammieren der Endpositionen der Abdeckung
Die Endpositionen der Abdeckung werden von einer elektronischen Karte geregelt. Zum Einprogrammieren
der Endpositionen der Abdeckung dient ein Steuergerät.
4.1.

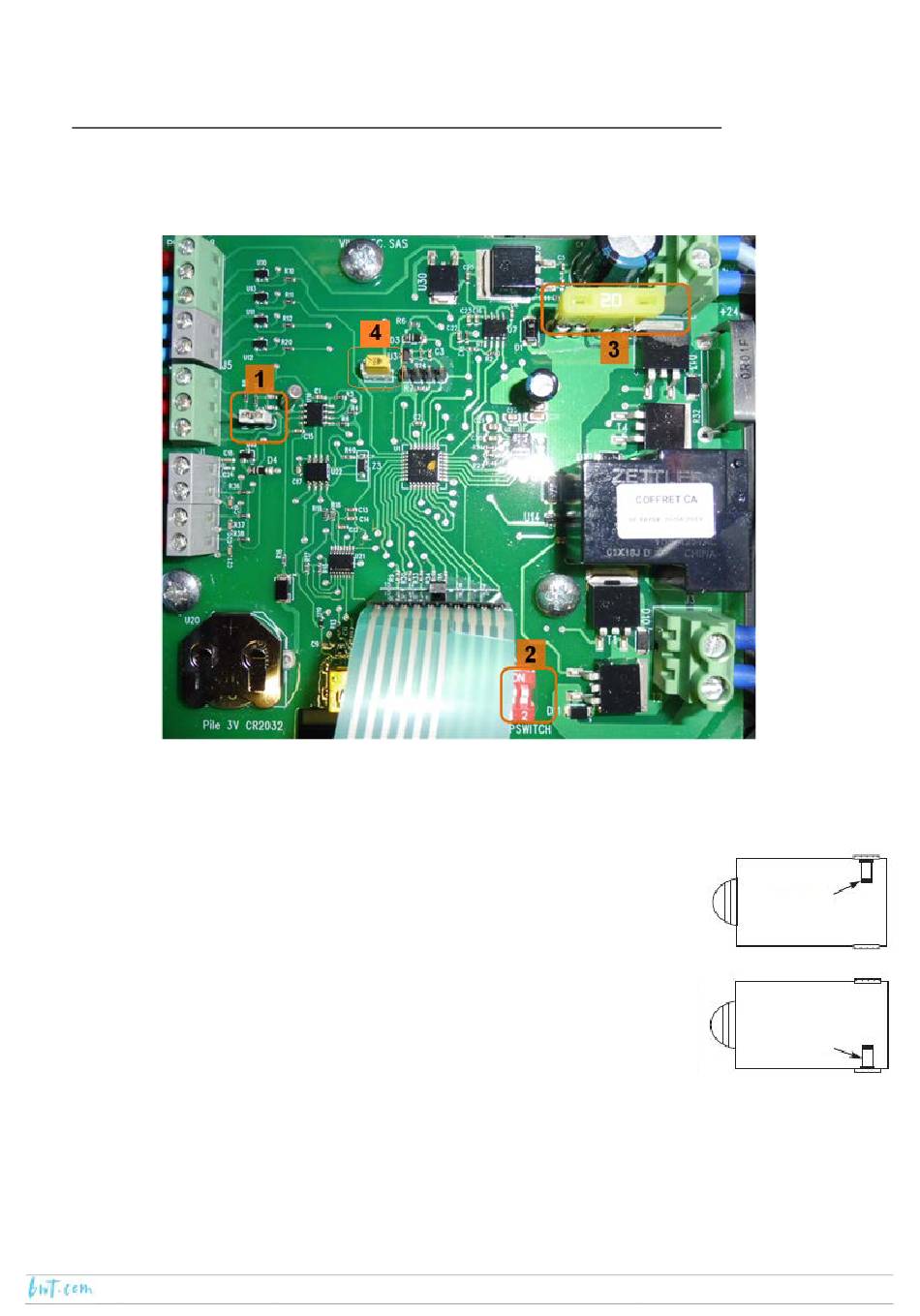

Die elektronische Karte
Nummer 1: Brücke
Es gibt zwei mögliche Positionen für die Brücke; die Position wird je nach Motor-Antriebssystem ausgewählt.
Bei einem AX-IN Motor verbindet die Brücke den Stift
Nummer 2: Kippschalter
Der Kippschalter 1 wird verwendet, um die Drehrichtung des Motors zu ändern;
dies hängt davon ab, auf welcher Seite des Pools sich der Motor befindet
(vergleiche nebenstehende Schaubilder):
Motor auf der rechten Seite: Kippschalter 1 ist auf OFF/ Aus zu stellen
‐
‐
Motor auf der linken Seite: Kippschalter 1 ist auf ON/ Ein zu stellen
Kippschalter 2 wird für die Anti-Riss Funktion verwendet ("ON" ist deaktiviert).
Nummer 3: Sicherung
Die elektronische Karte darf nie mit einer Sicherung über 20 A versehen werden. Es empfiehlt sich, eine für
den Motor der automatischen Abdeckung geeignete Sicherung zu verwenden.
Bei einem AX-IN-120 Motor:
Bei einem AX-IN-300 Motor:
Nummer 4: Reset
Dies wird verwendet, um die elektronische Karte zur Werkseinstellung zurückzusetzen.
SCHUTZ & SICHERHEIT
Stecken Sie die 7,5 A Sicherung (enthalten) in die
Stecken Sie die 10 A Sicherung (enthalten) in die Karte.
auf der rechten Seite mit dem mittleren Stift.
18
Motor auf der
rechten Seite
Motor auf der
linken Seite
Karte.
2020/11 - Indice de révision : B - Code : 34622
