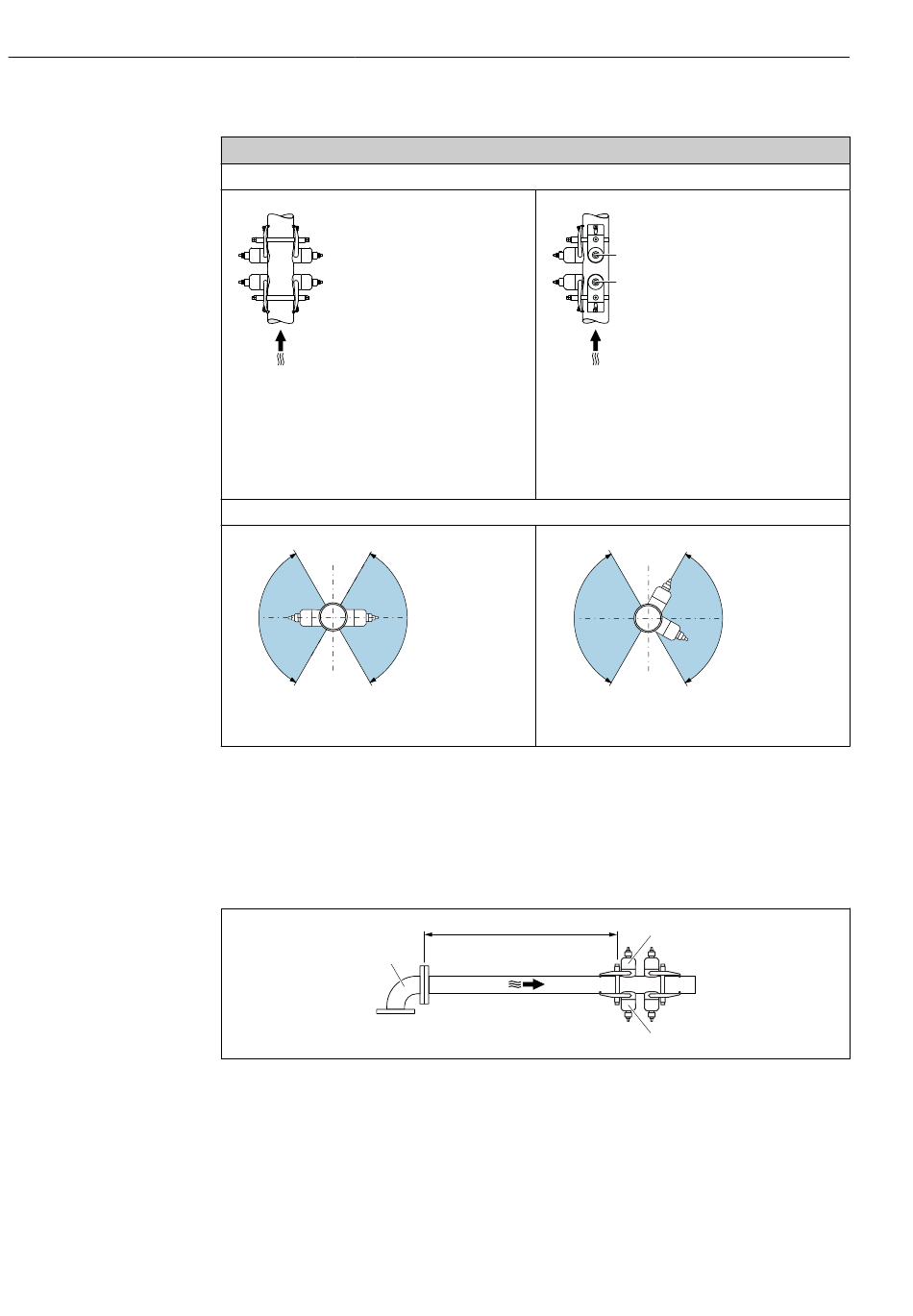

Sensorpositionierung

2 3
1 4
 3 1 Traverse
1 Kanal 1 stromaufwärts (upstream)
2 Kanal 2 stromabwärts (downstream)
3 Kanal 1 stromabwärts (downstream)
4 Kanal 2 stromaufwärts (upstream)
120°
 5 1 Traverse
3.4.2 Entfernung Sensor zu Störstelle (Einlaufstrecke)
Der Abstand des Sensors zur Störstelle der Strömung (z.B. Einfachkrümmer) ist definiert
als die Distanz zwischen der zum Sensor nächstgelegenen Flanschauslassfläche der Stör-
stelle und dem zur Störung nächstgelegene Montagepunkt (Schraube der Sensorhalte-
rung).
1
 7 Einlaufstrecke
1 Störstelle
2 Einlaufstrecke
3 Sensor Kanal 1 stromaufwärts (upstream)
4 Sensor Kanal 2 stromaufwärts (upstream)
Zweipfad-Messung (2 Sensorsets)
Vertikale Montage
2
1
A0044369
 4
1 Kanal 1 stromaufwärts (upstream)
2 Kanal 1 stromabwärts (downstream)
3 Kanal 2 stromabwärts (downstream)
4 Kanal 2 stromaufwärts (upstream)
Horizontale Montage
120°
120°
A0044304
 6
2
Proline Prosonic Flow W 400 HART
3
4
2 Traversen
120°
2 Traversen
3
4
