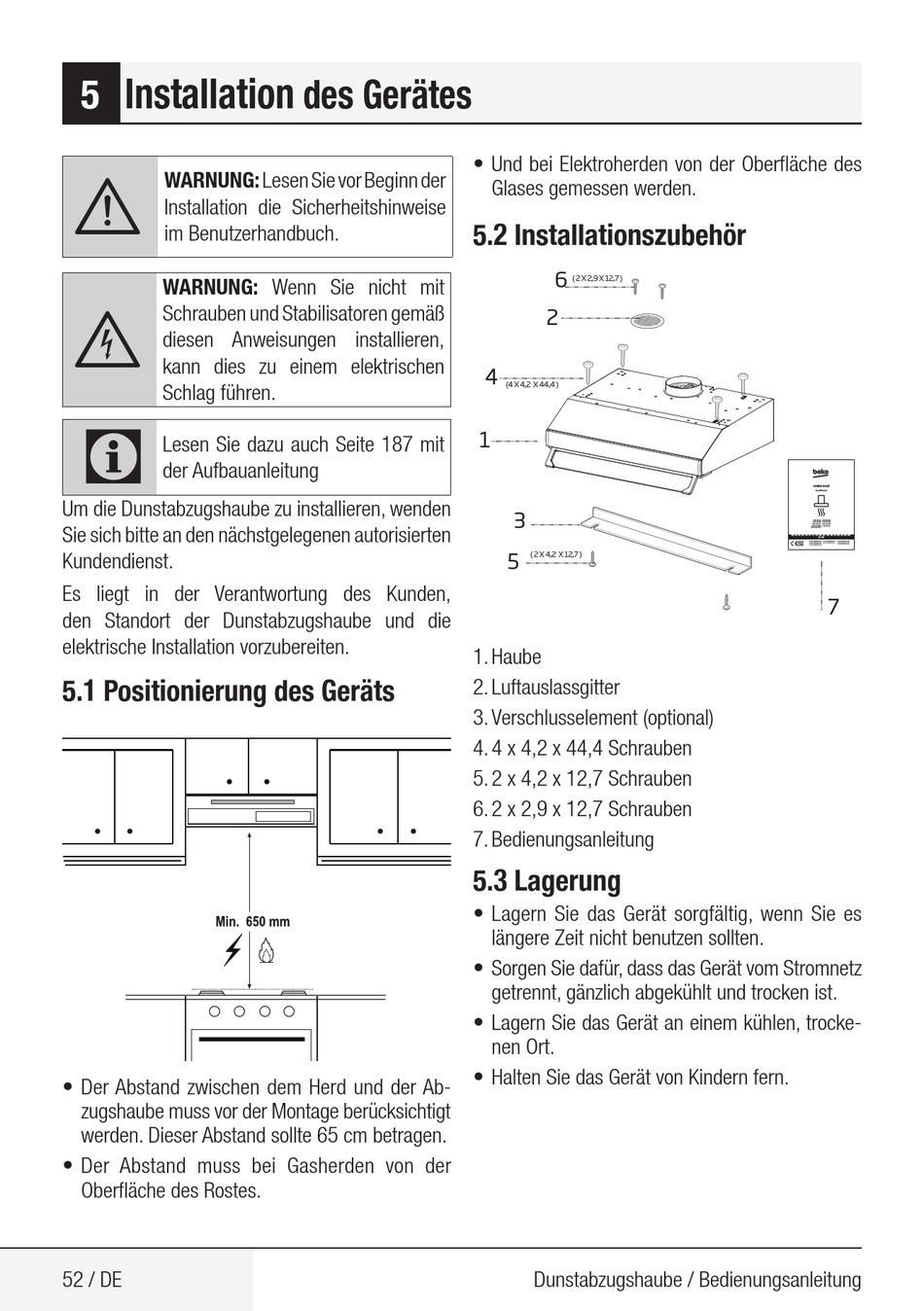

Installation
5
A
WARNUNG: Lesen Sie vor Beginn der
Installation die Sicherheitshinweise
im Benutzerhandbuch.
WARNUNG: Wenn Sie nicht mit
B
Schrauben und Stabilisatoren gemäß
diesen Anweisungen installieren,
kann dies zu einem elektrischen
Schlag führen.
C
Lesen Sie dazu auch Seite 187 mit
der Aufbauanleitung
Um die Dunstabzugshaube zu installieren, wenden
Sie sich bitte an den nächstgelegenen autorisierten
Kundendienst.
Es liegt in der Verantwortung des Kunden,
den Standort der Dunstabzugshaube und die
elektrische Installation vorzubereiten.
5.1 Positionierung des Geräts
• Der Abstand zwischen dem Herd und der Ab-
zugshaube muss vor der Montage berücksichtigt
werden. Dieser Abstand sollte 65 cm betragen.
• Der Abstand muss bei Gasherden von der
Oberfläche des Rostes.
52 / DE
des Gerätes
• Und bei Elektroherden von der Oberfläche des
5.2 Installationszubehör
1. Haube
2. Luftauslassgitter
3. Verschlusselement (optional)
4. 4 x 4,2 x 44,4 Schrauben
5. 2 x 4,2 x 12,7 Schrauben
6. 2 x 2,9 x 12,7 Schrauben
7. Bedienungsanleitung
5.3 Lagerung
• Lagern Sie das Gerät sorgfältig, wenn Sie es
• Sorgen Sie dafür, dass das Gerät vom Stromnetz
• Lagern Sie das Gerät an einem kühlen, trocke-
• Halten Sie das Gerät von Kindern fern.
Glases gemessen werden.
6
( 2 X 2,9 X 12,7 )
2
4
(4 X 4,2 X 44,4 )
1
3
5
( 2 X 4,2 X 12,7 )
längere Zeit nicht benutzen sollten.
getrennt, gänzlich abgekühlt und trocken ist.
nen Ort.
