Komponenten
2.4.1 Zu identifizierende Hauptkomponenten
1.
Batteriekabel "black" 35mm²
2.
Batteriekabel "red" 35mm²
3.
Lufteinlas
4.
Erdungslasche M10
5.
AC Kabel 3G 10mm² (1phase)
AC Kabel 4G 6mm² (2phase)
AC Kabel 5G 4mm² (3phase)
6.
Kommunikations-Kabel
7.
Versorgungskabel
Kraftstoffpumpe
8.
Sicherungen
9.
Lokales Bedienfeld
10.
Trennschalter
11.
Notstopp-Schalter *optional
12.
Kraftstoff-Ausgang 8mm
13.
Siphon Zulaufschlauch 3/4"
14.
Kraftstoff-Zulauf 8mm
15.
Wassereinlassschlauch 3/4"
16.
16. Ablauf
17.
Siphon-Ablaufschlauch 3/4"
18.
Auspuff
Marine: Ø50mm
Schlauchanschluss
1 2
3 4
5
6
Coating
Bottom structure Profile structure ;
Powder Coating AE80104123621 BLACK
Panels; Powder coating RAL9010 White
Mass: 410 kG (dry weight)
UNLESS OTHERWISE SPECIFIED:
CHAMFER SHARP EDGES
GENERAL TOLERANCE
NEN ISO 2768-m
FORM AND PLACE TOLERANCES
NEN-ISO 1101
WELDING SYMBOL NEN EN 22553
ROUGHNESS ACC. to NEN3634
NAME
DRAWN
J.K.
CHK'D
ERROR!:CheckedBy
PRINTED
SQ- Pro 15
8
9
10
7
19
20
21
22
23
24
TOLERANCE PRINCIPE
FINISH:
ISO 8015
-
PROJECTION : THIRD ANGLE
UNITS : mm
Material:
ERROR!:Material
SIGNATURE
DATE
STATUS:
Design Review
13-12-2018
ERROR!:CheckedDate

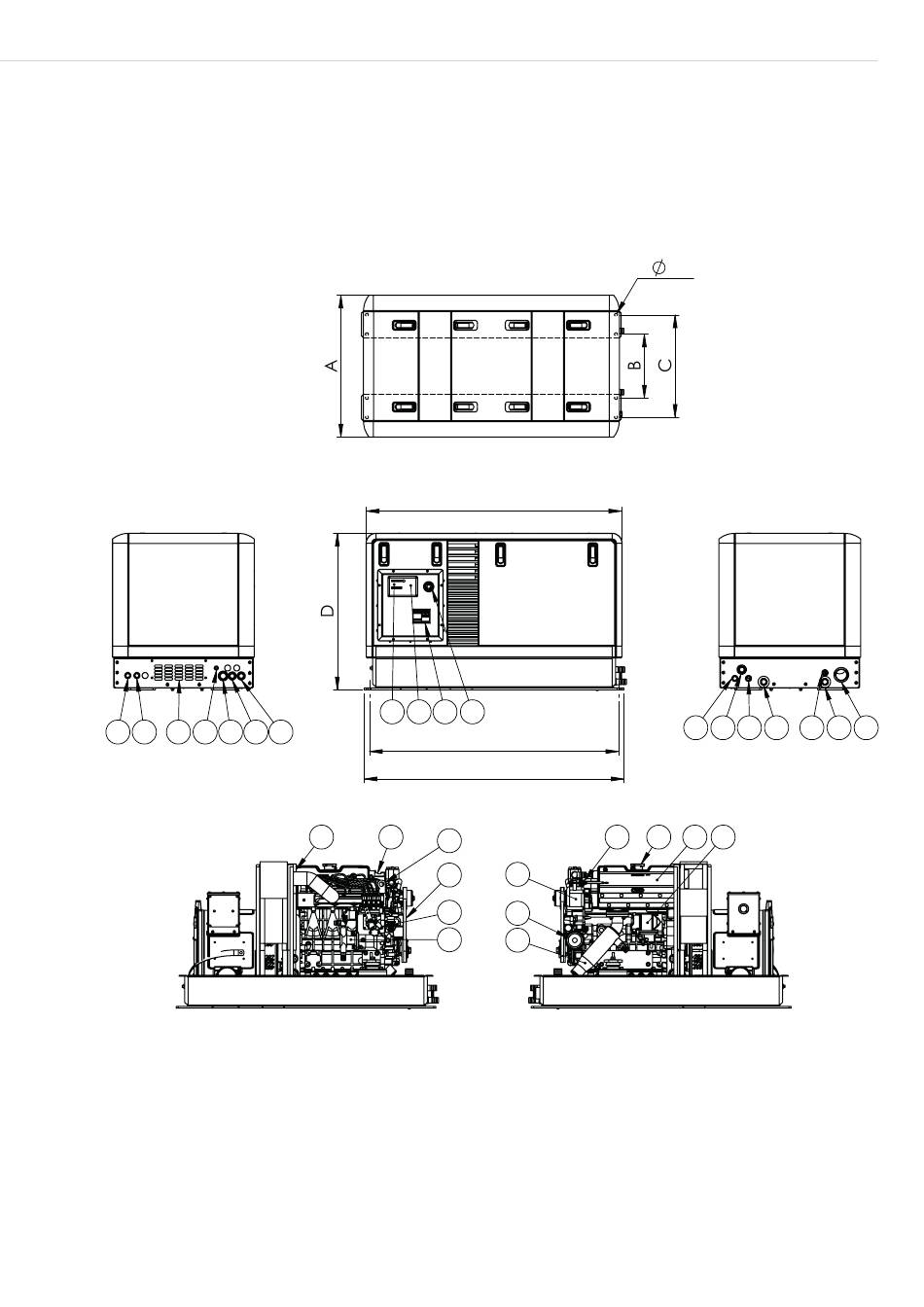

DRAWING:
7032A195577
9-7-2020
Weight: 0.00 gram
M-SQ PRO 15/18 kVA
E
11
F
G
28
27
26
25
41207005: M-SQ-Pro 15-12 1ph Kub V1505 DDC
DO NOT SCALE DRAWING
SHEET FORMAT:
A4
TITLE:
W-M-SQ-Pro 15-12 1ph Kub
V1505 DDC
ARTICLE NO.
ERROR!:SAP Item Number
SCALE:1:10
Marine Diesel Generator
19. Luftfilter
20. Öleinlass
21. Hebeöse
22. Keilriemen
23. Gashebel
24. Wasserpumpe
13
25. Auspuff
26. Ölfilter
27. Dynamo
28. Temperaturfühler
29. Kühlmitteleinlass
30. Krümmer
31. Anlasser
A. 625 mm
B.
281 mm
C. 451 mm
D. 690 mm
E.
1129 mm
F.
1098 mm
G. 1145 mm
12 13 14 15 16 17 18
29
30
31
SHEET 1 OF 3
9
REVISION
A
